申请日2018.03.21
公开(公告)日2018.11.13
IPC分类号C02F1/04
摘要
本实用新型涉及废水处理技术领域，尤其为一种废水回收精馏装置，包括底座，底座的顶部开设有蒸馏槽，底座的上方设置有精馏塔，精馏塔的顶部开设有排气口，排气口的顶部连接有排气管，排气管远离排气口的一端连接有冷凝器，冷凝器远离排气管的一侧连接有冷凝管，冷凝管的底部连接有集液槽，集液槽的下方设置有进料管，精馏塔远离集液槽的一侧竖直设置有回流主管，回流主管靠近精馏塔的一侧表面连接有若干回流支管，本实用新型结构简单，使用方便，精馏塔能够对废水进行充分彻底的蒸馏，从而使原料分离出来，达到充分利用、节约能源的效果，回流主管和回流支管能够使未分离完全的原料继续回流分离，大大提高了废水的精馏效果。
权利要求书

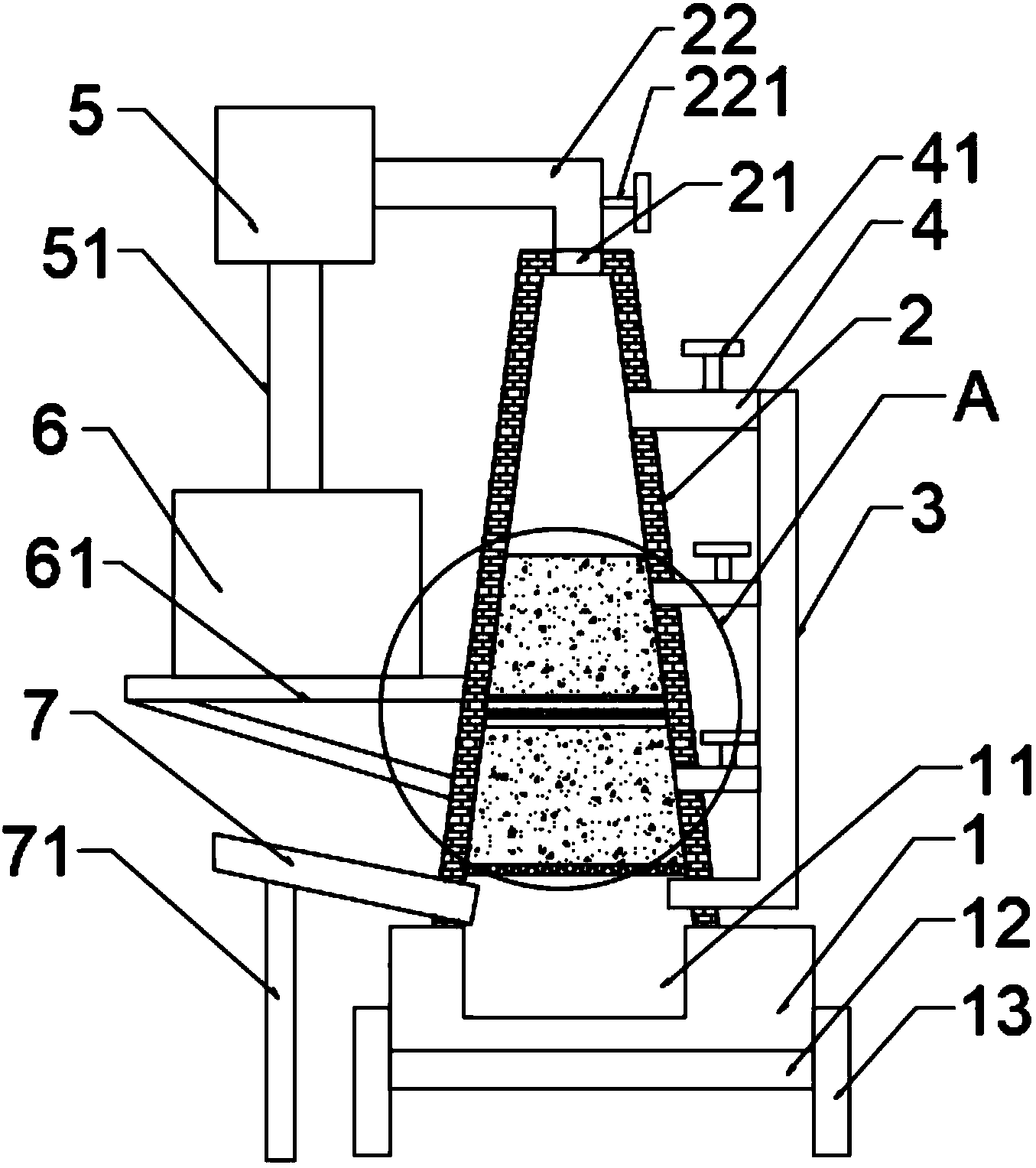

1.一种废水回收精馏装置，包括底座(1)，其特征在于：所述底座(1)的顶部开设有蒸馏槽(11)，所述底座(1)的上方设置有精馏塔(2)，所述精馏塔的顶部开设有排气口(21)，所述排气口(21)的顶部连接有排气管(22)，所述排气管(22)远离排气口(21)的一端连接有冷凝器(5)，所述冷凝器(5)远离排气管(22)的一侧连接有冷凝管(51)，所述冷凝管(51)呈竖直设置，所述冷凝管(51)的底部连接有集液槽(6)，所述集液槽(6)的下方设置有进料管(7)，所述进料管(7)的一端贯穿精馏塔(2)的侧壁且所述进料管(7)的出料端位于蒸馏槽(11)的上方，所述进料管(7)的底部竖直设置有支撑杆(71);
所述精馏塔(2)的内部横向设置有液体分布器(23)，所述液体分布器(23)的上方设置有第一丝网填料层(24)，所述第一丝网填料层(24)的底部设置有第一透气板(25)，所述液体分布器(23)的下方设置有第二丝网填料层(26)，所述第二丝网填料层(26)的底部设置有第二透气板(27);
所述精馏塔(2)远离集液槽(6)的一侧竖直设置有回流主管(3)，所述回流主管(3)靠近精馏塔(2)的一侧表面连接有若干回流支管(4)，所述回流支管(4)呈自上而下均匀等间距排列，所述回流支管(4)远离回流主管(3)的一段贯穿精馏塔(2)的侧壁，所述回流支管(4)的表面设置有第二控制阀(41)。
2.根据权利要求1所述的废水回收精馏装置，其特征在于：所述排气管(22)的表面设置有第一控制阀(221)。
3.根据权利要求1所述的废水回收精馏装置，其特征在于：所述底座(1)的底部设置有加热板(12)，所述底座(1)的两侧对称设置有支脚(13)。
4.根据权利要求1所述的废水 回收精馏装置，其特征在于：所述精馏塔(2)呈圆锥形结构。
5.根据权利要求1所述的废水回收精馏装置，其特征在于：所述集液槽(6)的底部设置有支撑板(61)，所述支撑板(61)的一侧与精馏塔(2)的外壁紧密焊接。
说明书
一种废水回收精馏装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水回收精馏装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
在车间生产过程中会产生大量的废水，废水直接排出至外界很可能会污染环境，一般可以对其净化后再利用，但是工业废水内部可能还含有很多未利用的原料，直接回收会造成很大的浪费，未达到充分利用的效果，鉴于此，我们提出一种废水回收精馏装置。
实用新型内容
本实用新型的目的在于提供一种废水回收精馏装置，以解决上述背景技术中提出的废水中原料直接排出未充分利用等问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水回收精馏装置，包括底座，所述底座的顶部开设有蒸馏槽，所述底座的上方设置有精馏塔，所述精馏塔的顶部开设有排气口，所述排气口的顶部连接有排气管，所述排气管远离排气口的一端连接有冷凝器，所述冷凝器远离排气管的一侧连接有冷凝管，所述冷凝管呈竖直设置，所述冷凝管的底部连接有集液槽，所述集液槽的下方设置有进料管，所述进料管的一端贯穿精馏塔的侧壁且所述进料管的出料端位于蒸馏槽的上方，所述进料管的底部竖直设置有支撑杆;
所述精馏塔的内部横向设置有液体分布器，所述液体分布器的上方设置有第一丝网填料层，所述第一丝网填料层的底部设置有第一透气板，所述液体分布器的下方设置有第二丝网填料层，所述第二丝网填料层的底部设置有第二透气板;
所述精馏塔远离集液槽的一侧竖直设置有回流主管，所述回流主管靠近精馏塔的一侧表面连接有若干回流支管，所述回流支管呈自上而下均匀等间距排列，所述回流支管远离回流主管的一段贯穿精馏塔的侧壁，所述回流支管的表面设置有第二控制阀。
优选的，所述排气管的表面设置有第一控制阀。
优选的，所述底座的底部设置有加热板，所述底座的两侧对称设置有支脚。
优选的，所述精馏塔呈圆锥形结构。
优选的，所述集液槽的底部设置有支撑板，所述支撑板的一侧与精馏塔的外壁紧密焊接。
与现有技术相比，本实用新型的有益效果：本实用新型结构简单，使用方便，通过其中设置的精馏塔能够对废水进行充分彻底的蒸馏，从而使生产过程中经立式冷凝器、卧式冷凝器外溢的原料分离出来，达到充分利用、节约能源的效果，通过其中设置的回流主管和回流支管能够使未分离完全的原料继续回流分离，大大提高了废水的精馏效果，本实用新型具有很大的实用价值，便于推广。
