申请日2018.04.11
公开(公告)日2019.01.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水监测控制装置，这种装置包括pH值监测仪、DCS控制系统、传动结构和闸门，本实用新型通过pH值进行实时在线监控控制闸门开关，减少人力消耗，当pH不达标时快速切断废水水流，同时pH调节器的电磁阀打开，pH调节液从pH调节器进入废水管中调节pH,使用两个齿轮带动两个齿条更好的控制闸门，节约电力。
权利要求书

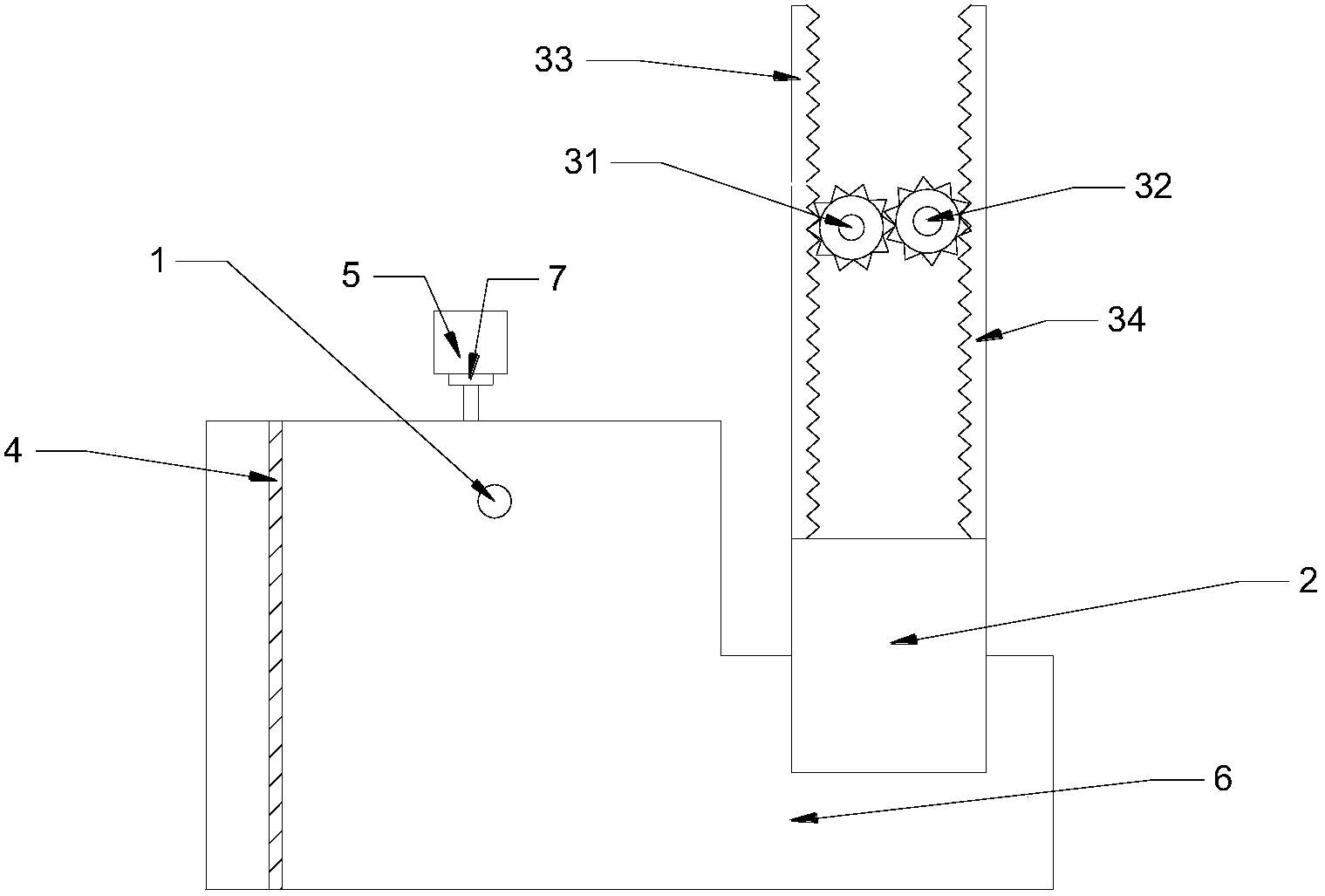

1.一种废水监测控制装置，包括pH值监测仪(1)、DCS控制系统、传动结构和闸门(2)，所述pH值监测仪(1)和DCS控制系统相连接，其特征在于，所述pH值监测仪(1)固定设置在检测管(6)上表面内侧，pH值监测仪(1)左侧的检测管(6)内设置有过滤网(4)，所述过滤网(4)上端与检测管(6)上表面固定连接，所述过滤网(4)下端与检测管(6)下表面固定连接;所述pH值监测仪(1)上方设置有pH调节器(5)，所述pH调节器(5)通过管道与检测管(6)相接，管道与pH调节器(5)相接处设置电磁阀(7)，所述pH值监测仪(1)右侧的检测管(6)上设置有闸门(2)和传动结构，所述传动结构包括动力电机、第一齿轮(31)、第二齿轮(32)、第一齿条(33)和第二齿条(34)，所述闸门(2)设置在检测管上，所述第一齿轮(31)以及第二齿轮(32)设置在闸门(2)上方，所述第一齿轮(31)设置在第二齿轮(32)左侧，所述第一齿轮(31)与第二齿轮(32)齿合，所述动力电机固定设置在第一齿轮(31)后方，所述第一齿轮(31)与动力电机转轴相接，所述第一齿轮(31)左侧设置第一齿条(33)，所述第一齿轮(31)与第一齿条(33)齿合，所述第二齿轮(32)右侧设置第二齿条(34)，所述第二齿条(34)与第一齿条(33)相对设置，所述第二齿轮(32)与第二齿条(34)齿合，所述第一齿条(33)底部与第二齿条(34)底部分别与闸门(2)顶部固定连接，所述电磁阀(7)、pH值监测仪(1)以及动力电机均通过导线与所述DCS系统电性连接。
2.根据权利要求1所述的一种废水监测控制装置，其特征在于，所述闸门(2)在完全打开和完全闭合的位置各设置一个行程开关。
3.根据权利要求1所述的一种废水监测控制装置，其特征在于，所述的固定连接为焊接。
4.根据权利要求1所述的一种废水监测控制装置，其特征在于，所述的闸门(2)外涂有陶瓷高温防腐涂料。
5.根据权利要求1所述的一种废水监测控制装置，其特征在于：所述闸门(2)和检测管侧壁接触的位置设有橡胶层。
说明书
一种废水监测控制装置
技术领域
本实用新型涉及废水处理技术领域，特别涉及一种废水监测控制装置。
背景技术
废水处理装置负责处废水及污染雨水、生活废水等，处理后的出水送至回用水装置深度处理后回用于生产。废水处理装置接纳的废水包括气化、净化、甲醇制烯烃、烯烃分离、聚乙烯、硫回收、甲醇、火炬等装置生产废水及全厂地面冲洗水、污染雨水、生活废水等，这就会造成废水带有一定的酸碱度。
虽然目前设有检测管对这些废水进行中和处理，但人为的监测酸碱度效率较低，且不能实时监测。当这些废水酸碱度偏离正常值时，不能快速、有效切断废水水流，从而造成对管道的腐蚀以及对水资源的污染和浪费。
实用新型内容
本实用新型要解决的技术问题是提供一种废水监测控制装置。
为了解决上述技术问题，本实用新型的技术方案为：
一种废水监测控制装置，包括pH值监测仪、DCS控制系统、传动结构和闸门，所述pH值监测仪后端和DCS控制系统相连接，所述pH值监测仪固定设置在检测管上表面内侧的下方， pH值监测仪的左侧设置有过滤网，所述过滤网上端与检测管上表面固定连接，所述过滤网下端与检测管下表面固定连接;所述pH值监测仪上方设置有pH调节器，所述pH调节器通过管道与检测管相接，检测管与pH调节器相接处设置电磁阀，所述pH值监测仪右侧的检测管上设置有和闸门传动结构，所述传动结构包括动力电机、第一齿轮、第二齿轮、第一齿条和第二齿条，所述闸门设置在检测管上，所述第一齿轮以及第二齿轮设置在闸门上方，所述第一齿轮设置在第二齿轮左侧，所述第一齿轮与第二齿轮齿合，所述动力电机固定设置在第一齿轮后方，所述第一齿轮与动力电机转轴相接，所述第一齿轮左侧设置第一齿条，所述第一齿轮与第一齿条齿合，所述第二齿轮右侧设置第二齿条，所述第二齿条与第一齿条相对设置，所述第二齿轮与第二齿条齿合，所述第一齿条与第二齿条底部分别于闸门顶部相接，所述电磁阀、 pH值监测仪以及动力电机均通过导线与所述DCS系统电性连接。
优选地，所述的固定连接为焊接。
优选地，所述的闸门外涂有陶瓷高温防腐涂料。
优选地：所述闸门和检测管侧壁接触的位置设有橡胶层。
采用上述技术方案，本实用新型，废水先通过过滤网4，过滤颗粒，然后pH值监测仪监测废水pH值，并将数据传递到DCS控制系统，当废水pH值不达标时，DCS控制系统控制传动结构的动力电机运转，动力电机带动第一齿轮运转，第一齿轮继而带动第一齿条、第二齿轮和第二齿条，继而将闸门关闭，截断废水，同时DCS控制系统控制pH调节仪器电磁阀打开,开始调节pH,当pH值达标时，DCS控制系统控制传动结构的动力电机运转，动力电机带动第一齿轮运转，第一齿轮继而带动第一齿条、第二齿轮和第二齿条，继而将闸门打开，DCS控制系统控制pH调节仪器电磁阀关闭。
本实用新型的有益效果在于对pH值进行实时在线监控控制闸门开关，减少人力消耗，当 pH不达标时快速切断废水水流，同时打开pH调节器的电磁阀，pH调节液从pH调节器进入废水管中调节pH,使用两个齿轮带动两个齿条更好的控制闸门，节约电力。
