申请日2018.04.10
公开(公告)日2018.12.07
IPC分类号C02F9/08
摘要
本实用新型公开了一种一体化污水处理设备，设置第一罐体、第二罐体、第三罐体和第四罐体，且通过设置在各个罐体外的外固定环将各个罐体通过螺杆连接在一起，增强了罐体之间的密封性，且拆卸便捷，容易清理各个罐体内的过滤物质，而通过采用下进上出的结构，即进水管处于下方，出水管处于上方，采用高压泵通过进水管向第四罐体内供给污水，然后污水依次经过粗滤格栅、细滤格栅、紫外线灭菌格栅、超滤膜格栅，依次完成粗滤杂质、细滤微粒、灭菌消毒和超滤，最后从排水管排出，各个罐体内处于内固定环下方的空间为滤出物质的存储空间，污水处理效果好且效率高。
权利要求书
1.一体化污水处理设备，包括罐体，其特征在于：所述罐体包括第一罐体、第二罐体、第三罐体和第四罐体，所述第一罐体、第二罐体、第三罐体和第四罐体自上而下依次嵌套，所述第一罐体和所述第四罐体上分别固定设置有排水管和进水管;
所述第一罐体、第二罐体、第三罐体和第四罐体内分别嵌入有超滤膜格栅、紫外线灭菌格栅、细滤格栅和粗滤格栅，所述超滤膜格栅、紫外线灭菌格栅、细滤格栅和粗滤格栅的下端分别通过螺栓连接有内固定环，四个所述内固定环分别固定设置在所述第一罐体、第二罐体、第三罐体和第四罐体的内壁面上;
所述第一罐体、第二罐体、第三罐体和第四罐体外侧壁上部分别固定设置有外固定环，四个所述外固定环自上而下均布贯穿设置有若干个螺杆，所述螺杆的下端嵌套并螺纹连接有螺母，所述第一罐体、第二罐体、第三罐体和第四罐体通过贯穿所述外固定环的所述螺杆紧固在一起。
2.根据权利要求1所述的一体化污水处理设备，其特征在于：所述超滤膜格栅采用圆柱状格栅的上下两端分别固定有超滤膜的结构。
3.根据权利要求1所述的一体化污水处理设备，其特征在于：所述紫外线灭菌格栅采用玻璃制成的圆柱状格栅均布嵌套若干哥紫外线灯的结构。
说明书
一体化污水处理设备
技术领域
本实用新型属于污水处理的技术领域，尤其涉及一体化污水处理设备。
背景技术
水资源是人类生产生活的最关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题。中国水资源短缺、水污染严重、水土流失严重、水价严重偏低、水资源浪费严重。而且南方水多，北方水少。西部水少，沿海水多。据监测，目前全国多数城市地下水受到一定程度的点状和面状污染，且有逐年加重的趋势。日趋严重的水污染不仅降低了水体的使用功能，进一步加剧了水资源短缺的矛盾，对我国正在实施的可持续发展战略带来了严重影响，而且还严重威胁到城市居民的饮水安全和人民群众的健康。目前一般采用传统的污水处理装置，一般采用多个处理池或处理罐依次相连，占地面积较大，且具有处理效率低、运行稳定性差等缺点。
实用新型内容
针对以上现有存在的问题，本实用新型提供一体化污水处理设备，设置第一罐体、第二罐体、第三罐体和第四罐体，且通过设置在各个罐体外的外固定环将各个罐体通过螺杆连接在一起，增强了罐体之间的密封性，且拆卸便捷，容易清理各个罐体内的过滤物质，而通过采用下进上出的结构，即进水管处于下方，出水管处于上方，采用高压泵通过进水管向第四罐体内供给污水，然后污水依次经过粗滤格栅、细滤格栅、紫外线灭菌格栅、超滤膜格栅，依次完成粗滤杂质、细滤微粒、灭菌消毒和超滤，最后从排水管排出，各个罐体内处于内固定环下方的空间为滤出物质的存储空间，污水处理效果好且效率高。
本实用新型的技术方案在于：

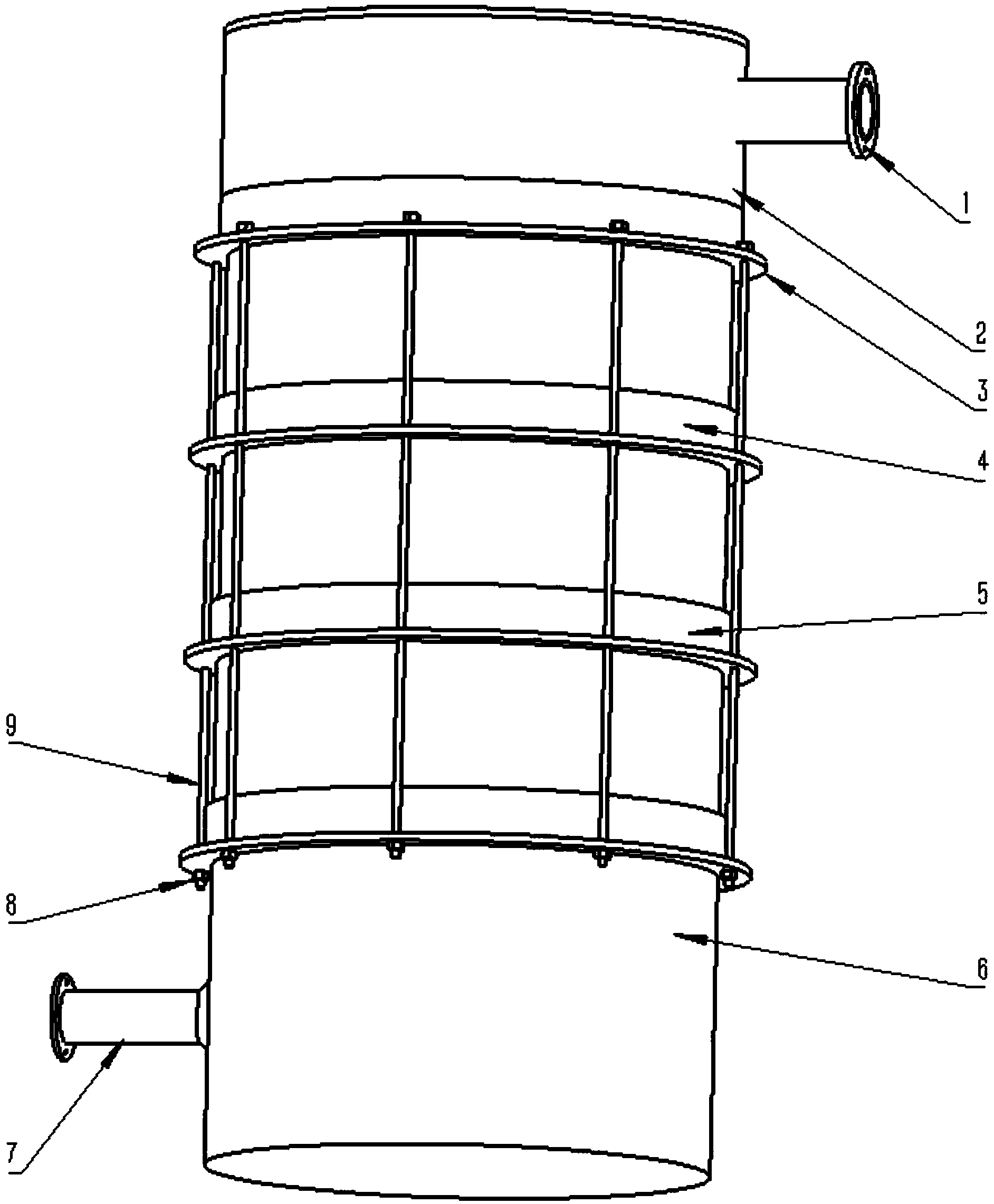

本实用新型提供一体化污水处理设备，包括罐体，所述罐体包括第一罐体、第二罐体、第三罐体和第四罐体，所述第一罐体、第二罐体、第三罐体和第四罐体自上而下依次嵌套，所述第一罐体和所述第四罐体上分别固定设置有排水管和进水管;
所述第一罐体、第二罐体、第三罐体和第四罐体内分别嵌入有超滤膜格栅、紫外线灭菌格栅、细滤格栅和粗滤格栅，所述超滤膜格栅、紫外线灭菌格栅、细滤格栅和粗滤格栅的下端分别通过螺栓连接有内固定环，四个所述内固定环分别固定设置在所述第一罐体、第二罐体、第三罐体和第四罐体的内壁面上;
所述第一罐体、第二罐体、第三罐体和第四罐体外侧壁上部分别固定设置有外固定环，四个所述外固定环自上而下均布贯穿设置有若干个螺杆，所述螺杆的下端嵌套并螺纹连接有螺母，所述第一罐体、第二罐体、第三罐体和第四罐体通过贯穿所述外固定环的所述螺杆紧固在一起。
进一步地，所述超滤膜格栅采用圆柱状格栅的上下两端分别固定有超滤膜的结构。
进一步地，所述紫外线灭菌格栅采用玻璃制成的圆柱状格栅均布嵌套若干哥紫外线灯的结构。
本实用新型由于采用了上述技术，使之与现有技术相比具体的积极有益效果为：
1、本实用新型设置第一罐体、第二罐体、第三罐体和第四罐体，且通过设置在各个罐体外的外固定环将各个罐体通过螺杆连接在一起，增强了罐体之间的密封性，且拆卸便捷，容易清理各个罐体内的过滤物质。
2、本实用新型通过采用下进上出的结构，即进水管处于下方，出水管处于上方，采用高压泵通过进水管向第四罐体内供给污水，然后污水依次经过粗滤格栅、细滤格栅、紫外线灭菌格栅、超滤膜格栅，依次完成粗滤杂质、细滤微粒、灭菌消毒和超滤，最后从排水管排出，各个罐体内处于内固定环下方的空间为滤出物质的存储空间，污水处理效果好且效率高。
3、本实用新型结构安全可靠，具有良好的市场前景。
4、本实用新型产品性能好，使用寿命长。
5、本实用新型便于使用，方便快捷。
