申请日2018.05.12
公开(公告)日2019.01.08
IPC分类号C02F1/00
摘要
本实用新型提供一种污水处理用便捷加药装置，包括污水处理池、进水口、箱盖、药箱、漏药斗、连接管、桨片、转杆、固定壳以及转块，污水处理池左端面设置有进水口，箱盖安装在药箱上端面，药箱安装在污水处理池上端面，药箱下端面设置有漏药斗，漏药斗左侧设置有连接管，连接管安装在固定壳右侧，固定壳内部设置有转块，转块下端面连接有转杆，转杆环形侧面下侧设置有桨片，该设计能够通过污水注入的流速控制加药的量，解决了原有污水处理加药不够便捷的问题，本实用新型结构合理，便于组合安装，加药便捷。
翻译权利要求书

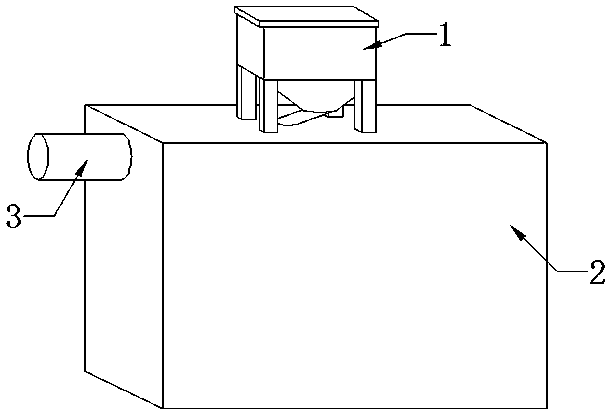

1.一种污水处理用便捷加药装置，包括便捷加药机构(1)、污水处理池(2)以及进水口(3)，其特征在于：所述便捷加药机构(1)安装在污水处理池(2)上端面，所述污水处理池(2)左端面设置有进水口(3);
所述便捷加药机构(1)包括箱盖(11)、药箱(12)、漏药斗(13)、连接管(14)、桨片(15)、转杆(16)、固定壳(17)以及转块(18)，所述箱盖(11)安装在药箱(12)上端面，所述药箱(12)安装在污水处理池(2)上端面，所述药箱(12)下端面设置有漏药斗(13)，所述漏药斗(13)左侧设置有连接管(14)，所述连接管(14)安装在固定壳(17)右侧，所述固定壳(17)内部设置有转块(18)，所述转块(18)下端面连接有转杆(16)，所述转杆(16)环形侧面下侧设置有桨片(15)。
2.根据权利要求1所述的一种污水处理用便捷加药装置，其特征在于：所述桨片(15)设有四个，且四个桨片(15)规格相同，四个桨片(15)等距安装在转杆(16)环形侧面，所述桨片(15)安装高度低于进水口(3)高度。
3.根据权利要求1所述的一种污水处理用便捷加药装置，其特征在于：所述污水处理池(2)设置有顶盖，且顶盖下端面设置有连接轴，所述转块(18)通过连接轴与顶盖转动连接。
4.根据权利要求1所述的一种污水处理用便捷加药装置，其特征在于：所述药箱(12)下端面设置有支架。
5.根据权利要求1所述的一种污水处理用便捷加药装置，其特征在于：所述转块(18)左右两侧设有凹口。
6.根据权利要求1所述的一种污水处理用便捷加药装置，其特征在于：所述连接管(14)与水平面成15°夹角。
说明书
一种污水处理用便捷加药装置
技术领域
本实用新型是一种污水处理用便捷加药装置，属于污水处理设备技术领域。
背景技术
污水处理的过程需要加注药粉进行降解，但是污水排入的量不定，所需的药粉的量也不定，通常都是污水处理人员根据情况进行加量，加药装置代替了人力加药，更加省时省力。
现有技术中，现有的污水处理在加药装置上设置的不够便捷，不能根据污水的进量进行比例加入，加药环节需要污水处理人员手动进行，费时费力，现在急需一种污水处理用便捷加药装置来解决上述出现的问题。
发明内容
针对现有技术存在的不足，本实用新型目的是提供一种污水处理用便捷加药装置，以解决上述背景技术中提出的问题，本实用新型结构合理，便于组合安装，加药便捷。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水处理用便捷加药装置，包括便捷加药机构、污水处理池以及进水口，所述便捷加药机构安装在污水处理池上端面，所述污水处理池左端面设置有进水口，所述便捷加药机构包括箱盖、药箱、漏药斗、连接管、桨片、转杆、固定壳以及转块，所述箱盖安装在药箱上端面，所述药箱安装在污水处理池上端面，所述药箱下端面设置有漏药斗，所述漏药斗左侧设置有连接管，所述连接管安装在固定壳右侧，所述固定壳内部设置有转块，所述转块下端面连接有转杆，所述转杆环形侧面下侧设置有桨片。
进一步地，所述桨片设有四个，且四个桨片规格相同，四个桨片等距安装在转杆环形侧面，所述桨片安装高度低于进水口高度。
进一步地，所述污水处理池设置有顶盖，且顶盖下端面设置有连接轴，所述转块通过连接轴与顶盖转动连接。
进一步地，所述药箱下端面设置有支架。
进一步地，所述转块左右两侧设有凹口。
进一步地，所述连接管与水平面成15°夹角。
本实用新型的有益效果：本实用新型的一种污水处理用便捷加药装置，因本实用新型添加了箱盖、药箱、漏药斗、连接管、桨片、转杆、固定壳以及转块，该设计能够通过污水注入的流速控制加药的量，解决了原有污水处理加药不够便捷的问题，提高了本实用新型的使用便捷性。
因桨片设有四个，且四个桨片规格相同，四个桨片等距安装在转杆环形侧面，桨片安装高度低于进水口高度，该设计能够使污水的流速带动桨片进行转动，因转块左右两侧设有凹口，该设计方便药粉从凹口洒下，因连接管与水平面成15°夹角，该设计能够使传药过程平稳运行，本实用新型结构合理，便于组合安装，加药便捷。
