申请日2018.05.12
公开(公告)日2018.07.27
IPC分类号C02F1/50
摘要
本发明公开了一种环保型污水治理装置，包括消毒箱，所述消毒箱的中间位置处设置有容纳腔，所述容纳腔下端壁的中心位置处设置有通腔，所述通腔内设置有转向筒，所述容纳腔前后端壁内部对应设置有调整装置，所述消毒箱左右两端的下方对应设置有转向装置，所述第三转向轴的下端穿出第三转向槽的下端且固定连接有装配块，所述装配块下端均设置有装配槽，所述装配槽内部的下侧均转动连接有移动轮。
翻译权利要求书
1.一种环保型污水治理装置，包括消毒箱，其特征在于：所述消毒箱的中间位置处设置有容纳腔，所述容纳腔下端壁的中心位置处设置有通腔，所述通腔互通容纳腔和外部，所述通腔内设置有转向筒，所述转向筒的左右两端分别与通腔的左右两端壁转动式连接，所述转向筒内部固定设有第一转向轴，所述第一转向轴的右端与通腔的右端壁转动连接，所述通腔的左端壁内部设置有第一马达，所述第一马达与第一转向轴的左端动力连接，所述容纳腔前后端壁内部对应设置有调整装置，所述调整装置包括左右贯穿消毒箱的滑孔，所述滑孔内部的中间位置处设置有双向螺杆，所述双向螺杆的中间位置处固定设有第一齿转轮，所述滑孔内壁与第一齿转轮对应的位置处设置有向远离容纳腔一侧伸展的第一转向槽，所述第一转向槽内部远离容纳腔的一侧设置有第二齿转轮，所述第一齿转轮与第二齿转轮传动配合连接，所述第一转向槽右侧端壁内部固定设置有第二马达，所述第二马达左端动力连接有第二转向轴，所述第二转向轴的左端固定连接在第二齿转轮右端面的中心位置处，所述滑孔内部的左右两侧对应设置有滑杆，所述滑杆临近第一齿转轮的一端内部均设置有螺孔，所述双向螺杆的左右两端分别位于左右两侧的螺孔内且螺纹配合连接，所述滑杆临近第一齿转轮一端的前后两侧对应设置有导向块，所述滑孔内壁与导向块对应的位置处设置有导向槽，所述导向块位于导向槽内平滑配合连接，所述左右两侧的滑杆远离第一齿转轮的一端分别贯穿滑孔的左右两端且均固定连接有向下伸展的液压杆，所述液压杆下方均设置有液压器，所述液压器内部均设置有液压腔，所述液压腔内部均设置有液压板，所述液压杆的下端贯穿液压腔的上端壁且固定连接在液压板上端面的中心位置处，所述消毒箱左右两端的下方对应设置有转向装置，所述转向装置包括支杆，左侧两个液压器分别固定连接在左侧支杆上端面的前后两侧，右侧两个液压器分别固定连接在右侧支杆上端面的前后两侧，所述支杆下端面的前后两侧对应设置一开端向下的第三转向槽，所述第三转向槽上端壁的中心位置处转动式连接有第三转向轴，所述第三转向轴的中间位置处固定设有第一锥边轮，所述第三转向槽内壁与第一锥边轮对应的位置处设置有第一圆弧槽，所述第一锥边轮位于第一圆弧槽内，前后两侧所述第一圆弧槽相互临近的一端设置有第二圆弧槽，所述第二圆弧槽内部设置有第二锥边轮，所述第二锥边轮的下端与第一锥边轮传动配合连接，所述支杆内部设置有前后方向的第四转向槽，所述第四转向槽的前后两端分别互通前后两侧的第二圆弧槽，所述第四转向槽内部设置有第四转向轴，所述第四转向轴的前后两端分别与前后两侧的第二锥边轮固定连接，所述第四转向轴轴体中间位置处固定设有第三齿转轮，所述第四转向槽内壁与第三齿转轮对应的位置处设置有向远离消毒箱外侧伸展的第五转向槽，所述第五转向槽内部外端设置有第四齿转轮，所述第四齿转轮与第三齿转轮传动配合连接，所述在支杆外端侧端面的中间位置处设置有开端向外的凹进槽，所述凹进槽内部的中间位置处设置有向前伸展的第五转向轴，所述第五转向轴的后端与凹进槽的后端壁转动式连接，所述凹进槽内部设置有拨动杆，所述拨动杆固定安装在第五转向轴上，所述第五转向轴的前端依次贯穿凹进槽的前端壁及第五转向槽且转动式连接在第五转向槽前端壁的外侧，所述第四齿转轮固定安装在第五转向轴上，所述第三转向轴的下端穿出第三转向槽的下端且固定连接有装配块，所述装配块下端均设置有装配槽，所述装配槽内部的下侧均转动连接有移动轮,所述消毒箱上设有灌进装置，所述灌进装置包括灌进槽以及漏斗。
2.根据权利要求1所述的一种环保型污水治理装置，其特征在于：所述转向筒的内壁上均匀分布有多个料槽，所述转向筒的直径等于通腔的宽度，所述转向筒的长度等于通腔的长度。
3.根据权利要求1所述的一种环保型污水治理装置，其特征在于：所述第一齿转轮的直径大于滑孔的直径。
4.根据权利要求1所述的一种环保型污水治理装置，其特征在于：所述第三齿转轮与第四齿转轮的传动比为一比二，所述第一锥边轮与第二锥边轮的传动比为一比一。
5.根据权利要求1所述的一种环保型污水治理装置，其特征在于：所述灌进槽设置于所述容纳腔内顶壁，所述漏斗固定设置于所述消毒箱顶部端面且与所述灌进槽互通。
说明书
一种环保型污水治理装置
技术领域
本发明涉及污水治理领域,具体为一种环保型污水治理装置。
背景技术
随着污水整治的力度不断加大，一些对于农村污水槽治理工作也在不断进行中，传统中对于农村污水槽治理过程中一般都是采用在污水槽中投放消毒粉剂，已达到消毒杀菌效果，目前普遍还是采用手动投放操作，其劳动强度大且效率低，现有中也有较大的机械投放装置，但其无法根据污水槽的高度以及宽度进行相应调节，其局限性较大，无法满足现有所需，存在较大弊端，需要改进。
发明内容
本发明的目的在于提供一种环保型污水治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种环保型污水治理装置，包括消毒箱，所述消毒箱的中间位置处设置有容纳腔，所述容纳腔下端壁的中心位置处设置有通腔，所述通腔互通容纳腔和外部，所述通腔内设置有转向筒，所述转向筒的左右两端分别与通腔的左右两端壁转动式连接，所述转向筒内部固定设有第一转向轴，所述第一转向轴的右端与通腔的右端壁转动连接，所述通腔的左端壁内部设置有第一马达，所述第一马达与第一转向轴的左端动力连接，所述容纳腔前后端壁内部对应设置有调整装置，所述调整装置包括左右贯穿消毒箱的滑孔，所述滑孔内部的中间位置处设置有双向螺杆，所述双向螺杆的中间位置处固定设有第一齿转轮，所述滑孔内壁与第一齿转轮对应的位置处设置有向远离容纳腔一侧伸展的第一转向槽，所述第一转向槽内部远离容纳腔的一侧设置有第二齿转轮，所述第一齿转轮与第二齿转轮传动配合连接，所述第一转向槽右侧端壁内部固定设置有第二马达，所述第二马达左端动力连接有第二转向轴，所述第二转向轴的左端固定连接在第二齿转轮右端面的中心位置处，所述滑孔内部的左右两侧对应设置有滑杆，所述滑杆临近第一齿转轮的一端内部均设置有螺孔，所述双向螺杆的左右两端分别位于左右两侧的螺孔内且螺纹配合连接，所述滑杆临近第一齿转轮一端的前后两侧对应设置有导向块，所述滑孔内壁与导向块对应的位置处设置有导向槽，所述导向块位于导向槽内平滑配合连接，所述左右两侧的滑杆远离第一齿转轮的一端分别贯穿滑孔的左右两端且均固定连接有向下伸展的液压杆，所述液压杆下方均设置有液压器，所述液压器内部均设置有液压腔，所述液压腔内部均设置有液压板，所述液压杆的下端贯穿液压腔的上端壁且固定连接在液压板上端面的中心位置处，所述消毒箱左右两端的下方对应设置有转向装置，所述转向装置包括支杆，左侧两个液压器分别固定连接在左侧支杆上端面的前后两侧，右侧两个液压器分别固定连接在右侧支杆上端面的前后两侧，所述支杆下端面的前后两侧对应设置一开端向下的第三转向槽，所述第三转向槽上端壁的中心位置处转动式连接有第三转向轴，所述第三转向轴的中间位置处固定设有第一锥边轮，所述第三转向槽内壁与第一锥边轮对应的位置处设置有第一圆弧槽，所述第一锥边轮位于第一圆弧槽内，前后两侧所述第一圆弧槽相互临近的一端设置有第二圆弧槽，所述第二圆弧槽内部设置有第二锥边轮，所述第二锥边轮的下端与第一锥边轮传动配合连接，所述支杆内部设置有前后方向的第四转向槽，所述第四转向槽的前后两端分别互通前后两侧的第二圆弧槽，所述第四转向槽内部设置有第四转向轴，所述第四转向轴的前后两端分别与前后两侧的第二锥边轮固定连接，所述第四转向轴轴体中间位置处固定设有第三齿转轮，所述第四转向槽内壁与第三齿转轮对应的位置处设置有向远离消毒箱外侧伸展的第五转向槽，所述第五转向槽内部外端设置有第四齿转轮，所述第四齿转轮与第三齿转轮传动配合连接，所述在支杆外端侧端面的中间位置处设置有开端向外的凹进槽，所述凹进槽内部的中间位置处设置有向前伸展的第五转向轴，所述第五转向轴的后端与凹进槽的后端壁转动式连接，所述凹进槽内部设置有拨动杆，所述拨动杆固定安装在第五转向轴上，所述第五转向轴的前端依次贯穿凹进槽的前端壁及第五转向槽且转动式连接在第五转向槽前端壁的外侧，所述第四齿转轮固定安装在第五转向轴上，所述第三转向轴的下端穿出第三转向槽的下端且固定连接有装配块，所述装配块下端均设置有装配槽，所述装配槽内部的下侧均转动连接有移动轮,所述消毒箱上设有灌进装置，所述灌进装置包括灌进槽以及漏斗。
作为优选，所述转向筒的内壁上均匀分布有多个料槽，所述转向筒的直径等于通腔的宽度，所述转向筒的长度等于通腔的长度。
作为优选，所述第一齿转轮的直径大于滑孔的直径。

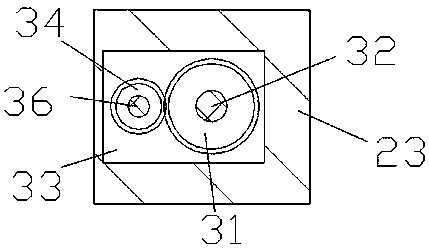

作为优选，所述第三齿转轮与第四齿转轮的传动比为一比二，所述第一锥边轮与第二锥边轮的传动比为一比一。
作为优选，所述灌进槽设置于所述容纳腔内顶壁，所述漏斗固定设置于所述消毒箱顶部端面且与所述灌进槽互通。
与现有技术相比，本发明的有益效果是：本发明工作中，将需要投放的消毒剂装入容纳腔内，转向筒正常状态下完全堵塞通腔，从而防止容纳腔内的消毒剂掉落，对应不同宽度的污水槽投放时，手动控制拨动杆旋转半周，通过第五转向轴带动第四齿转轮旋转半周，第三齿转轮会随之旋转四分之一圆，通过第四转向轴带动第二锥边轮旋转四分之一圆，再通过第一锥边轮带动装配块转动四分之一圆，达到调整移动轮移动方向的目的，此时，第二马达工作，通过第二转向轴带动第二齿转轮旋转，从而通过第一齿转轮带动双向螺杆旋转，同时，导向槽与导向块的配合限制了滑杆的旋转，滑杆在双向螺杆的带动下向滑孔外侧移动，从而达到调整左右两侧移动轮之间距离的目的，以来适应不同宽度的污水槽，宽度度调整完成后，通过液压腔内的液压，控制液压板上升，通过液压杆带动消毒箱上升，以来适应不同深度的污水槽，使用时，第一马达运转，通过第一转向轴带动转向筒旋转，从而通过通腔的转动将容纳腔内的消毒剂间歇性的均匀的洒在污水槽上，完成自动投放，有效的减小了人工投放的劳动强度，该装置操作简单，能够适应不同宽度和不同深度污水槽的消毒投放操作。
