申请日2018.05.13
公开(公告)日2018.10.19
IPC分类号C02F1/52
摘要
本发明提供了一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，包括池体，所述池体外侧壁上对称固定连接有两个往复调节装置，两个往复装置之间共同固定连接有支撑板，支撑板前侧设置有旋转装置;所述支撑板下侧通过两个竖直杆固定连接有圆弧柱。本发明具有以下有益效果是：第一、当水平柱向下运动时，水平柱上的连接环会向下拉动连接绳，连接绳则将调节柱向下拉动;随着圆盘的继续转动，圆盘带动水平柱向上运动，则实现连接绳的放松，调节柱在回位弹簧的作用下向上运动;随着圆盘的再进一步转动，连接环又会再次向下拉动连接绳，如此反复可以实现支撑板上的旋转装置上下运动，从而可以使得对污水的扰动范围实现改变。
翻译权利要求书
1.一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于：包括以下步骤：在对污水和絮凝剂进行混合时，启动第一电机，第一电机带动第一转轴转动，第一转轴驱动圆盘转动，圆盘带动水平柱转动，当水平柱向下运动时，水平柱上的连接环会向下拉动连接绳，连接绳则将调节柱向下拉动;随着圆盘的继续转动，圆盘带动水平柱向上运动，则实现连接绳的放松，调节柱在回位弹簧的作用下向上运动;随着圆盘的再进一步转动，连接环又会再次向下拉动连接绳，如此反复可以实现支撑板上的旋转装置上下运动，从而可以使得对污水的扰动范围实现改变;
当需要联动杆转动时，启动第二电机，第二电机带动第二转轴转动，第二转轴带动蜗杆转动，与蜗杆相啮合的蜗轮绕转动杆转动，则蜗轮会带动连接杆转动，连接杆由于球铰链的限制作用，只能绕球铰链支座往复转动，因此连接杆可以带动联动杆往复转动;
当旋转装置在工作时会带动联动杆往复转动，当联动杆向右侧转动时，联动杆会带动圆弧挤压块向右侧移动，则储液腔内的压强减小，污水与絮凝剂可以通过进液软管和进液单向阀流进储液腔内部;随后联动杆向左侧转动时，联动杆会带动圆弧挤压块向左侧移动，圆弧挤压块对储液腔内的污水进行挤压，使得污水通过倾斜储液硬管和出液单向阀喷出，喷出的污水恰好喷入到半球壳形冲击板内部，使得污水和絮凝剂得到有效的混合;与此同时，半球壳形冲击板内部布置的冲击凸起进一步增加了絮凝剂与污水的混合效果，从而提高了絮凝效果。

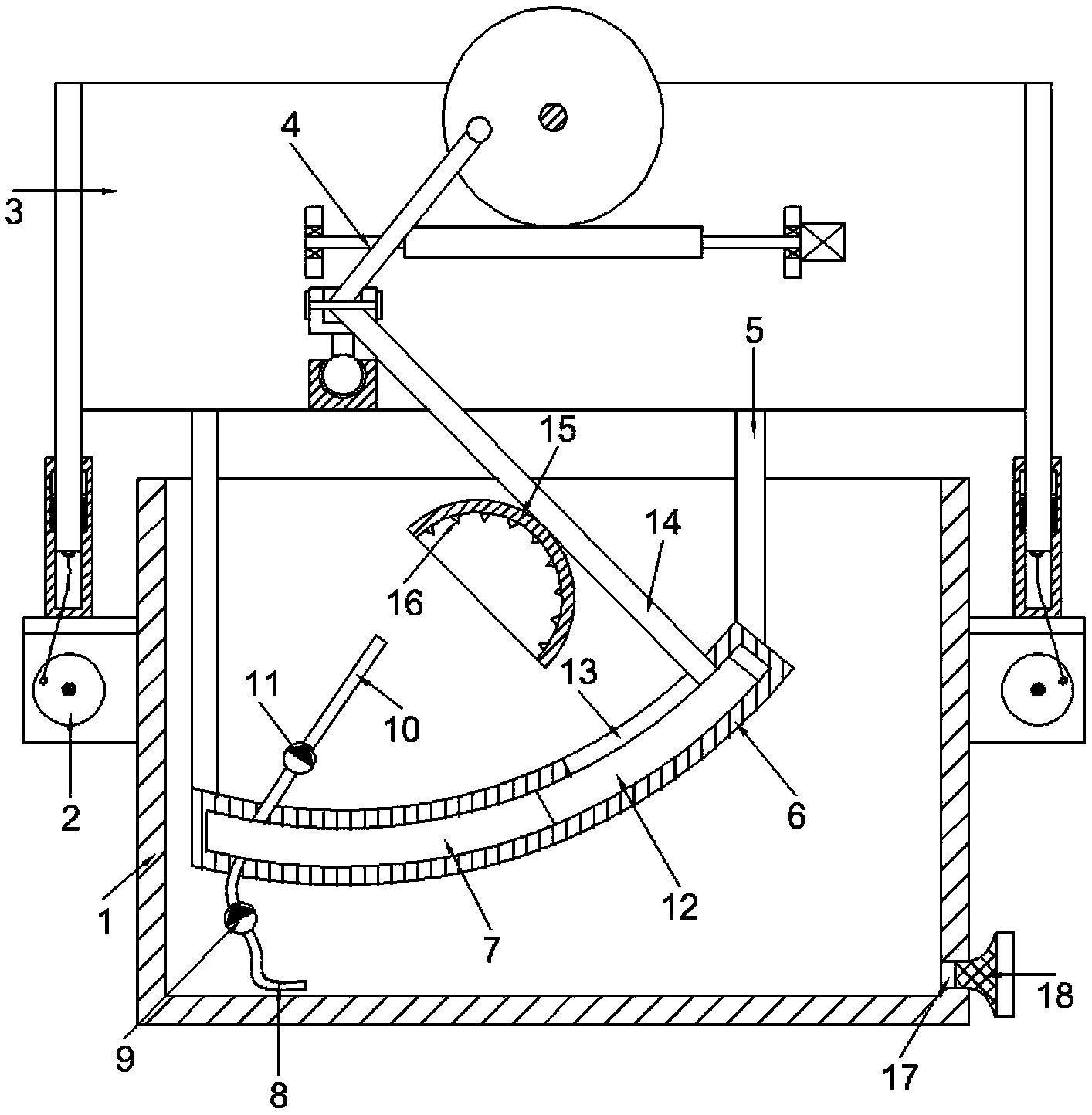

2.根据权利要求1所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于：包括池体，所述池体外侧壁上对称固定连接有两个往复调节装置，两个往复装置之间共同固定连接有支撑板，支撑板前侧设置有旋转装置;所述支撑板下侧通过两个竖直杆固定连接有圆弧柱，圆弧柱内部开设有储液腔，圆弧柱下侧设置有进液软管，进液软管上端与储液腔内部相连通，进液软管下端位于池体内底部，且进液软管上布置有进液单向阀，所述圆弧柱上侧固定连接有倾斜出液硬管，倾斜出液硬管下端与储液腔内部相连通，且倾斜出液硬管上布置有出液单向阀;所述储液腔内部设置有圆弧挤压块，圆弧挤压块上固定连接有联动杆，联动杆穿过开设在圆弧柱上侧的移动通槽设置，所述联动杆与旋转装置相连接;所述联动杆上固定连接有半球壳形冲击板，半球壳形冲击板内侧均匀布置有若干冲击凸起。
3.根据权利要求2所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述池体顶部为敞口状。
4.根据权利要求2或3所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述池体底部开设有排水口，排水口处设置有塞体。
5.根据权利要求2所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述往复调节装置包括安装座，安装座与池体外侧壁固定连接，安装座下侧固定连接有竖直板，竖直板上转动连接有第一转轴，第一转轴一端与第一电机输出轴固定连接，第二转轴另一端固定连接有圆盘，所述圆盘边缘处固定连接有水平柱，水平柱外部套设有连接环，连接环上固定连接有连接绳;所述安装座上固定连接有支撑柱，支撑柱上开设有开口朝上设置的凹槽，凹槽内设置有调节柱，所述凹槽内侧壁上对称开设有两个回位槽，回位槽内设置有回位板，回位板另一侧与调节柱侧壁固定连接，所述回位板与回位槽下侧之间通过回位弹簧相连接;所述调节柱底端固定连接有半圆环，连接绳穿过安装座与半圆环固定连接。
6.根据权利要求5所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述调节柱直径等于凹槽内径。
7.根据权利要求5或6所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述回位弹簧为压簧。
8.根据权利要求2所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述旋转装置包括两个支撑块，支撑块与支撑板前侧固定连接，两个支撑块均转动连接有第二转轴，其中一根第二转轴一端与第二电机输出轴固定连接，两根第二转轴之间共同固定连接有蜗杆，蜗杆上方的支撑板上转动连接有转动杆，转动杆上固定连接有蜗轮，蜗轮与蜗杆相互啮合;所述蜗轮边缘处固定连接有连接杆;所述支撑板前侧还固定连接有球铰链支座，球铰链支座上设置有球铰链，球铰链上侧固定连接有旋转柱，旋转柱顶端固定连接有旋转座，旋转座上开设有U型通槽，U型通槽上转动连接有支撑轴，连接杆与支撑轴固定连接，且联动杆的顶端与连接杆的底端固定连接。
9.根据权利要求8所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述联动杆的转动半径等于圆弧柱所在圆的半径。
10.根据权利要求2所述的一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法，其特征在于，所述冲击凸起呈三棱锥状。
说明书
一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法
技术领域
本发明涉及污水技术领域，特别地，涉及一种旋转扰动式的污水处理用絮凝搅拌设备的工作方法。
背景技术
在对污水处理时，其中应用最多的一项便是絮凝技术。絮凝是指使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。
絮凝效果效果的好坏取决于絮凝剂与污水事先的混合效果，因此为了得到更优的混合效果，一般需要利用搅拌桨对污水进行搅拌混合处理，从而使污水与絮凝剂的混合效果最佳。但是由于搅拌桨的搅拌范围具有一定的局限性，继而导致絮凝效果不佳。
发明内容
本发明目的在于提供一种旋转扰动式的污水处理用絮凝搅拌设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供了一种旋转扰动式的污水处理用絮凝搅拌设备，包括池体，所述池体外侧壁上对称固定连接有两个往复调节装置，两个往复装置之间共同固定连接有支撑板，支撑板前侧设置有旋转装置;所述支撑板下侧通过两个竖直杆固定连接有圆弧柱，圆弧柱内部开设有储液腔，圆弧柱下侧设置有进液软管，进液软管上端与储液腔内部相连通，进液软管下端位于池体内底部，且进液软管上布置有进液单向阀，所述圆弧柱上侧固定连接有倾斜出液硬管，倾斜出液硬管下端与储液腔内部相连通，且倾斜出液硬管上布置有出液单向阀;所述储液腔内部设置有圆弧挤压块，圆弧挤压块上固定连接有联动杆，联动杆穿过开设在圆弧柱上侧的移动通槽设置，所述联动杆与旋转装置相连接;所述联动杆上固定连接有半球壳形冲击板，半球壳形冲击板内侧均匀布置有若干冲击凸起。
作为本发明的进一步效果是：所述池体顶部为敞口状。
作为本发明的再进一步效果是：所述池体底部开设有排水口，排水口处设置有塞体。
作为本发明的再进一步效果是：所述往复调节装置包括安装座，安装座与池体外侧壁固定连接，安装座下侧固定连接有竖直板，竖直板上转动连接有第一转轴，第一转轴一端与第一电机输出轴固定连接，第二转轴另一端固定连接有圆盘，所述圆盘边缘处固定连接有水平柱，水平柱外部套设有连接环，连接环上固定连接有连接绳;所述安装座上固定连接有支撑柱，支撑柱上开设有开口朝上设置的凹槽，凹槽内设置有调节柱，所述凹槽内侧壁上对称开设有两个回位槽，回位槽内设置有回位板，回位板另一侧与调节柱侧壁固定连接，所述回位板与回位槽下侧之间通过回位弹簧相连接;所述调节柱底端固定连接有半圆环，连接绳穿过安装座与半圆环固定连接。
作为本发明的再进一步效果是：所述调节柱直径等于凹槽内径。
作为本发明的再进一步效果是：所述回位弹簧为压簧。
作为本发明的再进一步效果是：所述旋转装置包括两个支撑块，支撑块与支撑板前侧固定连接，两个支撑块均转动连接有第二转轴，其中一根第二转轴一端与第二电机输出轴固定连接，两根第二转轴之间共同固定连接有蜗杆，蜗杆上方的支撑板上转动连接有转动杆，转动杆上固定连接有蜗轮，蜗轮与蜗杆相互啮合;所述蜗轮边缘处固定连接有连接杆;所述支撑板前侧还固定连接有球铰链支座，球铰链支座上设置有球铰链，球铰链上侧固定连接有旋转柱，旋转柱顶端固定连接有旋转座，旋转座上开设有U型通槽，U型通槽上转动连接有支撑轴，连接杆与支撑轴固定连接，且联动杆的顶端与连接杆的底端固定连接。
作为本发明的再进一步效果是：所述联动杆的转动半径等于圆弧柱所在圆的半径。
作为本发明的再进一步效果是：所述冲击凸起呈三棱锥状。
本发明具有以下有益效果是：
第一、当水平柱向下运动时，水平柱上的连接环会向下拉动连接绳，连接绳则将调节柱向下拉动;随着圆盘的继续转动，圆盘带动水平柱向上运动，则实现连接绳的放松，调节柱在回位弹簧的作用下向上运动;随着圆盘的再进一步转动，连接环又会再次向下拉动连接绳，如此反复可以实现支撑板上的旋转装置上下运动，从而可以使得对污水的扰动范围实现改变;
第二、联动杆向左侧转动时，联动杆会带动圆弧挤压块向左侧移动，圆弧挤压块对储液腔内的污水进行挤压，使得污水通过倾斜储液硬管和出液单向阀喷出，喷出的污水恰好喷入到半球壳形冲击板内部，使得污水和絮凝剂得到有效的混合;
第三、与此同时，半球壳形冲击板内部布置的冲击凸起进一步增加了絮凝剂与污水的混合效果，从而提高了絮凝效果;
第四、第二转轴带动蜗杆转动，与蜗杆相啮合的蜗轮绕转动杆转动，则蜗轮会带动连接杆转动，连接杆由于球铰链的限制作用，只能绕球铰链支座往复转动，因此连接杆可以带动联动杆往复转动。
除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。
