申请日2018.04.10
公开(公告)日2018.12.14
IPC分类号B01D24/10; C02F1/00; C02F1/28
摘要
本实用新型公开了一种家庭污水过滤机，污水滤后存储盒安装在底座的上端，第一过滤层安装在污水滤后存储盒的左上端，第二过滤层安装在污水滤后存储盒的右上端，污水滤前存储盒的左下端连接在在第一过滤层的上端，污水滤前存储盒的右下端连接在第二过滤层的上端，污水滤前存储盒的左右两下端均设置有第一出水孔，第一过滤层和第二过滤层的上端均设置有与第一出水孔对应的第一进水孔。本实用新型有益效果：本实用新型水滤前存储盒、污水滤后存储盒、底座、第一过滤层和第二过滤层，采用采用活性炭、细砂或珊瑚砂对污水进行滤化，可以很好的滤化水质同时也可降低成本。
权利要求书
1.一种家庭污水过滤机，其特征在于：包括污水滤前存储盒、污水滤后存储盒、底座、第一过滤层和第二过滤层，所述污水滤后存储盒安装在底座的上端，所述第一过滤层安装在污水滤后存储盒的左上端，第二过滤层安装在污水滤后存储盒的右上端，所述污水滤前存储盒的左下端连接在第一过滤层的上端，所述污水滤前存储盒的右下端连接在第二过滤层的上端，所述污水滤前存储盒的左右两下端均设置有第一出水孔，所述第一过滤层和第二过滤层的上端均设置有与第一出水孔对应的第一进水孔，所述污水滤后存储盒的左右两上端均设置有第二进水孔，所述第一过滤层和第二过滤层的下端均设置有与第二进水孔对应的第二出水孔。
2.如权利要求1所述的一种家庭污水过滤机，其特征在于：所述污水滤前存储盒的右侧边设置有入水口，所述入水口连接水管。
3.如权利要求1所述的一种家庭污水过滤机，其特征在于：污水滤后存储盒的左侧边设置有出水口，所述出水口通过橡胶皮圈连接有可伸缩式水龙头管并贯穿于底座。
4.如权利要求1所述的一种家庭污水过滤机，其特征在于：所述第一过滤层和第二过滤层之间的结构形式相同，所述第一过滤层和第二过滤层均由若干层过滤片组成，相邻两个所述过滤片之间通过连接管连接。
5.如权利要求1所述的一种家庭污水过滤机，其特征在于：所述第一过滤层和第二过滤层中水的渗透路程为回字形。
6.如权利要求1所述的一种家庭污水过滤机，其特征在于：所述第一过滤层和第二过滤层均采用活性炭或珊瑚砂材质制成。
说明书
一种家庭污水过滤机
技术领域
本实用新型涉及过滤装置技术领域,尤其是一种家庭污水过滤机。
背景技术
目前，随着社会的发展，生活污水的不断增多，已经严重影响了人们的生活质量，在我们的生活中，生活污水到处可见，每个家庭每天都会产生大量的生活废水，不经处理就排出，日积月累，对生活环境造成相当大程度的污染，同时排出去的污水中含有大量的杂质，容易堵住下水管道，而且还会腐烂变质产生有毒的气体，对环境造成更严重的二次污染，而现有的过滤装装置结构复杂，体积庞大占地空间大，不适用于大多数的家庭，而且在过滤的同时不能够自动的将杂质排出了，需要人工将其取出，过程复杂，而且长时间后装置的内部容易滋生细菌，更不利于人们的健康。
另外现有技术的污水处理方式需要花大量的金钱还需要很大的面积进行盖设厂房。
因此，对于上述问题有必要提出一种家庭污水过滤机。
实用新型内容
针对上述现有技术中存在的不足，本实用新型的目的在于提供一种家庭污水过滤机。

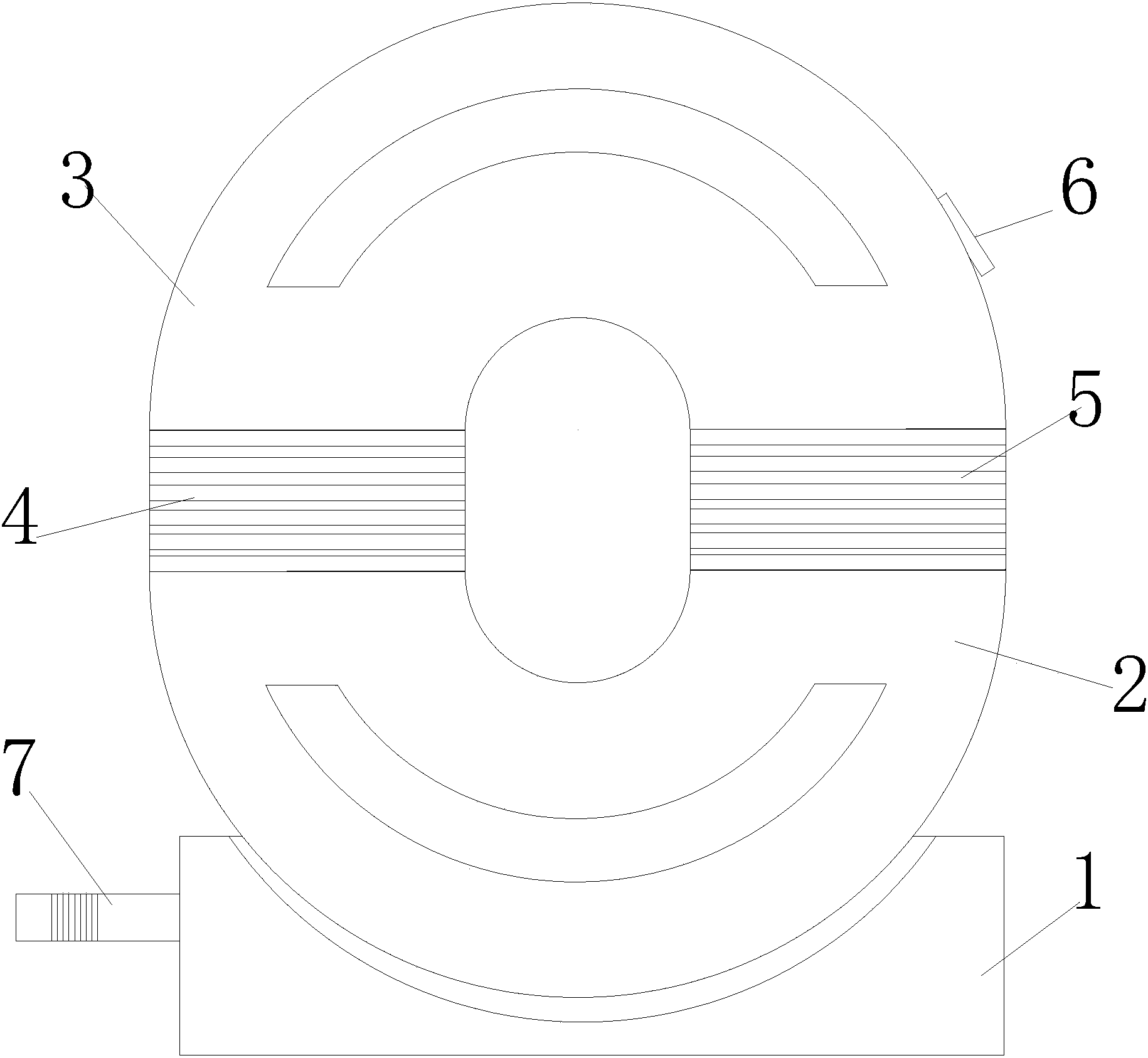

一种家庭污水过滤机，包括污水滤前存储盒、污水滤后存储盒、底座、第一过滤层和第二过滤层，所述污水滤后存储盒安装在底座的上端，所述第一过滤层安装在污水滤后存储盒的左上端，第二过滤层安装在污水滤后存储盒的右上端，所述污水滤前存储盒的左下端连接在在第一过滤层的上端，所述污水滤前存储盒的右下端连接在第二过滤层的上端，所述污水滤前存储盒的左右两下端均设置有第一出水孔，所述第一过滤层和第二过滤层的上端均设置有与第一出水孔对应的第一进水孔，所述污水滤后存储盒的左右两上端均设置有第二进水孔，所述第一过滤层和第二过滤层的下端均设置有与第二进水孔对应的第二出水孔。
优选地，所述污水滤前存储盒的右侧边设置有入水口，所述入水口连接水管。
优选地，污水滤后存储盒的左侧边设置有出水口，所述出水口通过橡胶皮圈连接有可伸缩式水龙头管并贯穿于底座。
优选地，所述第一过滤层和第二过滤层之间的结构形式相同，所述第一过滤层和第二过滤层均由若干层过滤片组成，相邻两个所述过滤片之间通过连接管连接。
优选地，所述第一过滤层和第二过滤层中水的渗透路程为回字形。
优选地，所述第一过滤层和第二过滤层均采用活性炭或珊瑚砂材质制成。
由于采用上述技术方案，本实用新型有益效果：本实用新型水滤前存储盒、污水滤后存储盒、底座、第一过滤层和第二过滤层，采用采用活性炭、细砂或珊瑚砂对污水进行滤化，可以很好的滤化水质同时也可降低成本，安全可靠，具有很强的实用性。
