申请日2018.05.13
公开(公告)日2019.01.04
IPC分类号C02F9/06
摘要
本实用新型公开了一种环保型电厂废水循环处理设备，包括废水电解箱，所述废水电解箱的一侧外表面靠近上端位置固定安装有进水口，所述废水电解箱的上端外表面活动安装有固定块，所述废水电解箱的另一侧外表面活动安装有中央沉淀箱，所述中央沉淀箱的一侧外表面活动安装有废水过滤箱，所述废水过滤箱的前端外表面活动安装有活动门。本实用新型所述的一种环保型电厂废水循环处理设备，设有水循环管道、连接盘和电解棒，能够循环处理废水，使每次废水处理的结果达到标准，并能够便于人们组装电厂循环处理设备，方便人们运输电厂废水处理设备，还能够取出电厂废水中含有的物质，让物质重复利用，带来更好的使用前景。
翻译权利要求书

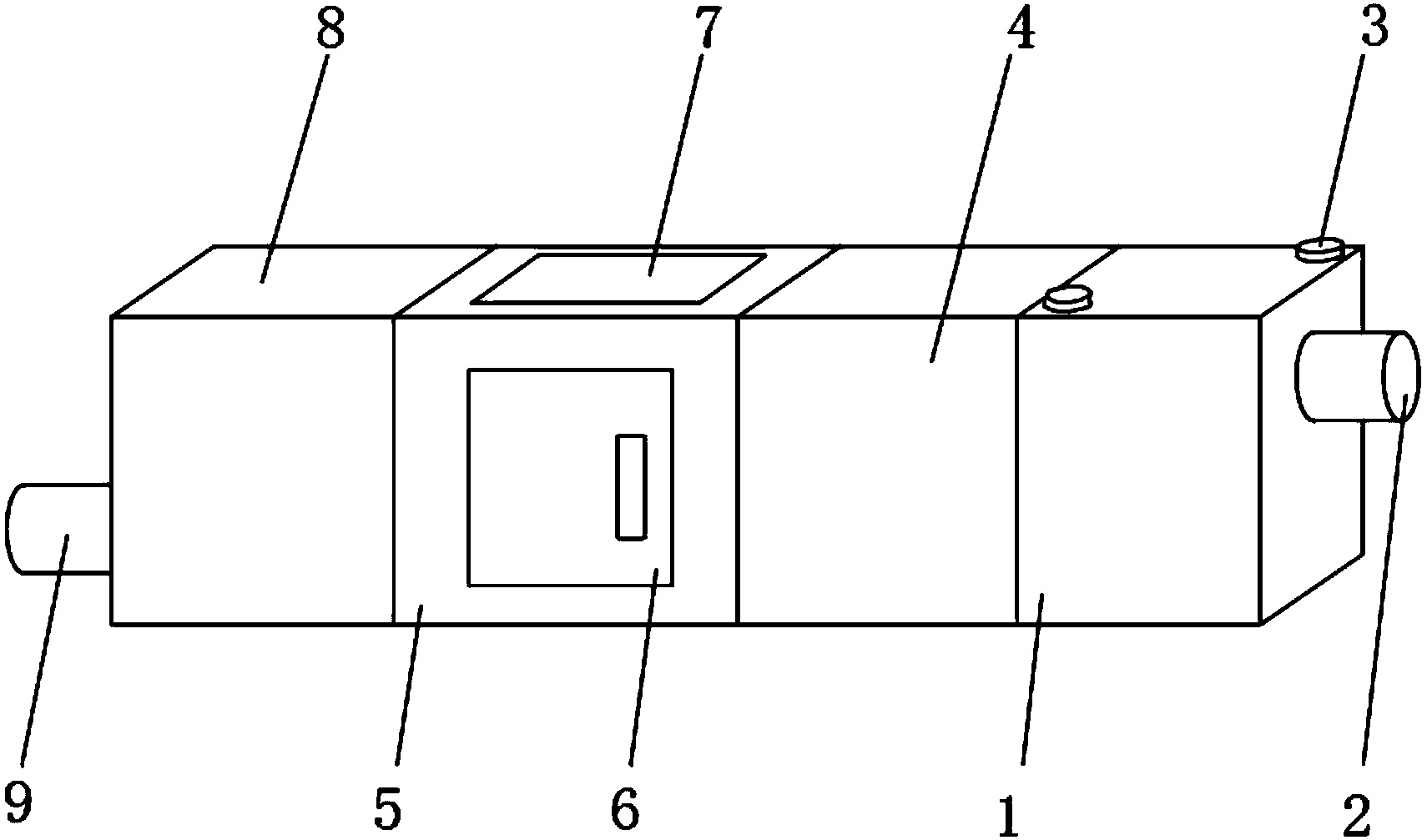

1.一种环保型电厂废水循环处理设备，包括废水电解箱(1)，其特征在于：所述废水电解箱(1)的一侧外表面靠近上端位置固定安装有进水口(2)，所述废水电解箱(1)的上端外表面活动安装有固定块(3)，所述废水电解箱(1)的另一侧外表面活动安装有中央沉淀箱(4)，所述中央沉淀箱(4)的一侧外表面活动安装有废水过滤箱(5)，所述废水过滤箱(5)的前端外表面活动安装有活动门(6)，所述废水过滤箱(5)的上端外表面设置有玻璃观察窗(7)，所述废水过滤箱(5)的一侧外表面活动安装有水质检测箱(8)，所述水质检测箱(8)的一侧外表面固定安装有出水管(9)，所述固定块(3)的下端外表面中间位置固定安装有连接块(10)，所述连接块(10)的下端外表面中间位置活动安装有电解棒(11)，所述水质检测箱(8)的内部一侧外表面固定安装有水质检测仪(12)，所述中央沉淀箱(4)的内部底端外表面固定安装有磁力吸板(13)，所述废水过滤箱(5)的内部下端外表面活动安装有石英过滤层(14)，所述石英过滤层(14)的一侧设置有单向阀门(15)，所述单向阀门(15)的下方设置有水循环管道(16)，所述中央沉淀箱(4)的一侧外表面中间位置固定安装有连接盘(17)，所述连接盘(17)的一侧外表面中间位置固定安装有连接管(18)，所述连接管(18)的内部外表面固定安装有密封橡胶垫(19)。
2.根据权利要求1所述的一种环保型电厂废水循环处理设备，其特征在于：所述固定块(3)的上端外表面中间位置设置有电源接口，所述电源接口的输出端与电解棒(11)、水质检测仪(12)和单向阀门(15)的输入端电性连接。
3.根据权利要求1所述的一种环保型电厂废水循环处理设备，其特征在于：所述活动门(6)的形状为长方形，且活动门(6)的前端外表面设置有门把手，所述连接块(10)的形状为圆柱体，且连接块(10)的外表面固定安装有旋转螺纹。
4.根据权利要求1所述的一种环保型电厂废水循环处理设备，其特征在于：所述石英过滤层(14)的一侧位于废水过滤箱(5)的内部固定安装有活性炭过滤网，且石英过滤层(14)和活性炭过滤网的形状均为长方体。
5.根据权利要求1所述的一种环保型电厂废水循环处理设备，其特征在于：所述水循环管道(16)的上方设置有逆流阀，逆流阀的数量为两组。
6.根据权利要求1所述的一种环保型电厂废水循环处理设备，其特征在于：所述单向阀门(15)的数量为三组，所述连接管(18)的前端外表面固定安装有连接螺纹。
说明书
一种环保型电厂废水循环处理设备
技术领域
本实用新型涉及废水循环处理设备领域，特别涉及一种环保型电厂废水循环处理设备。
背景技术
电厂废水处理设备是人们用于处理电厂使用过程中产生废水的常用设备，随着社会的快速发展，人们发明了环保型电厂废水处理设备，但是科技在不断的提高，导致现有的环保型电厂废水处理设备满足不了人们的需求;现有的废水处理设备在使用时存在一定的弊端，首先，电厂废水的处理效果不明确，使得该废水处理设备的实用性大大降低，其次，废水处理设备的体积比较大，不方便人们搬运，比较麻烦，最后，现有的废水处理设备不能提取电厂废水内部含有的物质，比较浪费，给人们的使用过程带来了一定的影响，为此，我们提出一种环保型电厂废水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种环保型电厂废水循环处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种环保型电厂废水循环处理设备，包括废水电解箱，所述废水电解箱的一侧外表面靠近上端位置固定安装有进水口，所述废水电解箱的上端外表面活动安装有固定块，所述废水电解箱的另一侧外表面活动安装有中央沉淀箱，所述中央沉淀箱的一侧外表面活动安装有废水过滤箱，所述废水过滤箱的前端外表面活动安装有活动门，所述废水过滤箱的上端外表面设置有玻璃观察窗，所述废水过滤箱的一侧外表面活动安装有水质检测箱，所述水质检测箱的一侧外表面固定安装有出水管，所述固定块的下端外表面中间位置固定安装有连接块，所述连接块的下端外表面中间位置活动安装有电解棒，所述水质检测箱的内部一侧外表面固定安装有水质检测仪，所述中央沉淀箱的内部底端外表面固定安装有磁力吸板，所述废水过滤箱的内部下端外表面活动安装有石英过滤层，所述石英过滤层的一侧设置有单向阀门，所述单向阀门的下方设置有水循环管道，所述中央沉淀箱的一侧外表面中间位置固定安装有连接盘，所述连接盘的一侧外表面中间位置固定安装有连接管，所述连接管的内部外表面固定安装有密封橡胶垫。
优选的，所述固定块的上端外表面中间位置设置有电源接口，所述电源接口的输出端与电解棒、水质检测仪和单向阀门的输入端电性连接。
优选的，所述活动门的形状为长方形，且活动门的前端外表面设置有门把手，所述连接块的形状为圆柱体，且连接块的外表面固定安装有旋转螺纹。
优选的，所述石英过滤层的一侧位于废水过滤箱的内部固定安装有活性炭过滤网，且石英过滤层和活性炭过滤网的形状均为长方体。
优选的，所述水循环管道的上方设置有逆流阀，逆流阀的数量为两组。
优选的，所述单向阀门的数量为三组，所述连接管的前端外表面固定安装有连接螺纹。
与现有技术相比，本实用新型具有如下有益效果：该环保型电厂废水循环处理设备，通过设置的水循环管道，结合水质检测仪，能够循环处理废水，使每次废水处理的结果达到标准，使废水处理设备的效果更加，满足人们的使用要求，通过设置的连接盘，能够便于人们组装电厂循环处理设备，方便人们运输电厂废水处理设备，通过设置的电解棒和磁力吸板，能够取出电厂废水中含有的物质，让物质重复利用，节约能源，通过设置的固定块，能够便于人们更换电解棒，比较实用，整个环保型电厂废水循环处理设备的结构比较简单，操作方便，使用的效果相对于传统方式更好。
