申请日2018.08.20
公开(公告)日2018.11.27
IPC分类号C02F9/12; C02F9/08; C02F9/06; B01D53/18
摘要
本发明公开一种工业废气及废水、循环冷却水物化处理系统，包括：混合水池，过滤设备，循环水池，热交换器，工业水源、废气、废水的管道连接至混合水池，混合水池通过管道连接至过滤设备的前端，过滤设备后端出水连接至循坏水池的入水端，循坏水池出水端连接至热交换器的前端，热交换器经过回水管道后的第一出水端循环连接至循环水池、第二出水端连接至过滤设备的前端，其中，循环水池内和/或循环水池进、出水端设有水处理器，循环水池进、出水端设有氧化剂注入装置和/或环保添加剂注入装置。本案可以同时处理废水和废气，出水水质纯净，系统稳定性高，以最低成本提供安全、高效的工作环境，减少药剂、废水，CO2等的排放。
权利要求书
1.一种工业废气及废水、循环冷却水物化处理系统，其特征在于，包括：混合水池，过滤设备，循环水池，热交换器，工业水源、废气、废水的管道连接至混合水池，混合水池通过管道连接至过滤设备的前端，过滤设备后端出水连接至循坏水池的入水端，循坏水池出水端连接至热交换器的前端，热交换器经过回水管道后的第一出水端循环连接至循环水池、第二出水端连接至过滤设备的前端，其中，所述循环水池内和/或循环水池进、出水端设有水处理器，所述循环水池进、出水端设有氧化剂注入装置和/或环保添加剂注入装置。
2.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述氧化剂注入装置设于过滤设备上，环保添加剂注入装置设于循坏水池上，和/或，循坏水池出水端经由水处理器处理后连接至热交换器的前端。
3.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述混合水池包括底部的排泥渣口和后端的出水水池，出水水池通过管道连接至过滤设备，和/或，所述混合水池通过管道经由过滤设备连接至循环水池。
4.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述过滤设备前端、与出水水池之间安装有水处理器，和/或，所述过滤设备后端经由水处理器处理后出水连接至循坏水池的入水端。
5.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述过滤设备包括过滤器或过滤池，所述过滤器采用纤维过滤器或砂滤过滤器，所述过滤池采用纤维过滤池或砂滤过滤池，和/或，所述过滤设备底部具有用于排出污水、泥渣的排污口。
6.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：还包括，城市用水和/或回用中水的管道连接至循环水池的入水端，和/或，所述城市用水和/或回用中水的管道经过水处理器后连接至循环水池的入水端。
7.根据权利要求6所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述循环水池内设有水处理器。
8.根据权利要求1-7任一所述的工业废气及废水、循环冷却水物化处理系统，其特征在于，所述水处理器包括绿点水活器、远红外线水处理装置、电解水处理装置、超声波水处理装置、静电水处理装置中的至少一种，和/或所述绿点水活器为磁化装置。
9.根据权利要求1所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：所述氧化剂包括双氧水、臭氧、次氯酸钠、次氯酸钙、二氧化氯、次溴钠，和/或，所述环保添加剂按照质量份包括以下组分：三聚磷酸钠和/或磷酸三钠0-15份，磺酸盐0.1-15份，有机磷酸盐0.1-38份，聚羟酸0.1-25份，唑类0.1-3份，水0-50份。
10.根据权利要求9所述的工业废气及废水、循环冷却水物化处理系统，其特征在于：和/或所述磺酸盐为氨基磺酸、烷基磺酸、烷基磺酸中的一种;和/或所述磷酸盐为和/或所述的唑类为苯并三氮唑、甲基苯并噻唑、巯基苯并噻唑中的一种;有机磷酸盐为氨甲基磷酸、乙二胺四甲基磷酸、羟基乙基二磷酸中的两种。
说明书
工业废气及废水、循环冷却水物化处理系统
技术领域
本案属于废弃物处理系统技术领域，主要涉及一种工业废气及废水、循环冷却水物化处理系统。
背景技术
水是生命的源泉，是生命存在与经济发展的必要条件，但是随着经济的迅猛发展、人口的增长，水资源质量不断下降，水环境持续恶化，由于污染导致的缺水和事故不断发生，不仅使工厂停产，农业减产甚至绝收，而且造成了不良的的社会影响和较大的经济损失，严重的威胁了社会的可持续发展，工业生产的废气、废水是污染的主要来源，因此，为了节约水资源，保护环境，废气，废水等的回收利用就尤为重要及迫切。广义的废水物化处理，采用物理及化学的方式处理废水，即采用非生物的处理方式处理废水。狭义的废水物化处理，则是采用物理化学的方式处理废水，而物理化学处理和物理处理、化学处理合为广义废水物化处理的三种方式。
现有技术中的废气，废水等的回收利用都只能实现废气或废水中的一种，不能够实现同时回收处理废气、废水，且回收处理过程中会产生药剂、废水，CO2等的排放，产生二次污染。
发明内容
本发明公开了一种出水水质纯净，系统稳定性高，以低成本提供安全、高效的工作环境的工业废气及废水、循环冷却水一体化物化处理系统。
本发明的目的是这样实现的：

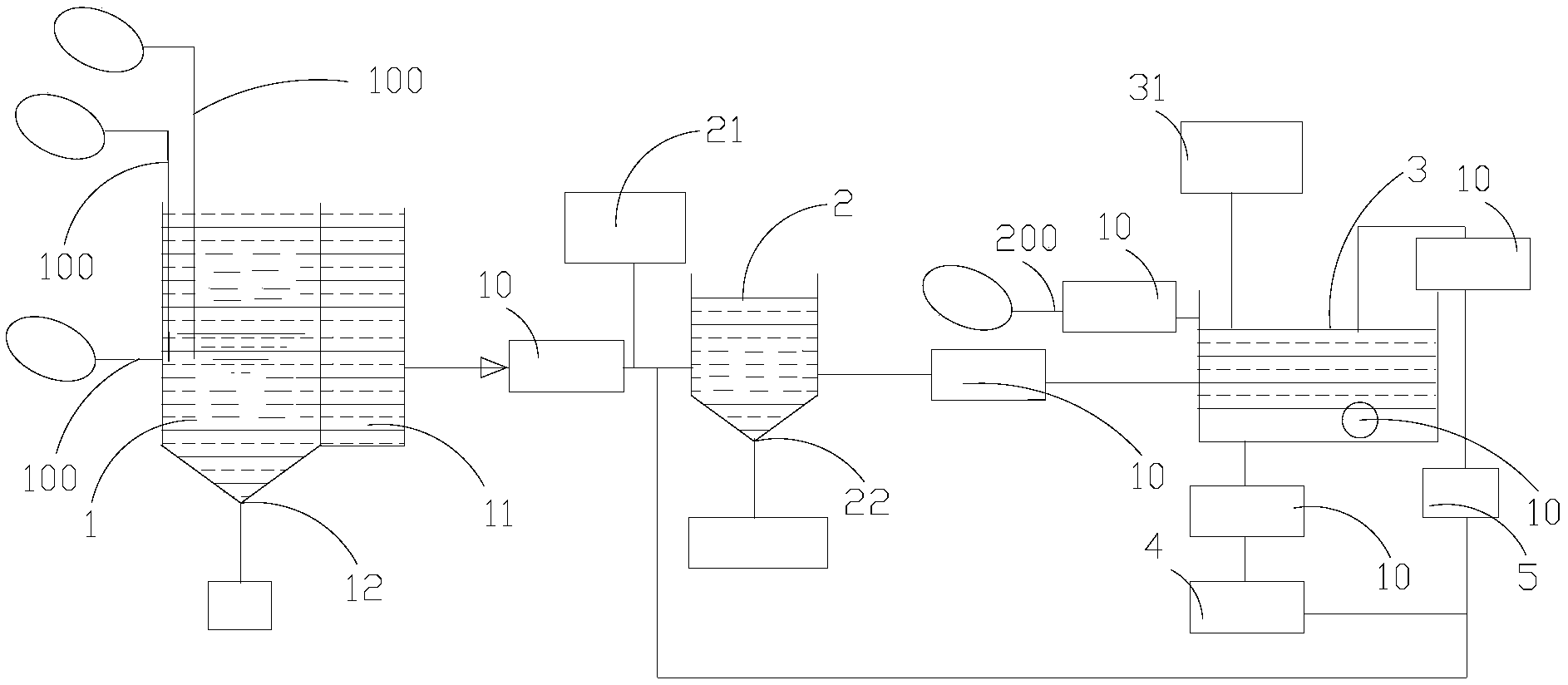

一种工业废气及废水、循环冷却水物化处理系统，包括：混合水池，过滤设备，循环水池，热交换器，工业水源、废气、废水的管道连接至混合水池，混合水池通过管道连接至过滤设备的前端，过滤设备后端出水连接至循坏水池的入水端，循坏水池出水端连接至热交换器的前端，热交换器经过回水管道后的第一出水端循环连接至循环水池、第二出水端连接至过滤设备的前端，其中，所述循环水池内和/或循环水池进、出水端设有水处理器，所述循环水池进、出水端设有氧化剂注入装置和/或环保添加剂注入装置。
进一步地，所述氧化剂注入装置设于过滤设备上，环保添加剂注入装置设于循坏水池上，和/或，循坏水池出水端经由水处理器处理后连接至热交换器的前端。
进一步地，所述混合水池包括底部的排泥渣口和后端的出水水池，出水水池通过管道连接至过滤设备，和/或，所述混合水池通过管道经由过滤设备连接至循环水池。
进一步地，所述过滤设备前端、与出水水池之间安装有水处理器，和/或，所述过滤设备后端经由水处理器处理后出水连接至循坏水池的入水端。
进一步地，所述过滤设备包括过滤器或过滤池，所述过滤器采用纤维过滤器或砂滤过滤器，所述过滤池采用纤维过滤池或砂滤过滤池，和/或，所述过滤设备底部具有用于排出污水、泥渣的排污口。
进一步地，还包括，城市用水和/或回用中水的管道连接至循环水池的入水端，和/或，所述城市用水和/或回用中水的管道经过水处理器后连接至循环水池的入水端。
进一步地，所述循环水池内设有水处理器。
进一步地，所述水处理器包括绿点水活器、远红外线水处理装置、电解水处理装置、超声波水处理装置、静电水处理装置中的至少一种，和/或所述绿点水活器为磁化装置。
进一步地，所述氧化剂包括双氧水、臭氧、次氯酸钠、次氯酸钙、二氧化氯、次溴钠，和/或，所述环保添加剂按照质量份包括以下组分：三聚磷酸钠和/或磷酸三钠0-15份，磺酸盐0.1-15份，有机磷酸盐0.1-38份，聚羟酸0.1-25份，唑类0.1-3份，水0-50份。
进一步地，和/或所述磺酸盐为氨基磺酸、烷基磺酸、烷基磺酸中的一种;和/或所述磷酸盐为和/或所述的唑类为苯并三氮唑、甲基苯并噻唑、巯基苯并噻唑中的一种;有机磷酸盐为氨甲基磷酸、乙二胺四甲基磷酸、羟基乙基二磷酸中的两种。
本发明与现有技术相比，具有如下有益效果：本案的工业废气及废水、循环冷却水物化处理系统采用一种新型的水回用处理方式，提出了一种全新设计的工业废气、废水，循环冷却水的一体化处理系统，可以同时处理废水和废气，出水水质纯净，系统稳定性高，以最低成本提供安全、高效的工作环境，减少药剂、废水，CO2等的排放。此处理方式减少了水资源的浪费，回收利用每个水源，与现有技术相比，本案的技术效果在于：
(1)超低腐蚀率：过滤设备可将系统原有沉积物、或易氧化的铁锈去除，避免管道发生点蚀;
(2)可以控制微生物;
(3)减少系统水垢形成，延长设备使用寿命;
(4)避免了现有技术中以自来水作为补充水，本案的处理系统可以用废水等作为补充水，节约了成本和用水量，减少废水排放，减少药剂的使用。
