化学工业用重金属废水处理装置及其操作方法

发布时间:2019-2-23 16:32:49  中国污水处理工程网

  申请日2018.10.15

  公开(公告)日2019.01.18

  IPC分类号C02F9/14; C02F101/20; C02F101/22; C02F101/18

  摘要

  本发明涉及化工环保技术领域,且公开了一种化学工业用重金属废水处理装置,包括底座,所述底座的顶部固定安装有箱体,箱体内腔的底部固定安装有隔板,隔板的数量为两个,隔板的两侧和箱体的内壁均固定安装有稳定块。该化学工业用重金属废水处理装置及其操作方法,通过向第一个处理箱的内部投放亚硫酸氢钠固体粉末和氢氧化钠固体粉末,使其溶于废水中,利用亚硫酸氢钠和氢氧化钠分别与废水中的重金属离子发生置换反应,从而有利于废水中重金属的沉淀,再通过微生物絮凝剂与残留的重金属离子发生絮凝反应,加快和提高沉淀效果,利用活性炭吸附废水中的有毒有害物质以及残留的重金属成分,从而提高该装置对重金属废水的处理效果。

  权利要求书

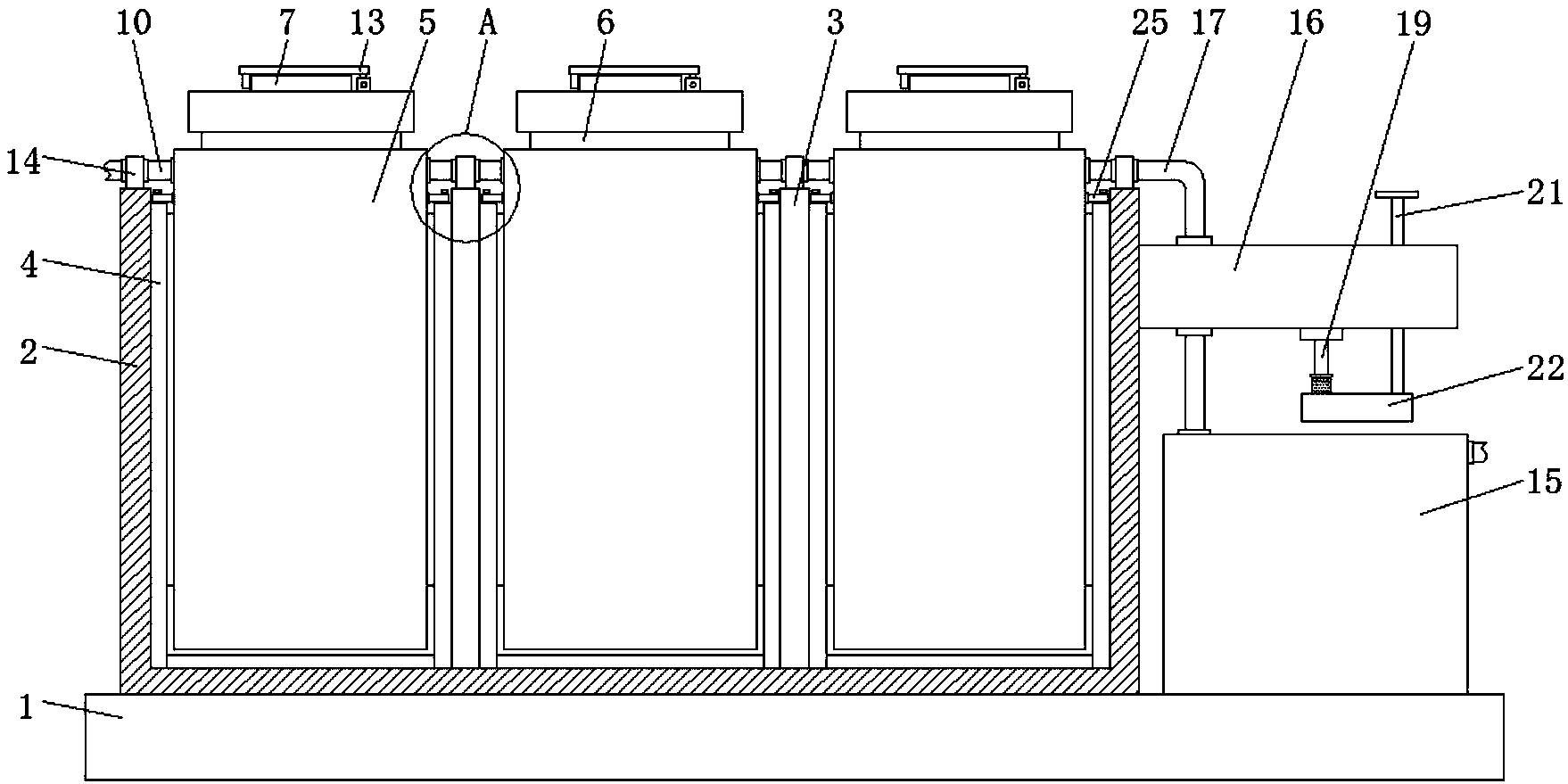

  1.一种化学工业用重金属废水处理装置,包括底座(1),其特征在于:所述底座(1)的顶部固定安装有箱体(2),所述箱体(2)内腔的底部固定安装有隔板(3),所述隔板(3)的数量为两个,所述隔板(3)的两侧和箱体(2)的内壁均固定安装有稳定块(4),两个相邻的稳定块(4)之间放置有位于箱体(2)内部的处理箱(5)且相互活动连接,所述处理箱(5)的顶端延伸至箱体(2)的外部且活动套装有活塞(6),所述活塞(6)的顶部固定套装有进料管(7),所述进料管(7)的底端贯穿活塞(6)并延伸至处理箱(5)的内部,两个所述活塞(6)的底部固定安装有位于进料管(7)两侧的第一支杆(8),两个所述第一支杆(8)的另一端固定安装有承接盒(9),另一个所述活塞(6)的底部固定安装有位于进料管(7)两侧的第二支杆(11),两个所述第二支杆(11)的另一端固定安装有吸附笼(12),所述处理箱(5)两侧的顶部均螺纹套接有连接管(10),所述底座(1)的顶部固定安装有位于箱体(2)右侧的蓄水箱(15),所述箱体(2)的右侧固定安装有位于蓄水箱(15)上方的悬臂(16),所述悬臂(16)的左侧固定套装有导管(17),所述导管(17)的一端延伸至悬臂(16)的上方且与连接管(10)的另一端相连通,所述导管(17)的另一端延伸至蓄水箱(15)内腔的底部,所述悬臂(16)的内部固定套装有重金属检测仪(18),所述重金属检测仪(18)的底端延伸至悬臂(16)的下方且固定安装有检测探头(19),所述悬臂(16)的内部固定套装有位于重金属检测仪(18)右侧的腔体(20),所述腔体(20)的内部活动套装有活动杆(21),所述活动杆(21)的上下两端均贯穿并延伸至悬臂(16)的外部,所述活动杆(21)的底端固定安装有位于检测探头(19)下方的样品盒(22),所述活动杆(21)的外表面固定套装有被动板(23),所述被动板(23)的底部通过压缩弹簧(24)与腔体(20)的底部传动连接,所述压缩弹簧(24)活动套装在活动杆(21)的外表面。

  2.根据权利要求1所述的一种化学工业用重金属废水处理装置,其特征在于:所述隔板(3)的外表面与箱体(2)的内壁固定连接,且两个隔板(3)将箱体(2)的内部分为三等分。

  3.根据权利要求1所述的一种化学工业用重金属废水处理装置,其特征在于:所述承接盒(9)的宽度和吸附笼(12)的外径均与处理箱(5)顶部的开口径相等。

  4.根据权利要求1所述的一种化学工业用重金属废水处理装置,其特征在于:所述进料管(7)的顶部活动连接有盖板(13),所述盖板(13)底部的一侧固定安装有位于进料管(7)右侧的活动扣,且活动扣的底部与活塞(6)的顶部固定连接。

  5.根据权利要求1所述的一种化学工业用重金属废水处理装置,其特征在于:所述箱体(2)和隔板(3)的顶部均固定安装有联接套(14),所述连接管(10)的另一端延伸至联接套(14)的内部且相互螺纹套接。

  6.根据权利要求1所述的一种化学工业用重金属废水处理装置,其特征在于:所述处理箱(5)的两侧均固定安装有位于连接管(10)与稳定块(4)之间的固定板(25),所述固定板(25)的另一端通过销钉与稳定块(4)的顶部固定连接。

  7.一种化学工业用重金属废水处理操作方法,其特征在于:具体操作步骤如下:

  第一步:将适量的亚硫酸氢钠固体粉末和氢氧化钠固体粉末从进料管(7)处投放至第一个处理箱(5)的内部,然后向第二个处理箱(5)的内部投放微生物絮凝剂,向第三个处理箱(5)内部的吸附笼(12)内投放足量的活性炭;

  第二步:将各个连接管(10)的另一端分别与相邻的联接套(14)相套接,然后将化学工业产生的废水通过管道与最左边的联接套(14)相连通,废水经由外接管道进入第一个处理箱(5)的内部,亚硫酸氢钠固体粉末和氢氧化钠固体粉末溶于废水,废水中的重金属离子与亚硫酸氢钠和氢氧化钠发生置换反应,重金属沉淀物沉淀至承接盒(9)的内部,废水溢满第一个处理箱(5)后流至第二个处理箱(5)内,微生物絮凝剂颗粒通过离子键、氢键和范德华力同时吸附多个重金属胶体颗粒,在颗粒间产生架桥现象,形成一种网状三维结构而沉淀下来,废水溢满第二个处理箱(5)后流至第三个处理箱(5)内,活性炭吸附废水中的铬和氰等残留重金属成分,废水溢满第三个处理箱(5)后经由导管(17)流至蓄水箱(15)的内部,最后排出;

  第三步:按压活动杆(21),活动杆(21)带动被动板(23)下压压缩弹簧(24),活动杆(21)带动样品盒(22)下移至蓄水箱(15)的内部盛满废水,然后松开活动杆(21),压缩弹簧(24)反向作用于被动板(13),活动杆(21)带动样品盒(22)上移,检测探头(19)的底端与样品盒(22)内的废水相接触,进行检测。

  8.根据权利要求6所述的一种化学工业用重金属废水处理操作方法,其特征在于:所述活动杆(21)的下压长度大于悬臂(16)与蓄水箱(15)之间的距离。

  9.根据权利要求6所述的一种化学工业用重金属废水处理操作方法,其特征在于:所述压缩弹簧(24)的弹性足以支撑样品盒(22)中的废水重量。

  说明书

  一种化学工业用重金属废水处理装置及其操作方法

  技术领域

  本发明涉及化工环保技术领域,具体为一种化学工业用重金属废水处理装置及其操作方法。

  背景技术

  化学工业又称化学加工工业,泛指生产过程中化学方法占主要地位的过程工业,在进行化工生产的过程中,会产生大量化工废水,化工废水就是在化工生产中排放出的工艺废水、冷却水、废气洗涤水、设备及场地冲洗水等废水,这些废水如果不经过处理而排放,会造成水体的不同性质和不同程度的污染,从而危害人类的健康,影响工农业的生产。

  重金属废水是化工废水中的一种,废水中的重金属一般不能分解破坏,只能转移其存在位置和转变其物化形态,常采用化学沉淀法和离子交换法等进行处理,处理后的水中重金属低于排放标准可以排放或回用,形成新的重金属浓缩产物尽量回收利用或加以无害化处理,但是,目前的处理设备大多只能进行单一处理,处理效果较差,处理成本过高,不能满足各大工厂的需要,为此,我们提出一种化学工业用重金属废水处理装置及其操作方法。

  发明内容

  本发明提供了一种化学工业用重金属废水处理装置及其操作方法,具备化学沉淀和絮凝双处理,成本低,操作方便的优点,解决了目前的处理设备大多只能进行单一处理,处理效果较差,处理成本过高,不能满足各大工厂的需要的问题。

  本发明提供如下技术方案:一种化学工业用重金属废水处理装置,包括底座,所述底座的顶部固定安装有箱体,所述箱体内腔的底部固定安装有隔板,所述隔板的数量为两个,所述隔板的两侧和箱体的内壁均固定安装有稳定块,两个相邻的稳定块之间放置有位于箱体内部的处理箱且相互活动连接,所述处理箱的顶端延伸至箱体的外部且活动套装有活塞,所述活塞的顶部固定套装有进料管,所述进料管的底端贯穿活塞并延伸至处理箱的内部,两个所述活塞的底部固定安装有位于进料管两侧的第一支杆,两个所述第一支杆的另一端固定安装有承接盒,另一个所述活塞的底部固定安装有位于进料管两侧的第二支杆,两个所述第二支杆的另一端固定安装有吸附笼,所述处理箱两侧的顶部均螺纹套接有连接管,所述底座的顶部固定安装有位于箱体右侧的蓄水箱,所述箱体的右侧固定安装有位于蓄水箱上方的悬臂,所述悬臂的左侧固定套装有导管,所述导管的一端延伸至悬臂的上方且与连接管的另一端相连通,所述导管的另一端延伸至蓄水箱内腔的底部,所述悬臂的内部固定套装有重金属检测仪,所述重金属检测仪的底端延伸至悬臂的下方且固定安装有检测探头,所述悬臂的内部固定套装有位于重金属检测仪右侧的腔体,所述腔体的内部活动套装有活动杆,所述活动杆的上下两端均贯穿并延伸至悬臂的外部,所述活动杆的底端固定安装有位于检测探头下方的样品盒,所述活动杆的外表面固定套装有被动板,所述被动板的底部通过压缩弹簧与腔体的底部传动连接,所述压缩弹簧活动套装在活动杆的外表面。

  优选的,所述隔板的外表面与箱体的内壁固定连接,且两个隔板将箱体的内部分为三等分。

  优选的,所述承接盒的宽度和吸附笼的外径均与处理箱顶部的开口径相等。

  优选的,所述进料管的顶部活动连接有盖板,所述盖板底部的一侧固定安装有位于进料管右侧的活动扣,且活动扣的底部与活塞的顶部固定连接。

  优选的,所述箱体和隔板的顶部均固定安装有联接套,所述连接管的另一端延伸至联接套的内部且相互螺纹套接。

  优选的,所述处理箱的两侧均固定安装有位于连接管与稳定块之间的固定板,所述固定板的另一端通过销钉与稳定块的顶部固定连接。

  一种化学工业用重金属废水处理操作方法,其特征在于:具体操作步骤如下:

  第一步:将适量的亚硫酸氢钠固体粉末和氢氧化钠固体粉末从进料管处投放至第一个处理箱的内部,然后向第二个处理箱的内部投放微生物絮凝剂,向第三个处理箱内部的吸附笼内投放足量的活性炭;

  第二步:将各个连接管的另一端分别与相邻的联接套相套接,然后将化学工业产生的废水通过管道与最左边的联接套相连通,废水经由外接管道进入第一个处理箱的内部,亚硫酸氢钠固体粉末和氢氧化钠固体粉末溶于废水,废水中的重金属离子与亚硫酸氢钠和氢氧化钠发生置换反应,重金属沉淀物沉淀至承接盒的内部,废水溢满第一个处理箱后流至第二个处理箱内,微生物絮凝剂颗粒通过离子键、氢键和范德华力同时吸附多个重金属胶体颗粒,在颗粒间产生架桥现象,形成一种网状三维结构而沉淀下来,废水溢满第二个处理箱后流至第三个处理箱内,活性炭吸附废水中的铬和氰等残留重金属成分,废水溢满第三个处理箱后经由导管流至蓄水箱的内部,最后排出;

  第三步:按压活动杆,活动杆带动被动板下压压缩弹簧,活动杆带动样品盒下移至蓄水箱的内部盛满废水,然后松开活动杆,压缩弹簧反向作用于被动板,活动杆带动样品盒上移,检测探头的底端与样品盒内的废水相接触,进行检测。

  优选的,所述活动杆的下压长度大于悬臂与蓄水箱之间的距离。

  优选的,所述压缩弹簧的弹性足以支撑样品盒中的废水重量。

  本发明具备以下有益效果:

  1、该化学工业用重金属废水处理装置及其操作方法,通过向第一个处理箱的内部投放亚硫酸氢钠固体粉末和氢氧化钠固体粉末,使其溶于废水中,利用亚硫酸氢钠和氢氧化钠分别与废水中的重金属离子发生置换反应,从而有利于废水中重金属的沉淀,再通过微生物絮凝剂与残留的重金属离子发生絮凝反应,加快和提高沉淀效果,利用活性炭吸附废水中的有毒有害物质以及残留的重金属成分,从而提高该装置对重金属废水的处理效果。

  2、该化学工业用重金属废水处理装置及其操作方法,通过固定板与销钉和稳定板的连接,便于处理箱的安装与拆卸,利用连接管与联接套和处理箱的螺纹套接,有利于提高使用便捷性,再通过活动杆带动被动板挤压压缩弹簧,利用压缩弹簧发生弹性形变而产生的反向作用力,实现活动杆带动样品盒的升降,从而有利于实时检测废水样品的重金属含量,提高使用便捷性。
