申请日2017.12.25
公开(公告)日2018.08.17
IPC分类号C02F9/02
摘要
本实用新型公开了一种结构简单、操作方便的洗车废水处理器，属于环保设备领域。它包括支架、收集洗车废水的调节池，所述支架上设有通过管道依次连接的吸附净化箱、高压泵、粗过滤器、精过滤器和中空纤维柱式膜，所述吸附净化箱通过管道与调节池连通，调节池中设有液位浮球，所述吸附净化箱中立设有对汽车废水净化的活性炭吸附板，所述精过滤器和中空纤维柱式膜之间的管道上设有电接点压力表，还包括电控箱，电控箱分别与液位浮球、高压泵和电接点压力表电气连接。
权利要求书

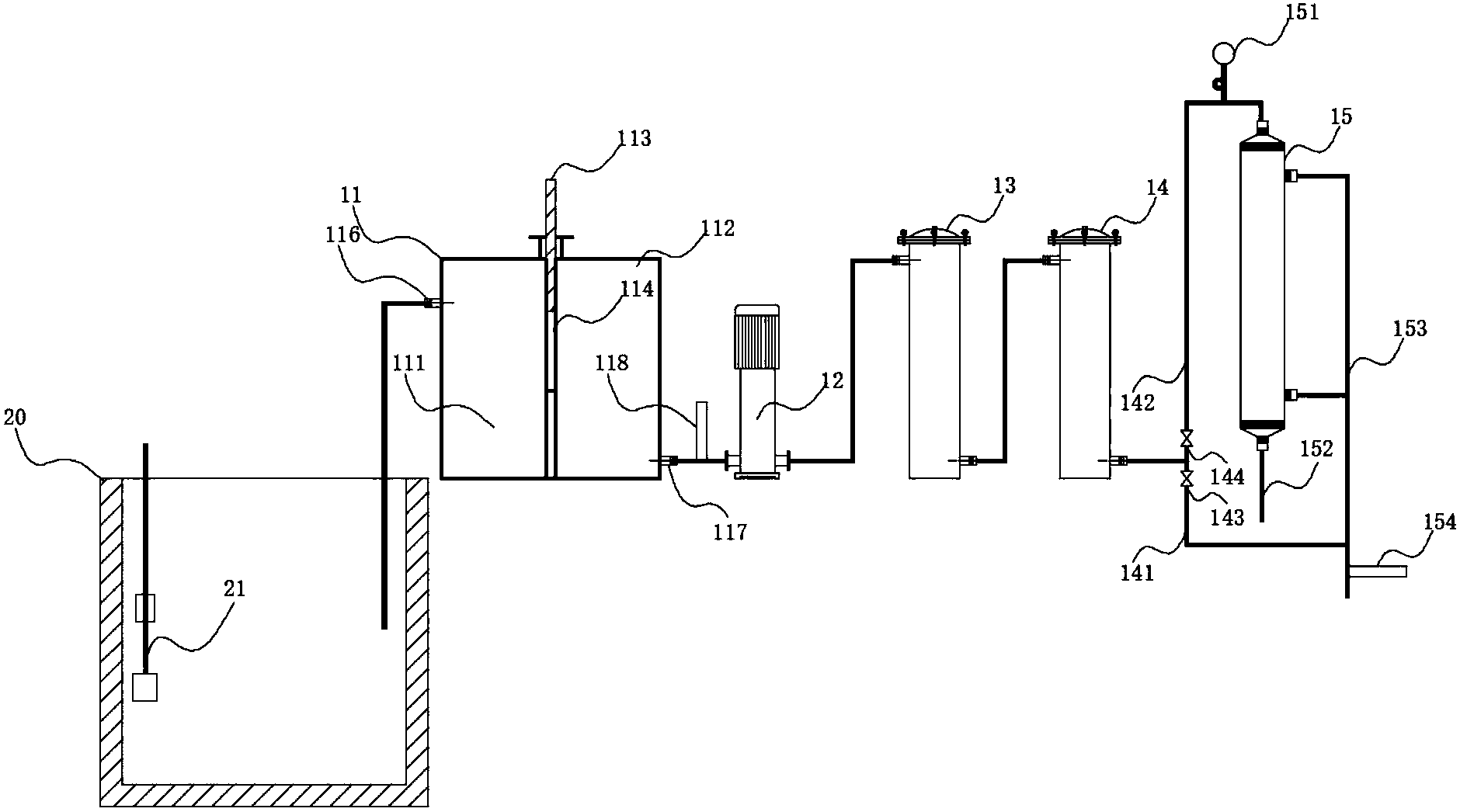

1.一种洗车废水处理器，包括支架、收集洗车废水的调节池，其特征在于：所述支架上设有通过管道依次连接的吸附净化箱、高压泵、粗过滤器、精过滤器和中空纤维柱式膜，所述吸附净化箱通过管道与调节池连通，调节池中设有液位浮球，所述吸附净化箱中立设有对汽车废水净化的活性炭吸附板，所述精过滤器和中空纤维柱式膜之间的管道上设有电接点压力表，还包括电控箱，电控箱分别与液位浮球、高压泵和电接点压力表电气连接。
2.根据权利要求1所述的洗车废水处理器，其特征在于：所述吸附净化箱的中部设有卡槽，所述活性炭吸附板可拆卸地设置在该卡槽中，将吸附净化箱分为进水格和出水格，进水格上设有与调节池连通的进水口，出水格上设有与高压泵连通的出水口。
3.根据权利要求2所述的洗车废水处理器，其特征在于：所述进水口的高度高于出水口的高度。
4.根据权利要求3所述的洗车废水处理器，其特征在于：所述吸附净化箱的上方开口，该开口上设有密封盖。
5.根据权利要求1至4任一项所述的洗车废水处理器，其特征在于：所述精过滤器和中空纤维柱式膜之间的管道上设有支管、污水阀，所述支管上设有净水阀。
6.根据权利要求5所述的洗车废水 处理器，其特征在于：所述中空纤维柱式膜的浓水口上连接有浓水管，浓水管与调节池连通，所述中空纤维柱式膜的产水口上连接有净水管。
7.根据权利要求6所述的洗车废水处理器，其特征在于：所述吸附净化箱和高压泵之间的管道上设有第一电导率仪，所述支管的输出端接入净水管中，净水管上设有第二电导率仪。
说明书
一种洗车废水处理器
技术领域
本实用新型属于环保设备领域，涉及一种洗车废水处理器。
背景技术
汽车在行驶过程中很容易受污染，车体和玻璃所粘附的污垢主要是尘埃、燃料燃烧不完全的油烟和空气中漂浮的各种微粒等。底盘和车轮粘附的污垢主要是泥沙、路面沥青、煤焦油和燃烧油等。洗车水中所含有的清洗剂与汽车上被冲刷下的泥沙、油污等混合形成洗车废水。
目前，大部分的洗车行仍是使用自来水清洗，并且洗车产生的污水也未经处理后直接排放，导致了资源的浪费及水体、环境的污染。而现有的洗车废水处理技术及设备普遍存着工艺复杂，成本高，占地大等缺点。因此需要提供一种高效、便捷的洗车废水处理设备，以达到节约资源，保护环境的目的。
实用新型内容
本实用新型的目的就是为了解决上述问题，提供一种结构简单、操作方便的洗车废水处理器。
本实用新型可通过以下技术方案实现：一种洗车废水处理器，包括支架、收集洗车废水的调节池，所述支架上设有通过管道依次连接的吸附净化箱、高压泵、粗过滤器、精过滤器和中空纤维柱式膜，所述吸附净化箱通过管道与调节池连通，调节池中设有液位浮球，所述吸附净化箱中立设有对汽车废水净化的活性炭吸附板，所述精过滤器和中空纤维柱式膜之间的管道上设有电接点压力表，还包括电控箱，电控箱分别与液位浮球、高压泵和电接点压力表电气连接。
优选地，所述吸附净化箱的中部设有卡槽，所述活性炭吸附板可拆卸地设置在该卡槽中，将吸附净化箱分为进水格和出水格，进水格上设有与调节池连通的进水口，出水格上设有与高压泵连通的出水口。
优选地，所述进水口的高度高于出水口的高度。
优选地，所述吸附净化箱的上方开口，该开口上设有密封盖。
优选地，所述精过滤器和中空纤维柱式膜之间的管道上设有支管、污水阀，所述支管上设有净水阀。
优选地，所述中空纤维柱式膜的浓水口上连接有浓水管，浓水管与调节池连通，所述中空纤维柱式膜的产水口上连接有净水管。
优选地，所述吸附净化箱和高压泵之间的管道上设有第一电导率仪，所述支管的输出端接入净水管中，净水管上设有第二电导率仪。
与现有技术相比，本实用新型有以下有益效果：本实用新型洗车废水处理器中，污水依次吸附净化箱、高压泵、粗过滤器、精过滤器和中空纤维柱式膜逐级过滤净化后可回用至洗车线，以达到循环使用循环处理的效果，具有结构简单，自动化程度高，节能环保，实用性强等优点。
