申请日2018.01.15
公开(公告)日2018.08.31
IPC分类号C02F1/30; C02F1/72; B01F13/02; B01F7/18
摘要
本实用新型涉及一种高效光催化污水处理装置，包括支座及固定安装在支座上的净化罐，其特征在于：在所述净化罐顶端设置有进水管及光催化剂进料管，在所述净化罐内设置有光源，在所述净化罐底端设置有出水管，在所述净化罐内对应所述出水管位置处依次设置有第一过滤层及第二过滤层，在所述净化罐的底部设置有曝气搅拌装置，在所述净化罐的顶端设置有排气阀。本实用新型结构设计科学合理，通过曝气搅拌机构的设置能够实现污水与光催化剂的高效充分混合，提高污水处理效率，并能够对光源进行及时散热，保证污水处理装置的正常使用，提高使用寿命。
权利要求书
1.一种高效光催化污水处理装置，包括支座及固定安装在支座上的净化罐，其特征在于：在所述净化罐顶端设置有进水管及光催化剂进料管，在所述净化罐内设置有光源，在所述净化罐底端设置有出水管，在所述净化罐内对应所述出水管位置处依次设置有第一过滤层及第二过滤层，在所述净化罐的底部设置有曝气搅拌机构，在所述净化罐的顶端设置有排气阀。
2.根据权利要求1所述的高效光催化污水处理装置，其特征在于：所述曝气搅拌机构包括微型电机、旋转储气筒及旋转桨叶，在所述净化罐的底端设置有旋转储气筒，所述旋转储气筒的底端设置有微型电机，所述储气筒的顶端设置有若干旋转桨叶，所述旋转储气筒上设置有进气口，所述若干旋转桨叶上设置有气体通道，所述气体通道连通所述储气筒，所述气体通道上设置有若干曝气喷嘴。
3.根据权利要求1所述的高效光催化污水处理装置，其特征在于：在所述光源上设置有透明的U型冷水循环罩。
4.根据权利要求1所述的高效光催化污水处理装置，其特征在于：所述净化罐的侧壁上设置有人孔，所述人孔上设置有挡板。
5.根据权利要求1所述的高效光催化污水处理装置，其特征在于：在所述进水管上设置有进水阀。
6.根据权利要求1所述的高效光催化污水处理装置，其特征在于：在所述光催化剂进料管上设置有进料阀。
7.根据权利要求1所述的高效光催化污水处理装置，其特征在于：在所述出水管上设置有出水阀。
说明书
一种高效光催化污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及污水处理装置，特别涉及一种高效光催化污水处理装置。
背景技术
水是生命之源，随着社会经济的发展和人口的增加，水中污染物的种类越来越多，污染物难降解程度也日益增强，传统的污水处理方法在去除这些难降解的污染物时效果并不好。近年来，随着光催化氧化技术的不断发展，此技术在污水处理方面的应用越来越多，光催化剂利用自然光或者紫外光对污染物进行催化氧化，效率高，且几乎没有污染物残留，反应过程简单，在未来有很大的市场前景。
现有的光催化污水处理装置为将污水及光催化剂均加入到污水处理箱内，并提供光源照射，使得光催化剂发挥作用对污水进行净化处理。但是，由于污水与催化剂的接触混合程度较低，因此光催化剂处理效率低;另外，随着光源的照射，光源自身会产生大量热量，造成过热危险，影响正常使用。
通过对公开专利文献的检索，并未发现与本专利申请相同的公开专利文献。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种能够实现污水与光催化剂充分有效混合，提高污水处理效率，并能够对光源进行及时散热的高效光催化污水处理装置。
本实用新型解决其技术问题是通过以下技术方案实现的：

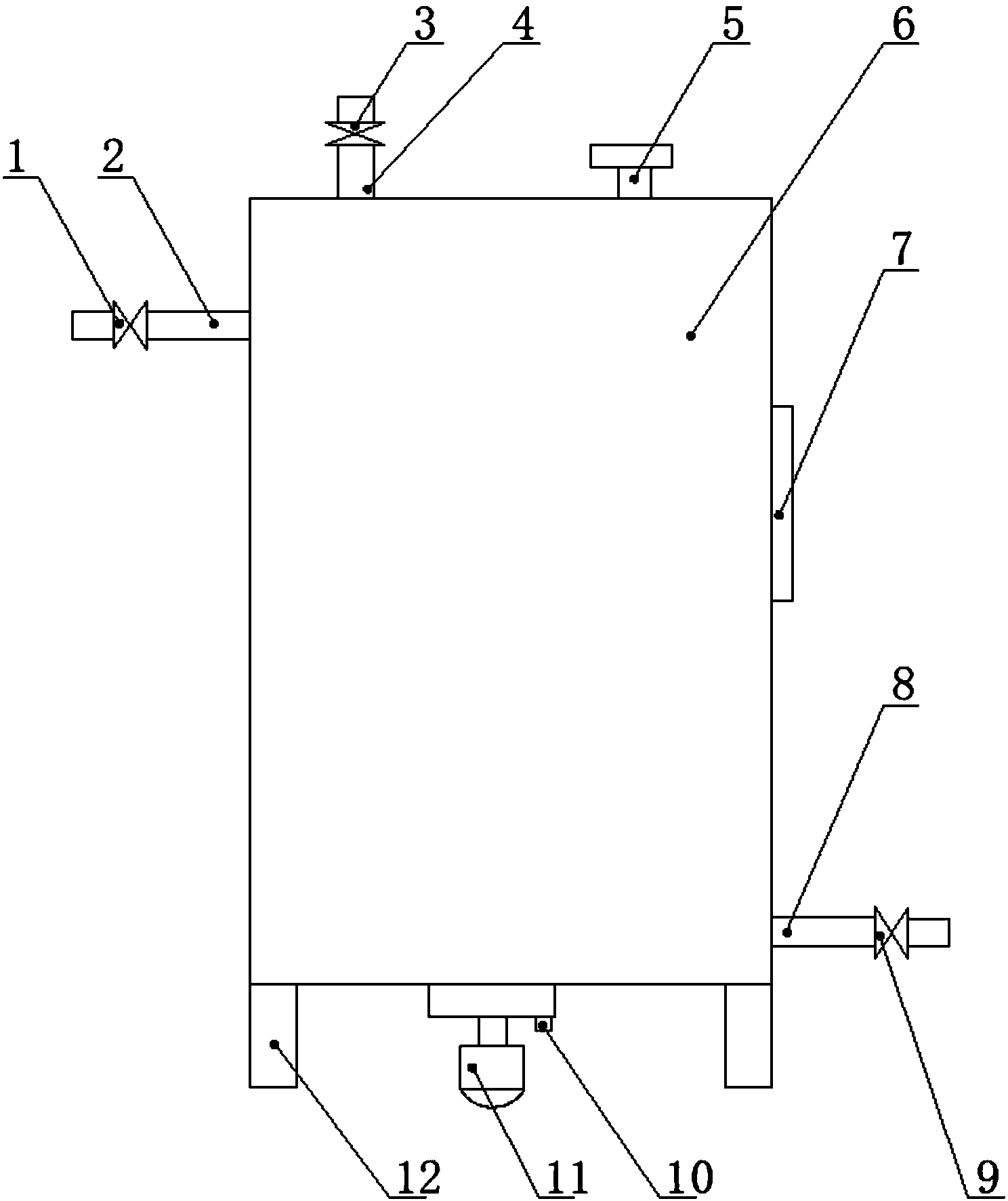

一种高效光催化污水处理装置，包括支座及固定安装在支座上的净化罐，其特征在于：在所述净化罐顶端设置有进水管及光催化剂进料管，在所述净化罐内设置有光源，在所述净化罐底端设置有出水管，在所述净化罐内对应所述出水管位置处依次设置有第一过滤层及第二过滤层，在所述净化罐的底部设置有曝气搅拌机构，在所述净化罐的顶端设置有排气阀。
而且，所述曝气搅拌机构包括微型电机、旋转储气筒及旋转桨叶，在所述净化罐的底端设置有旋转储气筒，所述旋转储气筒的底端设置有微型电机，所述储气筒的顶端设置有若干旋转桨叶，所述旋转储气筒上设置有进气口，所述若干旋转桨叶上设置有气体通道，所述气体通道连通所述储气筒，所述气体通道上设置有若干曝气喷嘴。
而且，在所述光源上设置有透明的U型冷水循环罩。
而且，所述净化罐的侧壁上设置有人孔，所述人孔上设置有挡板。
而且，在所述进水管上设置有进水阀。
而且，在所述光催化剂进料管上设置有进料阀。
而且，在所述出水管上设置有出水阀。
本实用新型的优点和有益效果为：
1、本高效光催化污水处理装置，在净化罐顶端设置有进水管及光催化剂进料管，在净化罐内设置有光源，在净化罐底端设置有出水管，在净化罐内对应出水管位置处依次设置有第一过滤层及第二过滤层，在净化罐的底部设置有曝气搅拌机构，在净化罐的顶端设置有排气阀，通过曝气搅拌机构能够将加入到净化罐内的污水及光催化剂进行充分混合，增加二者的接触面积，使得光催化剂对污水处理效率更高，提高工作效率。
2、本高效光催化污水处理装置，曝气搅拌机构包括微型电机、旋转储气筒及旋转桨叶，在净化罐的底端设置有旋转储气筒，旋转储气筒的底端设置有微型电机，储气筒的顶端设置有若干旋转桨叶，旋转储气筒上设置有进气口，若干旋转桨叶上设置有气体通道，气体通道连通储气筒，气体通道上设置有若干曝气喷嘴，通过进气口通入气体至旋转储气筒，并由气体通道传输由曝气喷嘴喷出，微型电机驱动旋转桨叶旋转，能够使得污水与光催化剂充分混合接触，提升污水处理效率及处理质量。
3、本高效光催化污水处理装置，在光源上设置有透明的U型冷水循环罩，该U型冷水循环罩内通入冷水能够有效对工作发热的光源进行降温，防止光源过热而影响正常使用。
4、本高效光催化污水处理装置，净化罐的侧壁上设置有人孔，人孔上设置有挡板，需要观察时拨开挡板能够观察净化罐内的现象，不观察时挡板能够遮挡光源，保证对光催化剂的充分照射。
5、本高效光催化污水处理装置，在进水管上设置有进水阀，光催化剂进料管上设置有进料阀，出水管上设置有出水阀，能够分别控制进水、进料及出水，保证污水处理效率。
6、本实用新型结构设计科学合理，通过曝气搅拌机构的设置能够实现污水与光催化剂的高效充分混合，提高污水处理效率，并能够对光源进行及时散热，保证污水处理装置的正常使用，提高使用寿命。
