申请日2013.06.18
公开(公告)日2013.10.16
IPC分类号C02F3/34; C02F3/28
摘要
本发明涉及一种污水的预酸化厌氧UASB处理装置及方法,其装置包括调节池和UASB反应罐,所述的调节池的左侧连接有进水管,所述的调节池的底部布置有一层浓缩污泥,所述的浓缩污泥上侧的调节池中通过进水管注入有污水,所述的调节池的内部两侧壁上对称安装有搅拌器,所述的调节池的右侧通过溢流管与UASB反应罐相连通,污水在调节池中经过污泥中的酸化菌的预酸化处理以后再进入UASB反应罐。本发明结构简单,操作流程简单,对现有的调节池进行改造,在池内驯养酸化菌,已提高废水的可生化性,出水接入UASB反应罐,可以提高UASB的容积负荷,可以有效提高5%~10%的厌氧COD去除率。
权利要求书

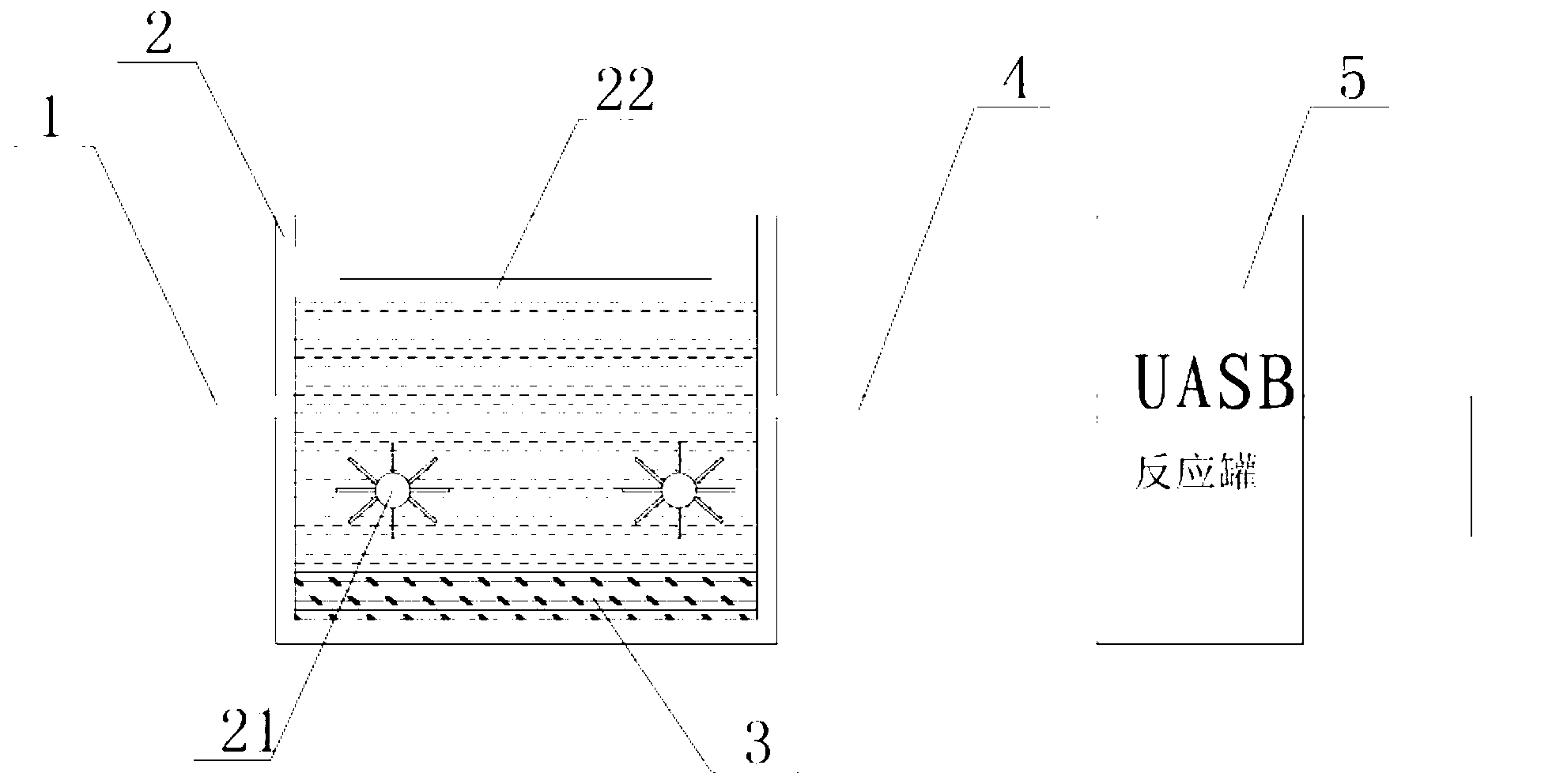

1.一种污水的预酸化厌氧UASB处理装置,包括调节池(2)和UASB反应罐(5),其特征在于,所述的调节池(2)的左侧连接有进水管(1),所述的调节池(2)的底部布置有一层浓缩污泥(3),所述的浓缩污泥(3)上侧的调节池(2)中通过进水管(1)注入有污水,所述的调节池(2)的内部两侧壁上对称安装有搅拌器(21),所述的调节池(2)的右侧通过溢流管(4)与UASB反应罐(5)相连通。
2.根据权利要求1所述的一种污水的预酸化厌氧UASB处理装置,其特征在于:所述的调节池(2)的上方安装一个集气罩(22),所述的集气罩(22)的面积占调节池(2)的上端开口面积的80%~90%。
3.根据权利要求1所述的一种污水的预酸化厌氧UASB处理装置,其特征在于:所述的浓缩污泥(3)中含有酸化菌。
4.根据权利要求1所述的一种污水的预酸化厌氧UASB处理装置,其特征在于:所述的调节池(2)的上方安装一个集气罩并用管路通到沼气管网。
5.一种使用如权利要求1所述的一种污水的预酸化厌氧UASB处理装置的方法,包括下列步骤:
(a)将一定量的浓缩污泥(3)平铺在调节池(2)的底部,然后在浓缩污泥(3)中加入一定量的营养盐;
(b)待浓缩污泥(3)中的酸化菌驯养完成后通过进水管(1)将污水注入调节池(2)中;
(c)开动两侧的搅拌器(21)用于搅拌污水加快污水的酸化处理过程,集气罩(22)
将产生的沼气收集;
(d)待污水的水位到达溢流管(4)的位置时,经过酸化处理的污水就通过溢流管(4)进入UASB反应罐(5)进行下一步处理,保证调节池(2)中的污水始终保持固定的量。
6.根据权利要求5所述的一种使用污水 的预酸化厌氧UASB处理装置的方法,其特征在于:所述的调节池(2)中的浓缩污泥(3)的浓度控制在2500~5000mg/L。
7.根据权利要求5所述的一种使用污水的预酸化厌氧UASB处理装置的方法,其特征在于:所述的浓缩污泥(3)中加入的营养盐中的C:N:P=150~350:3~10:1。
8.根据权利要求5所述的一种使用污水的预酸化厌氧UASB处理装置的方法,其特征在于:所述的污水在调节池(2)中停留的时间为20~30小时。
9.根据权利要求5所述的一种使用污水的预酸化厌氧UASB处理装置的方法,其特征在于:所述的搅拌器(21)的转动速度为25~40转/分钟。
说明书
一种污水的预酸化厌氧UASB处理装置及方法
技术领域
本发明涉及污水处理领域,特别是涉及一种污水的预酸化厌氧UASB处理装置及方法。
背景技术
上流式厌氧污泥床(Up Flow Anaerobic Sludge Blanketk,简称UASB)工艺是荷兰Wageningen农业大学的Lettinga等人于1973-1977年间研制成功的。目前,在欧洲的UASB工艺已普遍形成了颗粒污泥,这使得厌氧USAB工艺在欧洲迅速得到了推广和普及。我国于1981年开始了UASB反应器的研究工作,该技术在我国已得到了实际的推广应用。UASB反应器是目前应用最为广泛的高速厌氧反应器,该技术在国内外已经发展成为厌氧处理的主流技术之一。
在UASB污水处理工艺中,在污水进入UASB反应器之前都会先经过调节池,调节池可以对污水的水量和水质进行调节,还可以调节污水pH值、水温等,使污水在UASB反应器中的厌氧反应稳定运行。普通的调节池结构都比较简单,一般都没有特殊的结构,对污水的可生化性的提高能力有限,污水经一般的调节池的处理后进入UASB反应器后厌氧COD去除率只能在20%~80%,去除率不高,往往达不到排放标准。
发明内容
本发明所要解决的技术问题是提供一种污水的预酸化厌氧UASB处理装置及方法,结构简单,能有效提高UASB的厌氧COD去除率,使排放的污水更加环保。本发明解决其技术问题所采用的技术方案是:提供一种污水的预酸化厌氧UASB处理装置,包括调节池和UASB反应罐,所述的调节池的左侧连接有进水管,所述的调节池的底部布置有一层浓缩污泥,所述的浓缩污泥上侧的调节池中通过进水管注入有污水,所述的调节池的内部两侧壁上对称安装有搅拌器,所述的调节池的右侧通过溢流管与UASB反应罐相连通。
所述的调节池的上方安装一个集气罩,所述的集气罩的面积占调节池的上端开口面积的80%~90%。
所述的浓缩污泥中含有酸化菌。
所述的调节池的上方安装一个集气罩并用管路通到沼气管网。一种使用污水的预酸化厌氧UASB处理装置的方法,步骤如下。(a)将一定量的浓缩污泥平铺在调节池的底部,然后在浓缩污泥中加入一定量的营养盐;
(b)待浓缩污泥中的酸化菌驯养完成后通过进水管将污水注入调节池中;
(c)开动两侧的搅拌器用于搅拌污水加快污水的酸化处理过程,集气罩将产生的沼气收集;
(d)待污水的水位到达溢流管的位置时,经过酸化处理的污水就通过溢流管进入UASB反应罐进行下一步处理,保证调节池中的污水始终保持固定的量。
所述的调节池中的浓缩污泥的浓度控制在2500~5000mg/L。
所述的浓缩污泥中加入的营养盐中的C:N:P=150~350:3~10:1。
所述的污水在调节池中停留的时间为20~30小时。
所述的搅拌器的转动速度为25~40转/分钟。
有益效果
本发明涉及一种污水的预酸化厌氧UASB处理装置及方法,结构简单,操作流程简单,对现有的调节池进行改造,在池内驯养酸化菌,以提高废水的可生化性,出水接入UASB反应罐,可以提高UASB的容积负荷,可以有效提高5%~10%的厌氧COD去除率。
