申请日2019.03.08
公开(公告)日2019.05.10
IPC分类号C02F1/24
摘要
本实用新型公开了一种便于倾倒式污水处理用刮渣机，包括蓄水池、第一污水管和第二污水管，所述蓄水池的前侧顶端中心位置过盈配合连接有第一污水管，所述蓄水池的后侧底端中心位置过盈配合连接有第二污水管，所述第一污水管与第二污水管的外壁端部均螺纹连接有阀门，所述蓄水池的右侧顶端螺钉连接有箱体，所述蓄水池的顶端前后两侧均螺钉连接有导轨。该便于倾倒式污水处理用刮渣机，通过第一减速电机、主动滚轮、从动滚轮、导轨、U形过滤网、第二减速电机、第一连杆、推板、第二连杆和滑块的配合，实现对污水表面的悬浮物清理，从而使刮渣机构在清理悬浮物时既省时省力，又提高了刮渣的工作效率，大大的满足了污水刮渣的需求。
权利要求书

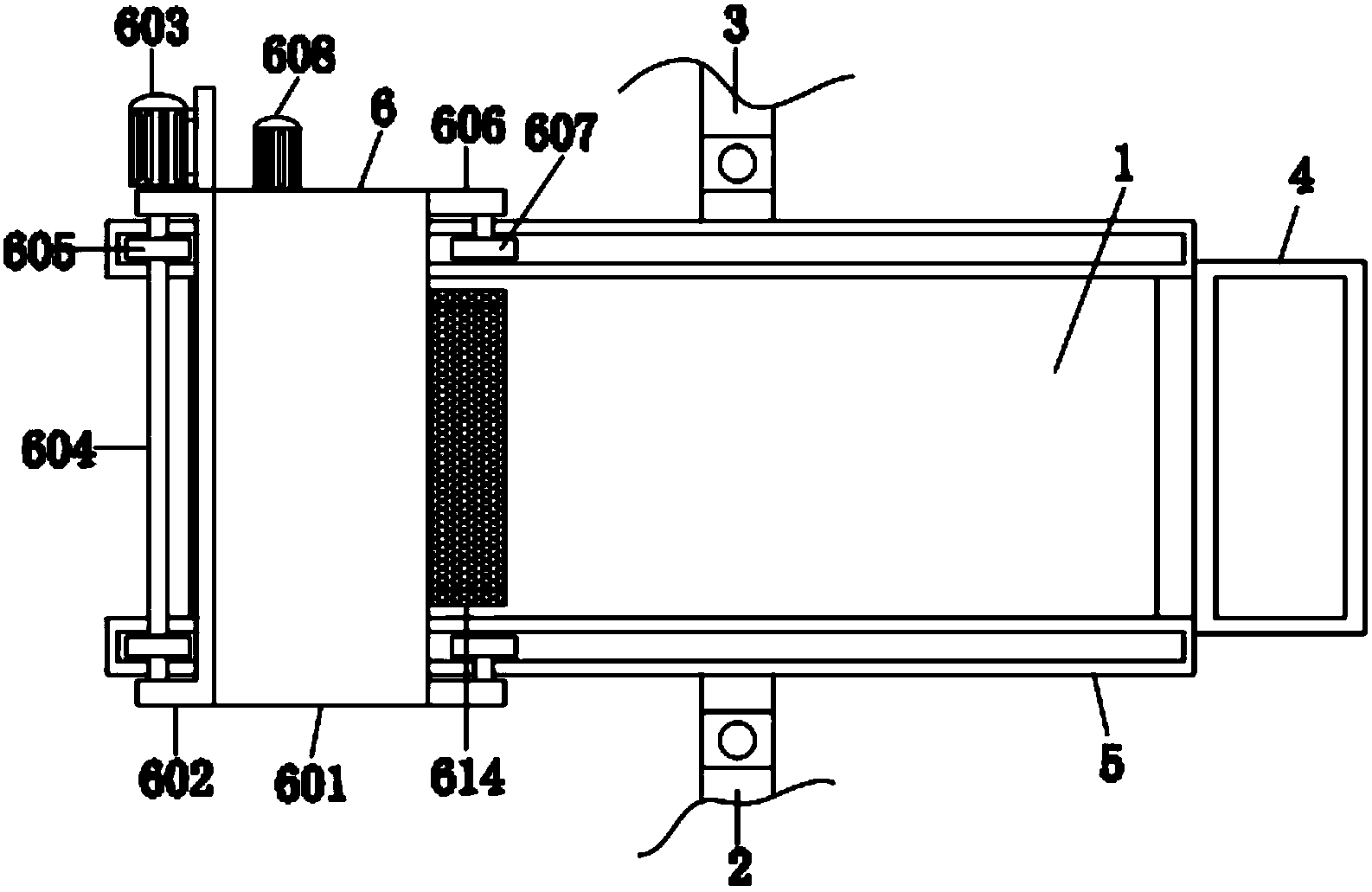

1.一种便于倾倒式污水处理用刮渣机，包括蓄水池(1)、第一污水管(2)和第二污水管(3)，所述蓄水池(1)的前侧顶端中心位置过盈配合连接有第一污水管(2)，所述蓄水池(1)的后侧底端中心位置过盈配合连接有第二污水管(3)，所述第一污水管(2)与第二污水管(3)的外壁端部均螺纹连接有阀门，其特征在于：所述蓄水池(1)的右侧顶端螺钉连接有箱体(4)，所述蓄水池(1)的顶端前后两侧均螺钉连接有导轨(5)，所述导轨(5)的内腔左侧插接有刮渣机构(6)，且刮渣机构(6)的底端延伸至蓄水池(1)的内腔左侧顶端;
所述刮渣机构(6)包括壳体(601)，所述壳体(601)的左侧底端螺钉连接有U形板(602)，所述U形板(602)的后侧右端螺钉连接有基座，所述基座的左侧螺钉连接有第一减速电机(603)，所述第一减速电机(603)的输出端延伸出U形板(602)的内壁后侧左端与第一转轴(604)的一端通过联轴器连接，所述第一转轴(604)的另一端与U形板(602)的内腔前侧左端插接，所述第一转轴(604)的外壁前后两端均过盈配合连接有主动滚轮(605)，所述壳体(601)的右侧底端前后两侧均螺钉连接有支撑板(606)，所述支撑板(606)的内侧右端通过销轴与从动滚轮(607)连接，所述壳体(601)的后侧顶端左侧螺钉连接有第二减速电机(608)，所述第二减速电机(608)的输出端延伸出壳体(601)的内壁后侧顶端左侧通过联轴器与第二转轴(609)的一端连接，所述第二转轴(609)的另一端与壳体(601)的内腔前侧顶端左侧插接，所述第二转轴(609)的外壁前后两端均过盈配合连接有第一连杆(610)的一端，所述第一连杆(610)的另一端通过销轴与第一矩形板(611)连接，且两个所述第一连杆(610)分别位于第一矩形板(611)的前后两侧底端，所述第一矩形板(611)的左侧外壁顶端中心位置开设有滑道(612)，且滑道(612)的两端封闭，所述滑道(612)的内腔底端插接有滑块(613)，所述滑块(613)的左侧延伸出滑道(612)的内腔底端左侧，所述第一矩形板(611)的右侧螺钉连接有U形过滤网(614)，所述第一连杆(610)的内侧中心位置螺钉连接有第二矩形板(615)，所述第二矩形板(615)的右侧螺钉连接有支撑座(616)，所述支撑座(616)的内腔通过销轴与第二连杆(617)的一端连接，所述第二连杆(617)的另一端与滑块(613)的左侧中心位置销轴连接，所述第二矩形板(615)的左侧螺钉连接有第三矩形板(618)，且第二矩形板(615)位于第三矩形板(618)的右侧顶端，所述第三矩形板(618)的右侧中心位置螺钉连接有矩形柱(619)，所述第三矩形板(618)的右侧底端螺钉连接有弹簧(620)的一端，所述弹簧(620)的另一端与第二连杆(617)的左侧底端螺钉连接，所述壳体(601)的内腔顶端右侧与第二连杆(617)的相对应位置螺钉连接有推板(621)。
2.根据权利要求1所述的一种便于倾倒式污水处理用刮渣机，其特征在于：所述主动滚轮(605)与从动滚轮(607)的底端均与导轨(5)的内腔左侧插接，所述U形过滤网(614)与蓄水池(1)的内腔左侧顶端插接。
3.根据权利要求1所述的一种便于倾倒式污水处理用刮渣机，其特征在于：两个所述第一连杆(610)相对于第二连杆(617)的中心点对称设置。
4.根据权利要求1所述的一种便于倾倒式污水处理用刮渣机，其特征在于：所述滑道(612)的横截面形状呈“凸”字形，所述滑块(613)的形状呈“T”字形。
5.根据权利要求1所述的一种便于倾倒式污水处理用刮渣机，其特征在于：所述推板(621)的形状呈弧形。
说明书
一种便于倾倒式污水处理用刮渣机
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于倾倒式污水处理用刮渣机。
背景技术
目前，通常采用溶气气浮设备来处理污水中的悬浮物，一般配套的溶气系统都采用溶气水泵、空压机、溶气罐、溶气释放系统及配套的控制系统，刮渣机是污水处理设备气浮净水器中的关键部件，气浮池污水中的悬浮杂质，经处理后浮出水面，形成废渣，累积到一定程度后，需要使用刮渣机去除，传统的刮渣机刮板多为直立板，当刮板将悬浮物集中推动到气浮池的一侧时，需要人工将悬浮物从气浮池内清理出来，在清理悬浮物时既费时费力，又降低了刮渣的工作效率，难以满足污水刮渣的需求。
实用新型内容
本实用新型的目的在于提供一种便于倾倒式污水处理用刮渣机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于倾倒式污水处理用刮渣机，包括蓄水池、第一污水管和第二污水管，所述蓄水池的前侧顶端中心位置过盈配合连接有第一污水管，所述蓄水池的后侧底端中心位置过盈配合连接有第二污水管，所述第一污水管与第二污水管的外壁端部均螺纹连接有阀门，所述蓄水池的右侧顶端螺钉连接有箱体，所述蓄水池的顶端前后两侧均螺钉连接有导轨，所述导轨的内腔左侧插接有刮渣机构，且刮渣机构的底端延伸至蓄水池的内腔左侧顶端;
所述刮渣机构包括壳体，所述壳体的左侧底端螺钉连接有U形板，所述U 形板的后侧右端螺钉连接有基座，所述基座的左侧螺钉连接有第一减速电机，所述第一减速电机的输出端延伸出U形板的内壁后侧左端与第一转轴的一端通过联轴器连接，所述第一转轴的另一端与U形板的内腔前侧左端插接，所述第一转轴的外壁前后两端均过盈配合连接有主动滚轮，所述壳体的右侧底端前后两侧均螺钉连接有支撑板，所述支撑板的内侧右端通过销轴与从动滚轮连接，所述壳体的后侧顶端左侧螺钉连接有第二减速电机，所述第二减速电机的输出端延伸出壳体的内壁后侧顶端左侧通过联轴器与第二转轴的一端连接，所述第二转轴的另一端与壳体的内腔前侧顶端左侧插接，所述第二转轴的外壁前后两端均过盈配合连接有第一连杆的一端，所述第一连杆的另一端通过销轴与第一矩形板连接，且两个所述第一连杆分别位于第一矩形板的前后两侧底端，所述第一矩形板的左侧外壁顶端中心位置开设有滑道，且滑道的两端封闭，所述滑道的内腔底端插接有滑块，所述滑块的左侧延伸出滑道的内腔底端左侧，所述第一矩形板的右侧螺钉连接有U形过滤网，所述第一连杆的内侧中心位置螺钉连接有第二矩形板，所述第二矩形板的右侧螺钉连接有支撑座，所述支撑座的内腔通过销轴与第二连杆的一端连接，所述第二连杆的另一端与滑块的左侧中心位置销轴连接，所述第二矩形板的左侧螺钉连接有第三矩形板，且第二矩形板位于第三矩形板的右侧顶端，所述第三矩形板的右侧中心位置螺钉连接有矩形柱，所述第三矩形板的右侧底端螺钉连接有弹簧的一端，所述弹簧的另一端与第二连杆的左侧底端螺钉连接，所述壳体的内腔顶端右侧与第二连杆的相对应位置螺钉连接有推板。
优选的，所述主动滚轮与从动滚轮的底端均与导轨的内腔左侧插接，所述U 形过滤网与蓄水池的内腔左侧顶端插接。
优选的，两个所述第一连杆相对于第二连杆的中心点对称设置。
优选的，所述滑道的横截面形状呈“凸”字形，所述滑块的形状呈“T”字形。
优选的，所述推板的形状呈弧形。
与现有技术相比，本实用新型的有益效果是：该便于倾倒式污水处理用刮渣机，当需要对污水表面的悬浮物进行清理时，第一减速电机促使主动滚轮与从动滚轮沿着导轨的内腔顺时针滚动，刮渣机构向右侧移动，从而使U形过滤网对污水表面的悬浮物进行从左至右收集，第二减速电机通过第一连杆促使U 形过滤网向上移动，在推板的作用下促使第二连杆的一端向下翻转，第二连杆的另一端对弹簧进行拉伸，而且促使滑块沿着滑道的内腔向上滑动使U形过滤网向下翻转，将U形过滤网内的悬浮物倒入箱体内，实现对污水表面的悬浮物清理，从而使刮渣机构在清理悬浮物时既省时省力，又提高了刮渣的工作效率，大大的满足了污水刮渣的需求。
