申请日2018.04.11
公开(公告)日2019.05.31
IPC分类号A47J31/44
摘要

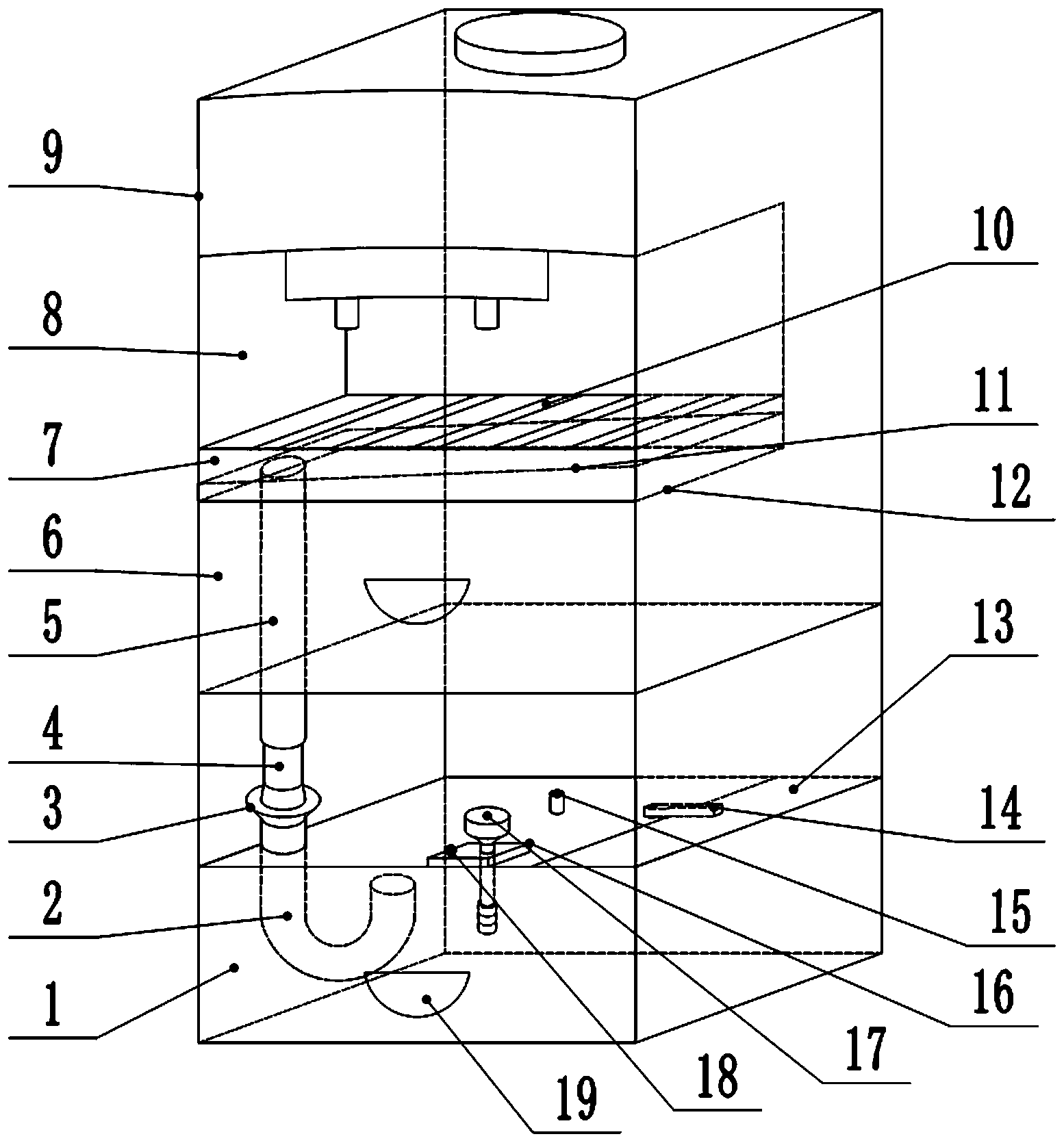

本实用新型涉及饮水机的技术领域，本实用新型一种收集饮水机废水的装置，其特征在于：包括接水盘(7)和水箱(1)，所述接水盘(7)连接输送管(5)，所述输送管(5)另一端连接短管(4)，所述短管(4)另一端套入接水件(3)，所述接水件(3)另一端连接防臭管(2)，所述防臭管(2)另一端位于水箱(1)内，所述水箱(1)安装于机架(9)底部。本实用新型能方便接收饮水机上的废水，而且接水量大，无需频繁对接水盘内的废水进行处理等特点。
权利要求书
1.一种收集饮水机废水的装置，其特征在于：包括接水盘(7)和水箱(1)，所述接水盘(7)连接输送管(5)，所述输送管(5)另一端连接短管(4)，所述短管(4)另一端套入接水件(3)，所述接水件(3)另一端连接防臭管(2)，所述防臭管(2)另一端位于水箱(1)内，所述水箱(1)安装于机架(9)底部。
2.根据权利要求1所述的收集饮水机废水的装置，其特征在于：所述水箱(1)设有液位探测装置、透气管(15)和水箱盖(13)。
3.根据权利要求2所述的收集饮水机废水的装置，其特征在于：所述液位探测装置包括支座(16)、液位探测器(17)和警示灯(18)，所述液位探测器(17)、警示灯(18)均安装于支座(16)上，所述液位探测器(17)与警示灯(18)连接。
4.根据权利要求2所述的收集饮水机废水的装置，其特征在于：所述水箱盖(13)与水箱(1)的箱体之间设有密封层。
5.根据权利要求2所述的收集饮水机废水的装置，其特征在于：所述水箱盖(13)一端与水箱(1)箱体之间采取铰链连接，并与该端对应的水箱盖(13)一端通过锁紧装置(14)与水箱(1)的箱体固定连接。
6.根据权利要求1所述的收集饮水机废水的装置，其特征在于：所述短管(4)为弹性短管。
7.根据权利要求1所述的收集饮水机废水的装置，其特征在于：所述接水件(3)呈漏斗形状。
8.根据权利要求1所述的收集饮水机废水的装置，其特征在于：所述接水盘(7)包括渗漏件(10)、倒流件(11)和支撑架(12)，所述倒流件(11)安装于渗漏件(10)下方，所述渗漏件(10)安装于支撑架(12)顶部。
9.根据权利要求8所述的收集饮水机废水的装置，其特征在于：所述倒流件(11)斜装于支撑架(12)，所述倒流件(11)平面与支撑架(12)平面之间所夹锐角为5～60°。
10.根据权利要求1所述的收集饮水机废水的装置，其特征在于：所述输送管(5)与接水盘(7)之间的连接处设有滤网。
说明书
一种收集饮水机废水的装置
技术领域
本实用新型涉及饮水机的技术领域，具体涉及一种收集饮水机废水的装置。
背景技术
饮水机是将桶装纯净水(或矿泉水)装于其上方便人们饮用的装置;是人们日常生活中不可缺少的一种小型家用电器。
虽然现有的饮水机样式有多种，每种上均是设有接水盘，接水盘能接收在接水时或多或少会撒出、溢出的水;或是有时清洗杯具时产生的废水，起到防止这部分水弄湿饮水机或地板;但是，现有的接水盘其储水能力弱，即所能储存的废水量少，稍不注意就会被装满，造成废水溢出，既弄湿机架，滴落时，造成地板潮湿。
实用新型内容
本实用新型的目的在于针对现有技术的缺陷，而提供一种具有接水量和无需频繁处理接水盘上的废水的收集饮水机废水的装置。
为了实现上述本实用新型的目的，所采取的技术方案为：
一种收集饮水机废水的装置，包括接水盘和水箱，所述接水盘连接输送管，所述输送管另一端连接短管，所述短管另一端套入接水件，所述接水件另一端连接防臭管，所述防臭管另一端位于水箱内，所述水箱安装于机架底部。
优选地，所述水箱设有液位探测装置、透气管和水箱盖。
优选地，所述液位探测装置包括支座、液位探测器和警示灯，所述液位探测器、警示灯均安装于支座上，所述液位探测器与警示灯连接。
优选地，所述水箱盖与水箱的箱体之间设有密封层。
优选地，所述水箱盖一端与水箱箱体之间采取铰链连接，并与该端对应的水箱盖一端通过锁紧装置与水箱的箱体固定连接。
优选地，所述短管为弹性短管。
优选地，所述接水件呈漏斗形状。
优选地，所述接水盘包括渗漏件、倒流件和支撑架，所述倒流件安装于渗漏件下方，所述渗漏件安装于支撑架顶部。
优选地，所述倒流件斜装于支撑架，所述倒流件平面与支撑架平面之间所夹锐角为5～60°。
优选地，所述输送管与接水盘之间的连接处设有滤网。
本实用新型相对于现有技术，所具有的突出的实质性特点和显著的进步：
1、本实用新型能接受的废水量大，避免接水盘容易被废水填满的问题，也无需进行对接水盘进行废水处理;能接受废水至水箱设定值后，再对水箱内的废水进行处理。
2、本实用新型水箱设有液位探测装置，能实时监测水箱内废水的液位高度;能通过警示灯闪烁来提示水箱内的废水已达到设定值高度，从而能及时将水箱内的废水进行处理。
3、本实用新型中水箱内安装有防臭管，能有效防止水箱内废水所散发出的异味，保证水箱内卫生安全使用。
4、本实用新型中短管为具有弹性的短管，从而具有弹性变形能力，既能方便安装水箱入机架内时，接水件对短管有向内的挤压作用力，短管向内进行弯曲变形，而加上对短管长度进行设定，当挤压至一定程度时，短管脱离接水件的挤压作用，短管进行弹性恢复变形，短管呈插入接水件内的形式;又能方便将水箱拉出，短管具有弹性变形能力，使得短管与接水件分离。
5、本实用新型中接水盘内安装有倒流件，倒流件是斜装于接水盘内的，能实现将废水快速倒流至倒流件的最低端，再由最低端处的输送管将废水及时往下输送至水箱，避免废水积留于接水盘。
6、本实用新型中水箱盖与水箱体之间设有密封层，既能防止水箱的废水异味向外扩散，又能防止将水箱拉出时水箱内的水因晃荡而溢出。
