申请日2018.05.30
公开(公告)日2019.03.15
IPC分类号C02F11/121; C02F11/02
摘要

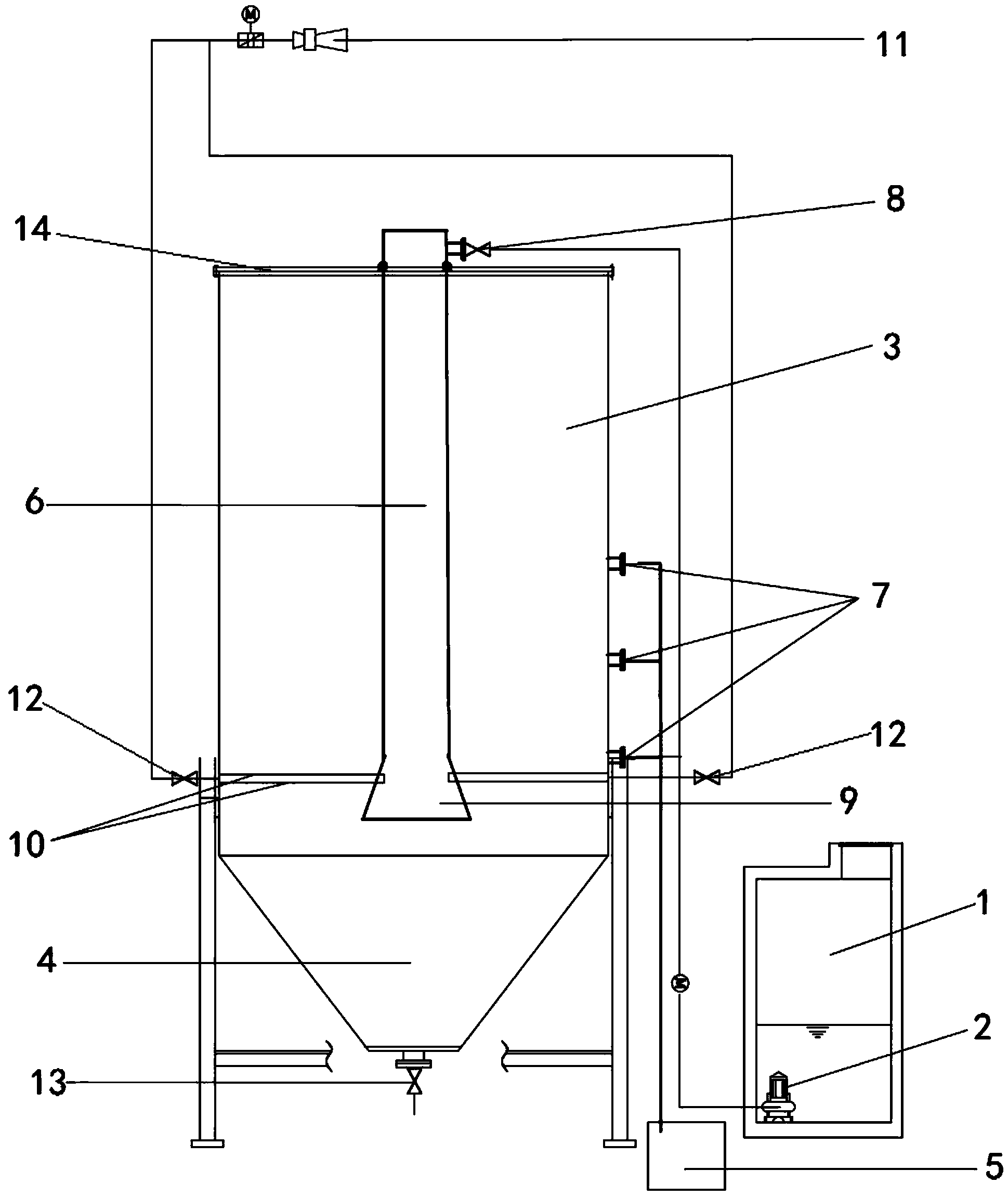

本实用新型公开了一种生物活性污泥浓缩装置，包括排泥池和清液池;清液池底部与排泥池顶部连接，排泥池和清液池之间设置有过滤膜，过滤膜能通过水分子;清液池的盖板连接有污泥导流管，污泥导流管贯穿清液池和过滤膜，污泥导流管的下端连通排泥池，污泥导流管的上端用于与污泥池的排泥泵连通，清液池上设有清液回流口，排泥池底部设置有出泥管。本实用新型结构简单，便于安装，使污泥存留的空间减小，能充分回收利用污泥中的水分，实现节能减排的功效。
权利要求书
1.一种生物活性污泥浓缩装置，其特征在于：包括排泥池和清液池;所述清液池底部与所述排泥池顶部连接，所述排泥池和所述清液池之间设置有过滤膜，所述过滤膜能通过水分子;
所述清液池的盖板连接有污泥导流管，所述污泥导流管贯穿所述清液池和所述过滤膜，所述污泥导流管的下端连通所述排泥池，所述污泥导流管的上端用于与污泥池的排泥泵连通，所述清液池上设有清液回流口，所述排泥池底部设置有出泥管。
2.根据权利要求1所述的生物活性污泥浓缩装置，其特征在于：所述过滤膜为双层生物滤膜。
3.根据权利要求2所述的生物活性污泥浓缩装置，其特征在于：所述双层生物滤膜之间设有间隙，所述间隙通过气动阀门和管道连通有一空压机，所述空压机能够鼓风进入所述间隙，用于吹掉生物滤膜上附着的杂质。
4.根据权利要求3所述的生物活性污泥浓缩装置，其特征在于：所述间隙两侧均设置有连通所述空压机的气动阀门。
5.根据权利要求2所述的生物活性污泥浓缩装置，其特征在于：所述污泥导流管的上端与所述排泥泵连通的管道上设置有一阀门，所述污泥导流管的下端设置有污泥扩散管，所述污泥扩散管的外周与所述双层生物滤膜卡接。
6.根据权利要求5所述的生物活性污泥浓缩装置，其特征在于：所述污泥扩散管为上小下大的喇叭口。
7.根据权利要求1所述的生物活性污泥浓缩装置，其特征在于：所述清液回流口设置有三个，且位于所述清液池的不同高度处。
8.根据权利要求7所述的生物活性污泥浓缩装置，其特征在于：所述清液回流口均通过管道连接至一调节池。
9.根据权利要求1所述的生物活性污泥浓缩装置，其特征在于：所述排泥池成漏斗状。
10.根据权利要求1所述的生物活性污泥浓缩装置，其特征在于：所述出泥管上设置有排污阀门。
说明书
一种生物活性污泥浓缩装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种生物活性污泥浓缩装置。
背景技术
众所周知，废弃的污泥仍含有大量水分，若不经处理仍占用较大的空间。目前对废弃的污泥的处理仍未得到推广，大部分仅是进行了干化处理，耗能大的同时，却未充分利用其中的水分。
因此，亟需一种使污泥存留空间得到节约和高效利用的装置，来实现对污泥中水分进行回收利用，促进节能减排技术的进步。
实用新型内容
本实用新型的目的是提供一种生物活性污泥浓缩装置，以解决上述现有技术存在的问题，使污泥存留的空间减小，能高效利用污泥中水分，且达到了节能减排的目的。
为实现上述目的，本实用新型提供了如下方案：
本实用新型提供了一种生物活性污泥浓缩装置，包括排泥池和清液池;所述清液池底部与所述排泥池顶部连接，所述排泥池和所述清液池之间设置有过滤膜，所述过滤膜能通过水分子;
所述清液池的盖板连接有污泥导流管，所述污泥导流管贯穿所述清液池和所述过滤膜，所述污泥导流管的下端连通所述排泥池，所述污泥导流管的上端用于与污泥池的排泥泵连通，所述清液池上设有清液回流口，所述排泥池底部设置有出泥管。
优选的，所述过滤膜为双层生物滤膜。
优选的，所述双层生物滤膜之间设有间隙，所述间隙通过气动阀门和管道连通有一空压机，所述空压机能够鼓风进入所述间隙，用于吹掉生物滤膜上附着的杂质。
优选的，所述间隙两侧均设置有连通所述空压机的气动阀门。
优选的，所述污泥导流管的上端与所述排泥泵连通的管道上设置有一阀门，所述污泥导流管的下端设置有污泥扩散管，所述污泥扩散管的外周与所述双层生物滤膜卡接。
优选的，所述污泥扩散管为上小下大的喇叭口。
优选的，所述清液回流口设置有三个，且位于所述清液池的不同高度处。
优选的，所述清液回流口均通过管道连接至一调节池。
优选的，所述排泥池成漏斗状。
优选的，所述出泥管上设置有排污阀门。
本实用新型相对于现有技术取得了以下技术效果：
本实用新型结构简单，便于安装，使污泥存留的空间减小，能充分回收利用污泥中的水分，实现节能减排的功效。
