申请日2019.02.15
公开(公告)日2019.05.03
IPC分类号C02F1/00; E03B1/04; B01D33/01; B01D33/72
摘要
本发明公开了一种便于收集污物的污水处理再利用装置，包括套管一，所述套管一的上表面固定连接有固定板，所述固定板的下表面固定连接有电机，所述电机上输出轴的底部固定连接有轴一，所述轴一的表面固定连接有切割叶片，所述套管一的底部固定连接有套管二，所述轴一上靠近底部的表面固定连接有螺旋推进套，所述螺旋推进套的表面套有套管三，所述套管三上靠近顶部的表面与套管二上靠近底部的内壁固定连接。本发明，通过上述结构的配合，解决了在厨余污水中，其中含有大量的固态物质，如果不进行分离处理，会影响后期的污水处理，且上述固态物质中含有较多的营养物质，如不进行回收利用则会造成资源浪费，不符合可持续发展的理念的问题。
权利要求书

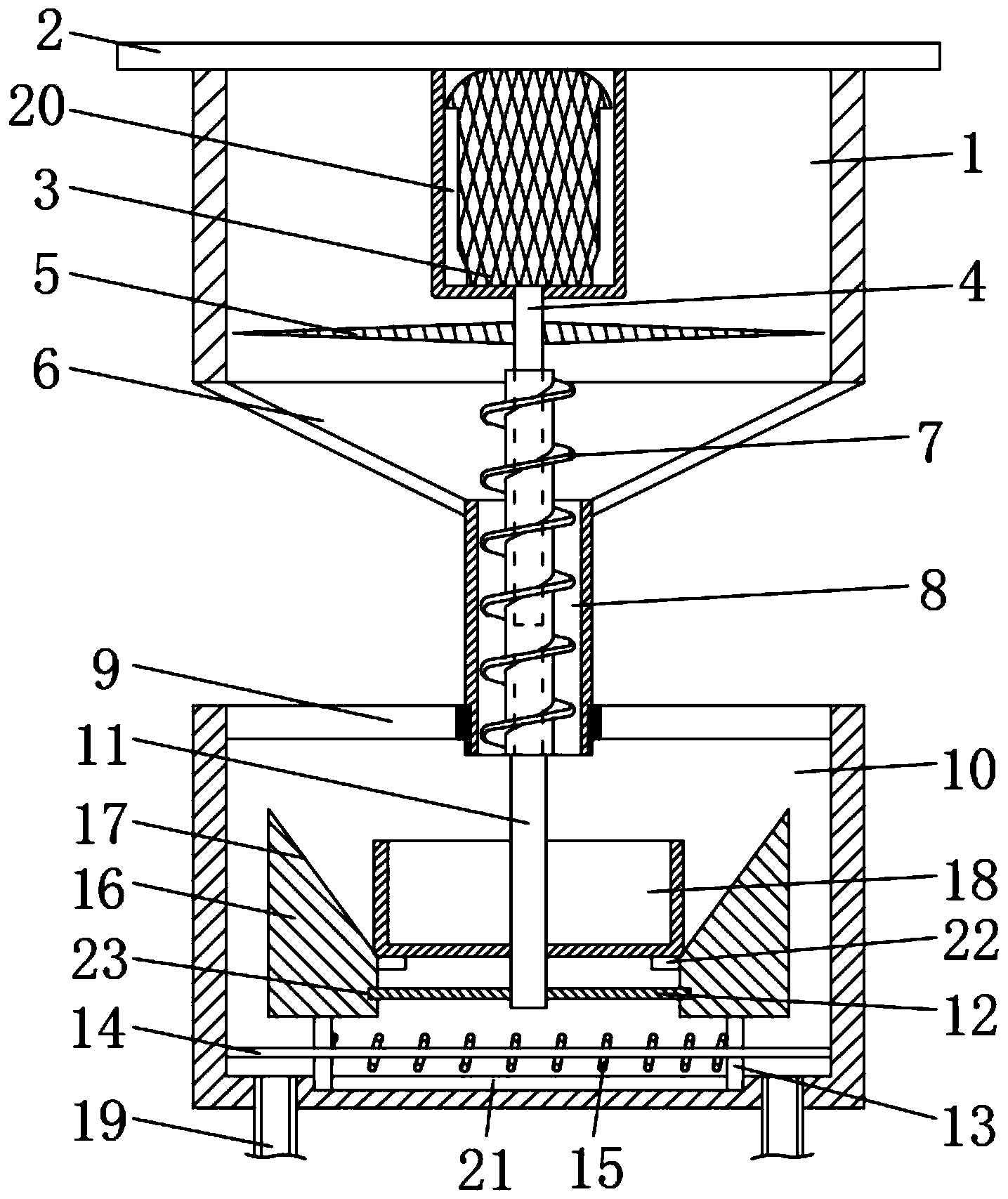

1.一种便于收集污物的污水处理再利用装置，其特征在于：包括套管一(1)，所述套管一(1)的上表面固定连接有固定板(2)，所述固定板(2)的下表面固定连接有电机(3)，所述电机(3)上输出轴的底部固定连接有轴一(4)，所述轴一(4)的表面固定连接有切割叶片(5);
所述套管一(1)的底部固定连接有套管二(6)，所述轴一(4)上靠近底部的表面固定连接有螺旋推进套(7)，所述螺旋推进套(7)的表面套有套管三(8)，所述套管三(8)上靠近顶部的表面与套管二(6)上靠近底部的内壁固定连接，所述套管三(8)上靠近底部的表面开设有外螺纹并通过外螺纹螺接有螺纹套板(9)，所述螺纹套板(9)的弧形轮廓上卡接有套筒(10)，所述螺旋推进套(7)的底部固定连接有轴二(11)，所述套筒(10)的底部固定连接有椭圆凸轮(12)，所述套筒(10)内壁的底部活动连接有两个滑板(13)，所述滑板(13)的侧面开设有通孔并通过通孔活动连接有定位杆(14)，所述定位杆(14)的两端与套筒(10)的内壁固定连接，所述定位杆(14)中部的表面套有拉簧(15)，所述拉簧(15)的两端与两个所述滑板(13)的相对侧固定连接，所述滑板(13)的顶部固定连接有抬升块(16)，两个所述抬升块(16)上靠近顶部的相对侧均开设有斜面(17),两个所述斜面(17)上活动连接有收集套筒(18)，所述轴二(11)上靠近底部的表面贯穿收集套筒(18)并与收集套筒(18)活动连接，所述收集套筒(18)上靠近上部的侧面开设有过滤网孔(181)，所述套筒(10)的底部开设有通孔并通过通孔固定连接有导液管(19)。
2.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：所述电机(3)的表面套有密封套筒(20)，所述密封套筒(20)的顶部与固定板(2)的下表面固定连接。
3.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：所述套管二(6)为圆台形套管，且套管二(6)中口径相对较小的一端朝下。
4.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：所述套筒(10)内壁的底部开设有滑槽(21)，所述滑板(13)的底部与滑槽(21)的内壁活动连接。
5.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：两个所述抬升块(16)上靠近底部的相对侧均固定连接有挡板(22)，所述挡板(22)的上表面可与收集套筒(18)的下表面接触。
6.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：两个所述抬升块(16)上靠近底部的相对侧均开设有卡合槽(23)，所述卡合槽(23)的内壁与椭圆凸轮(12)的表面活动连接。
7.根据权利要求1所述的一种便于收集污物的污水处理再利用装置，其特征在于：所述导液管(19)的数量为两个，且两个导液管(19)以套筒(10)的竖直中心线对称设置。
说明书
一种便于收集污物的污水处理再利用装置
技术领域
本发明涉及污水处理技术领域，具体为一种便于收集污物的污水处理再利用装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。在日常生活中，厨余污水占有很大比例，厨余垃圾是指居民日常生活及食品加工、饮食服务、单位供餐等活动中产生的垃圾，包括丢弃不用的菜叶、剩菜、剩饭、果皮、蛋壳、茶渣、骨头等，其主要来源为家庭厨房、餐厅、饭店、食堂、市场及其他与食品加工有关的行业，厨余污水排放前必须进行处理;传统的污水处理方法基本采用过滤静置然后撒上消毒粉，这种处理方法成本较低而被广泛使用，但是在厨余污水中，其中含有大量的固态物质，如果不进行分离处理，会影响后期的污水处理，且上述固态物质中含有较多的营养物质，如不进行回收利用则会造成资源浪费，不符合可持续发展的理念。
发明内容
本发明的目的在于提供一种便于收集污物的污水处理再利用装置，对传统装置进行改进，解决了背景技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种便于收集污物的污水处理再利用装置，包括套管一，所述套管一的上表面固定连接有固定板，所述固定板的下表面固定连接有电机，所述电机上输出轴的底部固定连接有轴一，所述轴一的表面固定连接有切割叶片。
所述套管一的底部固定连接有套管二，所述轴一上靠近底部的表面固定连接有螺旋推进套，所述螺旋推进套的表面套有套管三，所述套管三上靠近顶部的表面与套管二上靠近底部的内壁固定连接，所述套管三上靠近底部的表面开设有外螺纹并通过外螺纹螺接有螺纹套板，所述螺纹套板的弧形轮廓上卡接有套筒，所述螺旋推进套的底部固定连接有轴二，所述套筒的底部固定连接有椭圆凸轮，所述套筒内壁的底部活动连接有两个滑板，所述滑板的侧面开设有通孔并通过通孔活动连接有定位杆，所述定位杆的两端与套筒的内壁固定连接，所述定位杆中部的表面套有拉簧，所述拉簧的两端与两个所述滑板的相对侧固定连接，所述滑板的顶部固定连接有抬升块，两个所述抬升块上靠近顶部的相对侧均开设有斜面,两个所述斜面上活动连接有收集套筒，所述轴二上靠近底部的表面贯穿收集套筒并与收集套筒活动连接，所述收集套筒上靠近上部的侧面开设有过滤网孔，所述套筒的底部开设有通孔并通过通孔固定连接有导液管。
优选的，所述电机的表面套有密封套筒，所述密封套筒的顶部与固定板的下表面固定连接。
优选的，所述套管二为圆台形套管，且套管二中口径相对较小的一端朝下。
优选的，所述套筒内壁的底部开设有滑槽，所述滑板的底部与滑槽的内壁活动连接。
优选的，两个所述抬升块上靠近底部的相对侧均固定连接有挡板，所述挡板的上表面可与收集套筒的下表面接触。
优选的，两个所述抬升块上靠近底部的相对侧均开设有卡合槽，所述卡合槽的内壁与椭圆凸轮的表面活动连接。
优选的，所述导液管的数量为两个，且两个导液管以套筒的竖直中心线对称设置。
与现有技术相比，本发明的有益效果如下：
一、本发明通过固定板对电机起到固定支撑作用，将电机固定在套管一内;通过电机上输出轴带动轴一的转动，进而实现切割叶片的转动，日常使用时，将含有固态物质的厨余污水从套管一的顶部倒下，在套管一内，污水中的固态物质会被切割叶片切断而达到初步粉碎的效果;随后在套管二中，伴随着螺旋推进套的转动，使得粉碎后的污物被带动向下导入至套管三最后落至套筒中;在套管三内与螺旋推进套接触的过程中，污物会受到螺旋推进套的切割而被再次粉碎。
二、本发明通过套筒内的收集套筒对下落的污物进行接收收集，下落的污物中为固液混合态，通过过滤网孔的设置，可使污物中的水分慢慢的被过滤掉，余下固态污物;其中过滤网孔设置在收集套筒内较高的位置，保证污物在收集套筒中聚集的较少时，其较高的液层内往往是污液，而污液层对于下落的污物起到很好的缓冲作用;避免底层得到收集的污物会被打散分开;其次设置在顶部位置的过滤网孔使得污液层能在收集套筒内维持一个合理的范围内，直到收集套筒被污物填满。
三、本发明通过轴二随螺旋推进套的转动而带动椭圆凸轮的转动，在椭圆凸轮转动一圈的过程中，在克服拉簧的弹力后可使两个抬升块随着各自的滑板进行相背离运动，而在随后的转动过程中，在拉簧的弹力作用下，使得两个抬升块跟随各自的滑板同步进行相向运动，在抬升块上斜面的配合下，可使收集套筒在轴二的限位下不断的进行往复升降，从而能够加速收集套筒内污液的滤出;过滤出的污液随后通过套筒内的导液管得以顺利流出，至此固体污物固液分离后的收集完成，处于粉碎状态的污物可用于农作物施肥以及沼气池内原料的补充，达到了污物再利用的效果。其中污物在收集套筒静置的过程中也会不断的进行发酵，使得污物的再利用效率会进一步提高。
四、本发明通过上述结构之间的配合使用，解决了在厨余污水中，其中含有大量的固态物质，如果不进行分离处理，会影响后期的污水处理，且上述固态物质中含有较多的营养物质，如不进行回收利用则会造成资源浪费，不符合可持续发展的理念的问题。
