申请日2018.05.19
公开(公告)日2018.08.21
IPC分类号C02F9/12
摘要
本发明公开了一种环保建材生产污水处理装置，包括活性炭板、第一出水管和过滤箱，所述过滤箱外表面顶端嵌入固定有进水管，所述过滤箱外表面底端嵌入固定有第二出水管，所述第二出水管背离过滤箱的一端嵌入固定有搅拌箱，所述搅拌箱外表面一端焊接有电机机箱，所述第一出水管嵌入固定在搅拌箱背离第二出水管的一端，且第一出水管背离搅拌箱的一端嵌入固定有沉淀箱，所述沉淀箱内壁两端焊接有限位架，所述活性炭板滑动安装在限位架内，所述沉淀箱外表面背离第一出水管的一端焊接有固定架，所述沉淀箱背离第一出水管的一端嵌入固定有第三出水管。本发明具备处理快速，可以很好的吸附金属杂物和清洁处理方便的优点。
权利要求书

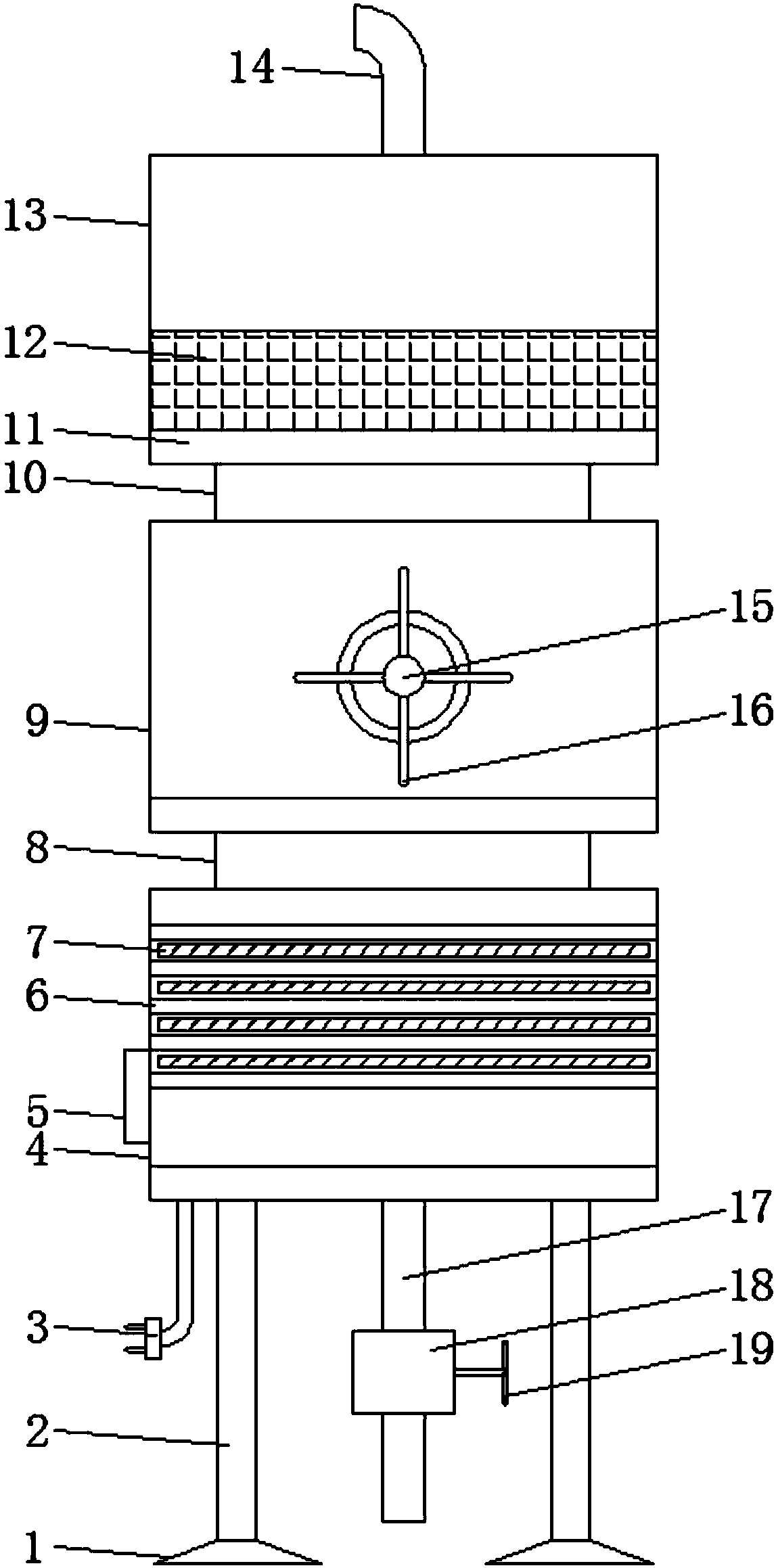

1.一种环保建材生产污水处理装置，包括活性炭板(7)、第一出水管(8)和过滤箱(13)，其特征在于：所述过滤箱(13)外表面顶端嵌入固定有进水管(14)，所述过滤箱(13)外表面底端嵌入固定有第二出水管(10)，所述第二出水管(10)背离过滤箱(13)的一端嵌入固定有搅拌箱(9)，所述搅拌箱(9)外表面一端焊接有电机机箱(22)，且电机机箱(22)内通过电机固定架(23)安装有电机(24)，所述电机(24)的输出轴上啮合安装有转轴(15)，且转轴(15)转动安装在搅拌箱(9)内，所述转轴(15)上焊接有搅拌扇叶(16)，所述第一出水管(8)嵌入固定在搅拌箱(9)背离第二出水管(10)的一端，且第一出水管(8)背离搅拌箱(9)的一端嵌入固定有沉淀箱(4)，所述沉淀箱(4)内壁两端焊接有限位架(6)，所述活性炭板(7)滑动安装在限位架(6)内，所述沉淀箱(4)外表面背离第一出水管(8)的一端焊接有固定架(2)，所述沉淀箱(4)背离第一出水管(8)的一端嵌入固定有第三出水管(17)，且第三出水管(17)上啮合安装有单向阀(18)，所述过滤箱(13)、搅拌箱(9)和沉淀箱(4)内均贴合安装有滑槽板(11)，且搅拌箱(9)和沉淀箱(4)内通过滑槽板(11)滑动安装有第二滤网板(21)，所述过滤箱(13)内通过滑槽板(11)滑动安装有第一滤网板(20)，且第一滤网板(20)两端焊接有磁铁块(12)，所述过滤箱(13)、搅拌箱(9)和沉淀箱(4)内均贴合安装有滑槽板(11)上均通过合页(27)安装有门(29)，所述门(29)上贴合安装有密封垫圈(25)，所述搅拌箱(9)的门(29)上开设有进药孔(28)，所述沉淀箱(4)外表面一端嵌入固定有控制面板(5)。
2.根据权利要求1所述的一种环保建材生产污水处理装置，其特征在于：所述固定架(2)共设有四个，且四个固定架(2)，呈矩形阵列分布。
3.根据权利要求1所述的一种环保建材生产污水处理装置，其特征在于：所述固定架(2)背离沉淀箱(4)的一端贴合安装有防滑脚垫(1)。
4.根据权利要求1所述的一种环保建材生产污水处理装置，其特征在于：所述单向阀(18)上安装有阀门开关(19)。
5.根据权利要求1所述的一种环保建材生产污水处理装置，其特征在于：所述门(29)上安装有门把手(26)。
6.根据权利要求1所述的一种环保建材生产污水处理装置，其特征在于：所述沉淀箱(4)上啮合安装有电源插头(3)，且电源插头(3)通过导线与控制面板(5)和电机(24)电连接。
说明书
一种环保建材生产污水处理装置
技术领域
本发明涉及环保建材生产污水处理装置技术领域，具体为一种环保建材生产污水处理装置。
背景技术
环保建材生产污水处理装置是指：目前,我国人们的生活状况越来越好,对住所的舒适度,以及美观度要求也越来越高,但几乎所有住户最关心的问题就是所用建材是否环保,对人体是否会产生伤害,,因此环保建材应运而生,但生产环保建材时会产生很多的污水,许多污水中还含有重金属,直接排放会对水质造成极大的污染,但是现有的污水处理装置处理污水时效率低，不能有效的过滤污水，污水的金属杂物较多，无法很好的吸附过滤，且现有的污水处理装置不能再处理后进行很好的清洁，时间长就会造成污水处理效率低，处理不干净的情况。
发明内容
本发明的目的在于提供一种环保建材生产污水处理装置，具备处理快速，可以很好的吸附金属杂物和清洁处理方便的优点，解决现有的污水处理装置处理污水时效率低，不能有效的过滤污水，污水的金属杂物较多，无法很好的吸附过滤，且现有的污水处理装置不能再处理后进行很好的清洁，时间长就会造成污水处理效率低，处理不干净的情况的问题。
为实现上述目的，本发明提供如下技术方案：一种环保建材生产污水处理装置，包括活性炭板、第一出水管和过滤箱，所述过滤箱外表面顶端嵌入固定有进水管，所述过滤箱外表面底端嵌入固定有第二出水管，所述第二出水管背离过滤箱的一端嵌入固定有搅拌箱，所述搅拌箱外表面一端焊接有电机机箱，且电机机箱内通过电机固定架安装有电机，所述电机的输出轴上啮合安装有转轴，且转轴转动安装在搅拌箱内，所述转轴上焊接有搅拌扇叶，所述第一出水管嵌入固定在搅拌箱背离第二出水管的一端，且第一出水管背离搅拌箱的一端嵌入固定有沉淀箱，所述沉淀箱内壁两端焊接有限位架，所述活性炭板滑动安装在限位架内，所述沉淀箱外表面背离第一出水管的一端焊接有固定架，所述沉淀箱背离第一出水管的一端嵌入固定有第三出水管，且第三出水管上啮合安装有单向阀，所述过滤箱、搅拌箱和沉淀箱内均贴合安装有滑槽板，且搅拌箱和沉淀箱内通过滑槽板滑动安装有第二滤网板，所述过滤箱内通过滑槽板滑动安装有第一滤网板，且第一滤网板两端焊接有磁铁块，所述过滤箱、搅拌箱和沉淀箱内均贴合安装有滑槽板上均通过合页安装有门，所述门上贴合安装有密封垫圈，所述搅拌箱的门上开设有进药孔，所述沉淀箱外表面一端嵌入固定有控制面板。
优选的，所述固定架共设有四个，且四个固定架，呈矩形阵列分布。
优选的，所述固定架背离沉淀箱的一端贴合安装有防滑脚垫。
优选的，所述单向阀上安装有阀门开关。
优选的，所述门上安装有门把手。
优选的，所述沉淀箱上啮合安装有电源插头，且电源插头通过导线与控制面板和电机电连接。
与现有技术相比，本发明的有益效果如下：
1、本发明通过设置过滤箱，达到了环保建材生产污水处理装置使用时，通过进水管把污水进入过滤箱内，污水进入过滤箱内后，通过过滤箱内的第一滤网板进行第一次过滤，通过第一滤网板上的磁铁块对污水中的金属杂物进行吸附，在需要清理时打开门，拿出第一滤网板进行清洗或更换，使污水过滤装置结构简单，操作便捷，过滤效果更佳。
2、本发明通过设置搅拌箱，达到了环保建材生产污水处理装置使用时，过滤箱进行处理后的污水通过第二出水管进入搅拌箱内进行二次处理，通过门上的进药孔加入药物，通过打开电机对搅拌箱内的污水进行搅拌，使污水与加入的药物充分混合，使污水处理装置结构简单，操作便捷，更具实用性。
3、本发明通过设置沉淀箱，达到了环保建材生产污水处理装置使用时，搅拌箱进行二次处理的污水通过第一出水管进入沉淀箱内，通过沉淀箱的活性炭板对二次处理后的污水中的杂质进行吸附，通过打开搅拌箱上的门进行更换和清理活性炭板，使污水处理装置结构简单，操作便捷，更具实用性。
