申请日2019.02.28
公开(公告)日2019.05.10
IPC分类号E03F5/04; E03F5/14
摘要
本发明提供一种适宜海绵城市建设、黑臭水体治理的雨水口，涉及环保雨水口领域，包括初级过滤机构、截污机构和污水修复机构，初级过滤机构包含有外框架以及设置在外框架顶部的盖板，盖板的两侧通过防滑垫放置到外框架的顶部。本发明中，通过设置有初级过滤机构、截污机构和污水修复机构能够对依次对雨水污染物进行拦截、过滤、吸附、沉淀，可有效的解决雨水初期水质的净化，控制城市面源污染，解决污染物对城市水体的污染问题，其次,本装置设置有多重截污措施，还设置有溢流仓和反向过滤雨水的第一污水净化包以及第二污水净化包，从而能够高效的解决雨水净化问题，还可保证雨水的排水通畅。
权利要求书
1.一种适宜海绵城市建设、黑臭水体治理的雨水口，包括初级过滤机构、截污机构和污水修复机构，其特征在于：

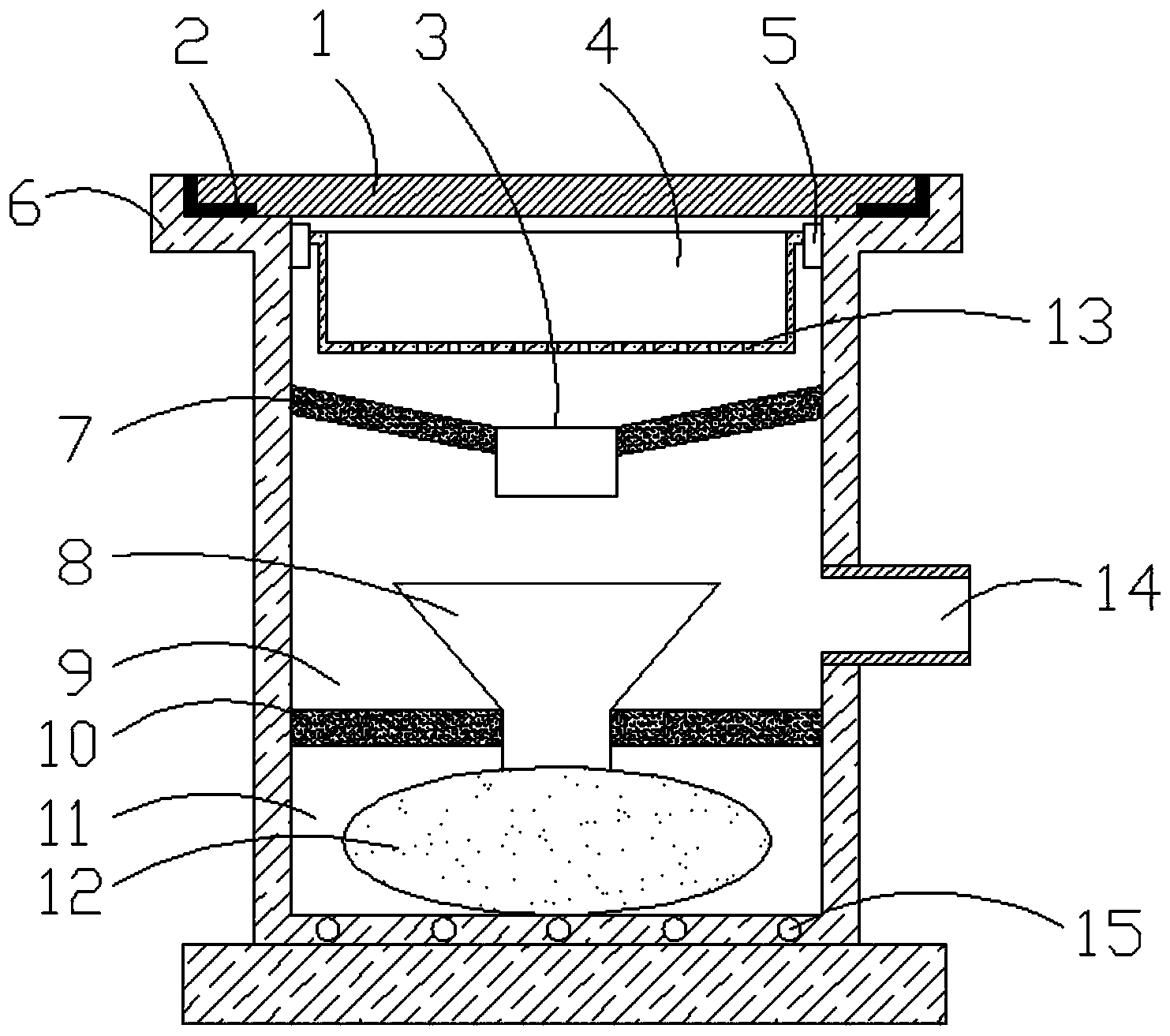

所述初级过滤机构包含有外框架(6)以及设置在所述外框架(6)顶部的盖板(1)，所述盖板(1)的两侧通过防滑垫(2)放置到所述外框架(6)的顶部;
所述截污机构包含有截污框(4)以及设置在所述截污框(4)下方的雨水收集板(7)，所述外框架(6)的内壁上通过限位块(5)与所述截污框(4)固定连接，且截污框(4)设置在盖板(1)的下方，所述雨水收集板(7)的底部连接有流水管(3)，所述截污框(4)的底部开设有多个排水孔(13);
所述污水修复机构包含有第二污水净化包(10)和第一污水净化包(12)，所述外框架(6)的内部开设有溢流仓(9)和除污仓(11)，且溢流仓(9)的底部设置有所述第二污水净化包(10)，所述除污仓(11)的内部设置有所述第一污水净化包(12)。
2.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述盖板(1)的内部等距开设有多个进水孔(101)，且盖板(1)的侧面剖视图为T形结构，所述进水孔(101)的直径为10mm，所述排水孔(13)的直径小于10mm。
3.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述溢流仓(9)位于除污仓(11)的上方，所述第二污水净化包(10)位于第一污水净化包(12)的上方，所述第一污水净化包(12)的顶部通过溢流管(801)并贯穿第二污水净化包(10)连接有溢流仓(8)。
4.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述溢流仓(8)的内部环形阵列式开设有多个除污槽(802)，且除污槽(802)为弧形结构，所述除污槽(802)的外侧设置有除污栅格(803)，且除污栅格(803)的长度小于除污槽(802)的长度。
5.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述外框架(6)的侧壁上且位于溢流仓(9)的一侧开设有连接支管(14)，所述外框架(6)的底部侧壁上开设有多个外流孔(15)。
6.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述流水管(3)与溢流仓(8)在同一条竖直中线上。
7.根据权利要求1所述的一种适宜海绵城市建设、黑臭水体治理的雨水口，其特征在于：所述雨水收集板(7)与溢流仓(8)的结构均为圆锥形结构。
说明书
一种适宜海绵城市建设、黑臭水体治理的雨水口
技术领域
本发明涉及环保雨水口领域，尤其涉及一种适宜海绵城市建设、黑臭水体治理的雨水口。
背景技术
由于近年来城市水体的不断恶化，影响到人民的生活健康，国家对此已非常重视,走在沿街道路上，总能闻到雨水口散发的恶臭味。一般是路边饭店、卖小吃的肆意向雨水口倾倒剩饭等垃圾、汽车排放尾气、车辆掉落垃圾等污染物被雨水冲入雨水口沉淀在道路雨水收集口发生化学反应后散发的气味。这些污染物其含有大量的有机物、病原体、重金属、油脂、悬浮固体等污染物质，通常超过了普通的城市污水的污染程度，是雨水污染城市水体的元凶之一，不仅污染空气，如果初期雨水直接排入河道或者自然承受水体，还会对城市水体造成非常严重的污染，影响人民的生活健康。
但是由于传统的雨水口大多都是通过简单的加一层截污网,但是这样的方式雨水仍然被直接排放出去，水质无法改善，仍然会造成水质的污染，还有的雨水口是通过在雨水口附近设置沉淀池来解决初期雨水的污染问题，但是这样的方式施工工艺复杂，检修也较为困难，施工不便，因此本发明提出一种适宜海绵城市建设、黑臭水体治理的雨水口来解决上述提出的问题。
发明内容
本发明的目的在于提供一种适宜海绵城市建设、黑臭水体治理的雨水口，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：一种适宜海绵城市建设、黑臭水体治理的雨水口，包括初级过滤机构、截污机构和污水修复机构，其特征在于：
所述初级过滤机构包含有外框架以及设置在所述外框架顶部的盖板，所述盖板的两侧通过防滑垫放置到所述外框架的顶部;所述截污机构包含有截污框以及设置在所述截污框下方的雨水收集板，所述外框架的内壁上通过限位块与所述截污框固定连接，且截污框设置在盖板的下方，所述雨水收集板的底部连接有流水管，所述截污框的底部开设有多个排水孔;所述污水修复机构包含有第二污水净化包和第一污水净化包，所述外框架的内部开设有溢流仓和除污仓，且溢流仓的底部设置有所述第二污水净化包，所述除污仓的内部设置有所述第一污水净化包。
优选的，所述盖板的内部等距开设有多个进水孔，且盖板的侧面剖视图为T形结构，所述进水孔的直径为10mm，所述排水孔的直径小于10mm。则进水孔可对直径大于10mm的杂质进行截污，排水孔可对直径小于10mm的杂质进行截污。
优选的，所述溢流仓位于除污仓的上方，所述第二污水净化包位于第一污水净化包的上方，所述第一污水净化包的顶部通过溢流管并贯穿第二污水净化包连接有溢流仓。通过第一污水净化包之后的污水会通过第二污水净化包，从而实现反向过滤除杂。
优选的，所述溢流仓的内部环形阵列式开设有多个除污槽，且除污槽为弧形结构，所述除污槽的外侧设置有除污栅格，且除污栅格的长度小于除污槽的长度。除污槽与除污栅格的设置能够再次对污水中含有的杂质通过重力的作用收集到除污槽内，便于后期集中处理。
优选的，所述外框架的侧壁上且位于溢流仓的一侧开设有连接支管，所述外框架的底部侧壁上开设有多个外流孔。连接支管连接到雨水干管，能够将外框架内部的污水及时排出。
优选的，所述流水管与溢流仓在同一条竖直中线上。
优选的，所述雨水收集板与溢流仓的结构均为圆锥形结构。
本发明的有益效果是：
本发明中，首先,通过设置有初级过滤机构、截污机构和污水修复机构能够对依次对雨水污染物进行拦截、过滤、吸附、沉淀，可有效的解决雨水初期水质的净化，控制城市面源污染，解决污染物对城市水体的污染问题，其次,本装置设置有多重截污措施，还设置有溢流仓和反向过滤雨水的第一污水净化包以及第二污水净化包，从而能够高效的解决雨水净化问题，还可保证雨水的排水通畅，最后，本装置简便宜行、维护便捷、运行成本低，在市政道路维护运营中只需使用过程中定期清理截污网、更换反过滤雨水净化包即可清理沉淀池，应用范围广、能广泛应用于建筑、广场、小区等市政道路。（发明人姚心驰）
