申请日2019.02.27
公开(公告)日2019.11.12
IPC分类号C02F1/40
摘要
本实用新型涉及一种油田污水破乳装置。其技术方案是：在初级破乳箱的上部焊接有注水管路，注水管路的右端设有水汽混合加压装置，在注水管路的下部通过螺纹连接有喷头，在注水管路的下部设有污水管，污水管焊接在初级破乳箱的内壁上，在初级破乳箱的右侧设有二级破乳箱，初级破乳箱与二级破乳箱之间通过输出阀连通，在二级破乳箱的顶部设有旋转电机，旋转电机的输出端连接旋转轴，旋转轴的底部一体连接有搅拌叶。本实用新型的有益效果是：本实用新型结构简单，耗能少，本实用新型能够实现多级破乳，破乳彻底，效果好，且本实用新型能够过滤污泥，杂质。
权利要求书

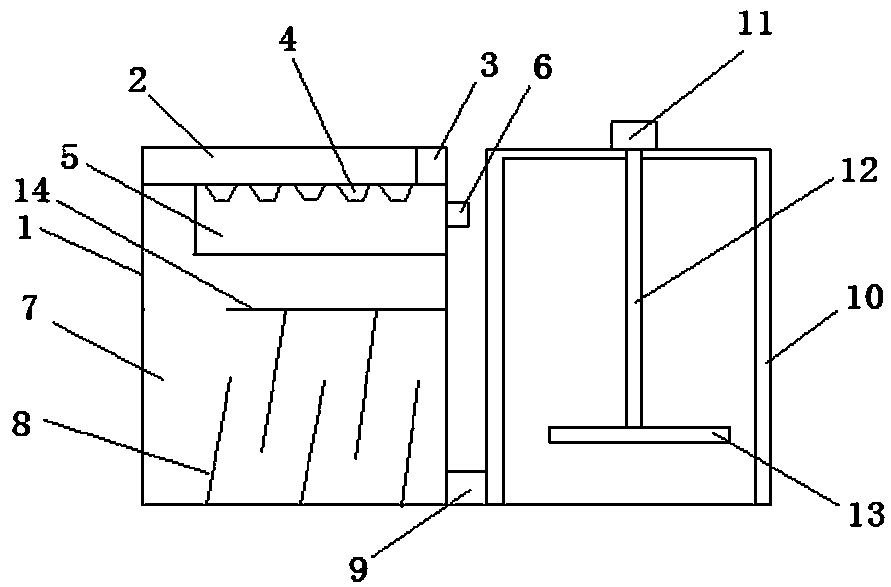

1.一种油田污水破乳装置，其特征是：包括初级破乳箱(1)、注水管路(2)、水汽混合加压装置(3)、喷头(4)、污水管(5)、污水进口(6)、过滤腔(7)、过滤隔板(8)、输出阀(9)、二级破乳箱(10)、旋转电机(11)、旋转轴(12)、搅拌叶(13)，在初级破乳箱(1)的上部焊接有注水管路(2)，注水管路(2)的右端设有水汽混合加压装置(3)，在注水管路(2)的下部通过螺纹连接有喷头(4)，在注水管路(2)的下部设有污水管(5)，污水管(5)焊接在初级破乳箱(1)的内壁上，在污水管(5)的右侧设有污水进口(6)，在初级破乳箱(1)的下部为过滤腔(7)，过滤腔(7)内设有固定板(14)，固定板(14)焊接在初级破乳箱(1)的内壁上，在过滤腔(7)内设有交叉分布的过滤隔板(8)，下部的过滤隔板(8)焊接在初级破乳箱(1)的底部，上部过滤隔板(8)焊接在固定板上，在初级破乳箱(1)的右侧设有二级破乳箱(10)，初级破乳箱(1)与二级破乳箱(10)之间通过输出阀(9)连通，在二级破乳箱(10)的顶部设有旋转电机(11)，旋转电机(11)的输出端连接旋转轴(12)，旋转轴(12)的底部一体连接有搅拌叶(13)。
2.根据权利要求1所述的一种油田污水破乳装置，其特征是：喷头(4)设置在污水管(5)内，贯穿污水管(5)的上部。
3.根据权利要求1所述的一种油田污水破乳装置，其特征是：喷头(4)为圆台状，喷头(4)的上部直径大于下部直径。
4.根据权利要求1所述的一种油田污水破乳装置，其特征是：过滤隔板(8)向右倾斜设置。
5.根据权利要求1所述的一种油田污水破乳装置，其特征是：输出阀(9)为单向阀。
6.根据权利要求1所述的一种油田污水破乳装置，其特征是：二级破乳箱(10)包括内壳体(12.1)和外壳体(12.2)，在内壳体(12.1)的外侧设有外壳体(12.2)，在内壳体(12.1)与外壳体(12.2)之间为空腔，在空腔内设有加热导丝(12.3)，加热导丝(12.3)连接蓄电池(12.4)。
说明书
一种油田污水破乳装置
技术领域
本实用新型涉及一种油田污水处理装置，特别涉及一种油田污水破乳装置。
背景技术
油田采出水中由于其中含有的油类、颗粒物、细菌以及化学药剂等多种污染物质，需要处理方可达到注水要求，目前处理方法主要有物理法、化学法、生物法，其中物理与化学的复合方法在油田污水处理中应用最为广泛，即物化法。
由于我国经济的快速发展，对石油的需求日益增加，油田每年需要打许多油井，炼油厂也在不断地扩建与增大负荷。在石油勘探、开采、炼制、清罐、储运过程中，由于事故、跑冒滴漏、自然沉降等原因，大量原油或油品与土壤、水或其它杂质形成含油污泥或污水。
含油污泥或含油污水中含有石油、水及无机物固体等，属于高度危险污染物，对环境会造成极大危害。随着人们对环境保护的重视，作为“三废”之一，各个石化企业都非常重视对“油泥”的治理。目前，国内石化企业对油泥的处理装置仅仅通过单级破乳，破乳效果不理想，不彻底，且装置结构复杂，耗能大。
发明内容
本实用新型的目的就是针对现有技术存在的上述缺陷，提供一种油田污水破乳装置，本实用新型结构简单，耗能少，本实用新型能够实现多级破乳，破乳彻底，效果好，且本实用新型能够过滤污泥，杂质。
其技术方案是：包括初级破乳箱、注水管路、水汽混合加压装置、喷头、污水管、污水进口、过滤腔、过滤隔板、输出阀、二级破乳箱、旋转电机、旋转轴、搅拌叶，在初级破乳箱的上部焊接有注水管路，注水管路的右端设有水汽混合加压装置，在注水管路的下部通过螺纹连接有喷头，在注水管路的下部设有污水管，污水管焊接在初级破乳箱的内壁上，在污水管的右侧设有污水进口，在初级破乳箱的下部为过滤腔，过滤腔内设有固定板，固定板焊接在初级破乳箱的内壁上，在过滤腔内设有交叉分布的过滤隔板，下部的过滤隔板焊接在初级破乳箱的底部，上部过滤隔板焊接在固定板上，在初级破乳箱的右侧设有二级破乳箱，初级破乳箱与二级破乳箱之间通过输出阀连通，在二级破乳箱的顶部设有旋转电机，旋转电机的输出端连接旋转轴，旋转轴的底部一体连接有搅拌叶。
优选的，喷头设置在污水管内，贯穿污水管的上部。
优选的，喷头为圆台状，喷头的上部直径大于下部直径。
优选的，过滤隔板向右倾斜设置。
优选的，输出阀为单向阀。
优选的，二级破乳箱包括内壳体和外壳体，在内壳体.的外侧设有外壳体，在内壳体与外壳体之间为空腔，在空腔内设有加热导丝，加热导丝连接蓄电池。
本实用新型的有益效果是：本实用新型结构简单，耗能少，本实用新型能够实现多级破乳，破乳彻底，效果好，且本实用新型能够过滤污泥，杂质，本实用新型通过初级破乳箱进行初级破乳，水汽混合液喷射入污水中，均匀混合，实现初级破乳，小油滴聚集、上浮，水、污泥沉在底部，经过过滤隔板隔板将污泥杂质过滤，剩余污水通过输出阀进入二级破乳箱，在二级破乳箱内通过加热搅拌，实现二级破乳，小油滴聚集、上浮，水下沉，实现油水分离。（发明人单秀华;翟克平）
