公布日：2022.07.08
申请日：2022.03.21
分类号：C02F11/04(2006.01)I;C02F3/12(2006.01)I;C02F3/32(2006.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要
本发明涉及农村生活污水处理领域，尤其涉及户式净化槽与氧化沟结合处理农村污水多循环系统，该生态沟循环系统设置于农村连户村落，连户村落为多个农村生活污水户主聚集成一组，由至少一个组间隔排布构成一单元，每一组外围均开设有一闭环的生态沟渠支链，生态沟渠支链相互连通构成完整的生态沟渠总链，生态沟渠支链或生态沟渠总链上设置有推流曝气装置。有效解决农村连户村落管网发臭，处理水无法循环利用问题。
权利要求书

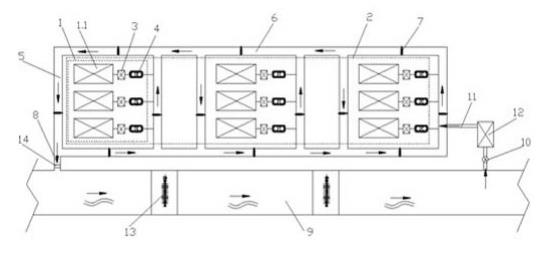

1.户式净化槽与氧化沟结合处理农村污水多循环系统，该生态沟循环系统设置于农村连户村落，连户村落为多个农村生活污水户主聚集成一组，由至少一个组间隔排布构成一单元，每户农村生活污水户主污水管连接化粪池，化粪池连接一体化净化槽，其特征在于每一组外围均开设有一闭环的生态沟渠支链，一体式净化槽的出水管连接生态沟渠支链，生态沟渠支链相互连通构成完整的生态沟渠总链，生态沟渠支链和或生态沟渠总链上设置有推流装置，构成第一氧化沟循环系统；生态沟渠总链设置排水支路连接外部的河道或蓄水池，河道或蓄水池内设置有抽吸泵，抽吸泵连接回流管道，回流管道连接一体化污水处理装置，一体化污水处理装置排水管连通生态沟渠总链，排水支路上设置有出水堰，河道或蓄水池内设置有推流曝气装置，构成第二氧化沟循环系统。
2.根据权利要求1所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于生态沟渠包括基层、开设于基层上的沟体以及基层下面的夯实层，沟体内设置有卵石和或生物填料和或水生动植物。
3.根据权利要求2所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于沟体的截面为呈上宽下窄的梯形。
4.根据权利要求1所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于生态沟渠上设置有若干个推流段，推流段为大于沟体的第二蓄水池，第二蓄水池内设置有推流曝气转碟。
5.根据权利要求1所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于推流曝气转碟、一体化净化槽均连接太阳能光伏组件。
6.根据权利要求1所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于夯实层从上往下置有砾石、夯实的素土。
7.根据权利要求4所述的户式净化槽与氧化沟结合处理农村污水多循环系统，其特征在于推流曝气转碟的碟片直径为600-1000mm。
发明内容
本发明针对上述现有技术的不足，提供了一种有效解决农村连户村落管网发臭，处理水无法循环利用问题的美丽乡村用连户生态沟循环系统。
为解决解决上述技术问题，提供了以下技术方案：户式净化槽与氧化沟结合处理农村污水多循环系统，该生态沟循环系统设置于农村连户村落，连户村落为多个农村生活污水户主聚集成一组，由至少一个组间隔排布构成一单元，每户农村生活污水户主污水管连接化粪池，化粪池连接一体化净化槽，其特征在于每一组外围均开设有一闭环的生态沟渠支链，一体式净化槽的出水管连接生态沟渠支链，生态沟渠支链相互连通构成完整的生态沟渠总链，生态沟渠支链和或生态沟渠总链上设置有推流装置，构成第一氧化沟循环系统；生态沟渠总链设置排水支路连接外部的河道或蓄水池，河道或蓄水池内均设置有抽吸泵，抽吸泵连接回流管道，回流管道连接一体化污水处理装置，一体化污水处理装置排水管连通生态沟渠总链，排水支路上设置有出水堰，河道或蓄水池内设置有推流曝气装置，构成第二氧化沟循环系统。
作为优选，生态沟渠包括基层、开设于基层上的沟体以及基层下面的夯实层，沟体内设置有卵石和或生物填料和或水生动植物。
作为优选，沟体的截面为呈上宽下窄的梯形。沟深20cm,宽50cm。
作为优选，生态沟渠上设置有若干个推流段，推流段为大于沟体的蓄水池体，蓄水池体内设置有推流曝气转碟。
作为优选，推流曝气转碟、一体化净化槽均连接太阳能光伏组件。
作为优选，夯实层从上往下置有砾石、夯实的素土。
作为优选，推流曝气转碟的碟片直径为600-1000mm。
本发明有益效果：（1）户式一体式净化槽的出水与循环生态沟渠结合，形成一级氧化沟系统，河道或蓄水沟与生态沟渠连通形成二级循环氧化沟系统，利用氧化沟工艺对净化槽的出水进行二次净化，对河道内的黑臭水体进行预处理，在缺水状态下对一级氧化沟系统进行水源补充；（2）通过设置曝气转碟，能够将一体式净化槽预处理后的水体源源不断地输入生态沟渠。由于曝气转蝶不仅可以推流还可以进行曝气，进入生态沟渠的水体溶解氧浓度被提高，在微生物氧化、还原、吸收和水生植物的光合作用、吸收等生化过程，对水体中的COD、氨氮、总磷具有去除作用；（3）由于采用开放式和循环流动式的沟体，有阳光和空气介入，有效防止黑臭水体的产生，有效解决了少水时期管网的固体废物的堆积，防止了臭气的产生。
明沟内可设置水生植物和水生动物，形成水体生态链，在具备净化功能的同时还具有观赏性。
（4）通过在河道内设置悬浮式转碟曝气机和设置一体化污水处理装置将水体进行净化后回流至生态沟渠内对沟渠内的水体进行稀释进化，生态沟渠内通过循环净化后的水再次排入河道内，对河道内的水进行净化稀释，从而达到两级氧化沟系统均达到出水排放标准。
（发明人：凌建军;刘会平;张冬）
