公布日：2022.10.14
申请日：2022.08.15
分类号：C02F9/04(2006.01)I
摘要
本发明涉及污水处理技术领域，具体涉及移动式油污废水处理回收装置，包括仓体，所述仓体的顶端设置有进水管，所述仓体的内部分为一级过滤区、混合区、二级过滤区和排放区，所述一级过滤区的内部设置有第一过滤板，所述混合区的内部设置有混合装置，所述混合区的侧壁设置有用于添加试剂的添加管，所述二级过滤区的内部设置有刮取装置，所述刮取装置下方设置有第二过滤板，所述刮取装置与第二过滤板的顶端接触，所述二级过滤区的侧壁设置有用于排水的流动管，所述流动管的输出端连接有过滤箱，所述过滤箱的设置在排放区的侧壁上，所述过滤箱的一侧设置排放管，所述排放管的输出端贯穿排放区的侧壁。本发明将油污废水分离，使废水达到排放的标准。
权利要求书

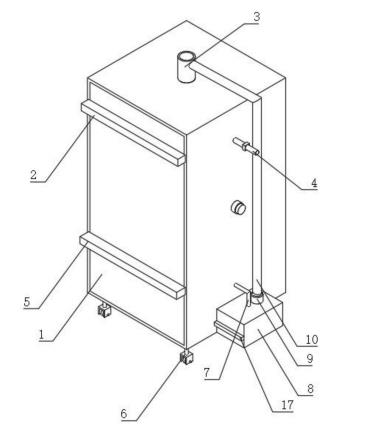

1.一种移动式油污废水处理回收装置，其特征在于，包括仓体，所述仓体的顶端设置有进水管，所述仓体的内部分为一级过滤区、混合区、二级过滤区和排放区，所述一级过滤区的内部设置有第一过滤板，所述混合区的内部设置有混合装置，所述混合区的侧壁设置有用于添加试剂的添加管，所述二级过滤区的内部设置有刮取装置，所述刮取装置下方设置有第二过滤板，所述刮取装置与第二过滤板的顶端接触，所述二级过滤区的侧壁设置有用于排水的流动管，所述流动管的输出端连接有过滤箱，所述过滤箱的设置在排放区的侧壁上，所述过滤箱的一侧设置排放管，所述排放管的输出端贯穿排放区的侧壁。
2.根据权利要求1所述的移动式油污废水处理回收装置，其特征在于，所述一级过滤区、混合区和二级过滤区均通过排放管连接，所述排放管的内部设置有阀门。
3.根据权利要求1所述的移动式油污废水处理回收装置，其特征在于，所述仓体的侧壁设置有支撑板，所述支撑板的顶端设置有电机，所述电机的输出端通过连接带与混合装置连接，所述混合装置的输入端通过连接带与刮取装置连接。
4.根据权利要求3所述的移动式油污废水处理回收装置，其特征在于，所述混合装置包括有搅拌轴和搅拌叶，所述搅拌轴的输出端贯穿仓体的侧壁与联轴器连接，所述搅拌轴的外圆面安装有一个、两个或者多个搅拌叶。
5.根据权利要求4所述的移动式油污废水处理回收装置，其特征在于，所述刮取装置包括有往复丝杆和刮板，所述往复丝杆的外圆面安装与刮板。
6.根据权利要求1所述的移动式油污废水处理回收装置，其特征在于，所述过滤箱的顶端的设置有离心泵，所述离心泵的输出端安装有管道，所述管道的输出端与进水管连接。
7.根据权利要求6所述的移动式油污废水处理回收装置，其特征在于，所述过滤箱的内部上方设置有多个隔板，所述隔板的下方设置有第三过滤板，所述第三过滤板滑动设置在过滤箱的内部，所述过滤箱的内部设置有水质监测器。
8.根据权利要求1所述的移动式油污废水处理回收装置，其特征在于，所述仓体的底端设置有排水管。
9.根据权利要求8所述的移动式油污废水处理回收装置，其特征在于，所述仓体的底端设置有移动装置，所述移动装包括有固定板、转动轴、固定框、移动轮和固定轴，所述仓体的底端四角固定有固定板，所述固定板的端面与转动轴连接，所述转动轴的一端固定有固定框，所述固定框的内部设置有移动轮，所述移动轮与固定框通过固定轴连接。
10.根据权利要求1所述的移动式油污废水处理回收装置，其特征在于，所述一级过滤区的侧壁开设有排油孔。
发明内容
鉴于此，本发明提供一种移动式油污废水处理回收装置，解决了上述现有技术的问题。
为了达到在上述目的，本发明是通过以下技术方案实现的：本发明提供一种移动式油污废水处理回收装置，包括仓体，所述仓体的顶端设置有进水管，所述仓体的内部分为一级过滤区、混合区、二级过滤区和排放区，所述一级过滤区的内部设置有第一过滤板，所述混合区的内部设置有混合装置，所述混合区的侧壁设置有用于添加试剂的添加管，所述二级过滤区的内部设置有刮取装置，所述刮取装置下方设置有第二过滤板，所述刮取装置与第二过滤板的顶端接触，所述二级过滤区的侧壁设置有用于排水的流动管，所述流动管的输出端连接有过滤箱，所述过滤箱的设置在排放区的侧壁上，所述过滤箱的一侧设置排放管，所述排放管的输出端贯穿排放区的侧壁。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述一级过滤区、混合区和二级过滤区均通过排放管连接，所述排放管的内部设置有阀门。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述仓体的侧壁设置有支撑板，所述支撑板的顶端设置有电机，所述电机的输出端通过连接带与混合装置连接，所述混合装置的输入端通过连接带与刮取装置连接。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述混合装置包括有搅拌轴和搅拌叶，所述搅拌轴的输出端贯穿仓体的侧壁与联轴器连接，所述搅拌轴的外圆面安装有一个、两个或者多个搅拌叶。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述刮取装置包括有往复丝杆和刮板，所述往复丝杆的外圆面安装与刮板。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述过滤箱的顶端的设置有离心泵，所述离心泵的输出端安装有管道，所述管道的输出端与进水管连接。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述过滤箱的内部上方设置有多个隔板，所述隔板的下方设置有第三过滤板，所述第三过滤板滑动设置在过滤箱的内部，所述过滤箱的内部设置有水质监测器。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述仓体的底端设置有排水管。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述仓体的底端设置有移动装置，所述移动装包括有固定板、转动轴、固定框、移动轮和固定轴，所述仓体的底端四角固定有固定板，所述固定板的端面与转动轴连接，所述转动轴的一端固定有固定框，所述固定框的内部设置有移动轮，所述移动轮与固定框通过固定轴连接。
在上述的移动式油污废水处理回收装置中，作为优选方案，所述一级过滤区的侧壁开设有排油孔。
本发明提供一种移动式油污废水处理回收装置，具有如下有益效果：
1、通过第一过滤板将油污废水中的杂质过滤，之后在一级过滤区进行静止，使油污与水分离，油污通过排油孔排出，方便油和水分离。
2、之后将废水排到混合物，通过添加管向混合区添加试剂，通过搅拌轴进行混合，使试剂充分的与水混合，试剂对油污分离，之后通过排放管进入到二级过滤区，往复丝杆带动刮板对第二过滤板表面进行刮取，防止油污沾附在第二过滤板表面，造成第二过滤板堵塞。
3、二级过滤区排出的水通过流动管流向过滤箱，过滤箱对水再次进行过滤，过滤之后通过水质监测器进行检测，检测不合格时，离心泵将过滤箱内部水输送到进水管处，进行二次过滤净化，保证排水达到排放保证。
（发明人：徐英贤;杨志远;付玲玲;杨红欣;霍园翔）
