公布日：2022.04.12
申请日：2022.01.19
分类号：C02F1/00(2006.01)I;B01F27/70(2022.01)I;B01F35/00(2022.01)I;B01F35/30(2022.01)I;B01F35/41(2022.01)I
摘要
本发明提出了一种污水处理推流装置，涉及污水处理技术领域。包括支撑架、滑动导杆、耦合装置和推流器本体，滑动导杆设于支撑架的一侧；耦合装置包括相互耦合的固定件和移动件，固定件固定连接于支撑架的一侧，并位于滑动导杆的下端，移动件连接于推流器本体的后端，并与固定件耦合连接；推流器本体上设有提升装置，提升装置与推流器本体固定连接，用于驱动推流器本体沿滑动导杆上移。本发明采用耦合形式，使推流器本体方便安装和拆卸，上述结构能够准确定位推流器本体，使推流器本体快速安装，通过提升装置上拉推流器本体可拆卸推流器本体，解决推流器本体在不停水条件下检修搅拌机的问题。
权利要求书
1.一种污水处理推流装置，其特征在于，包括支撑架、滑动导杆、耦合装置和推流器本体，所述滑动导杆设于所述支撑架的一侧；所述耦合装置包括相互耦合的固定件和移动件，所述固定件固定连接于所述支撑架的一侧，并位于所述滑动导杆的下端，所述移动件连接于所述推流器本体的后端，并与所述固定件耦合连接；所述推流器本体上设有提升装置，所述提升装置与所述推流器本体固定连接，用于驱动所述推流器本体沿所述滑动导杆上移。
2.根据权利要求1所述的污水处理推流装置，其特征在于，所述固定件包括固定板，所述固定板的一端固定连接于所述支撑架的侧壁上；所述固定板顶部沿所述固定板的另一端方向依次间隔设置有第一竖板和第二竖板，其中，所述第一竖板和所述第二竖板的中轴线相互平行。
3.根据权利要求2所述的污水处理推流装置，其特征在于，所述移动件包括移动板，所述移动板靠近所述滑动导杆的一侧设有与所述导杆滑动连接的滑动组件；所述移动板的底部沿所述移动板的另一端方向依次间隔设有第三竖板和第四竖板，其中，所述第三竖板和所述第四竖板的中轴线相互平行。
4.根据权利要求3所述的污水处理推流装置，其特征在于，所述第一竖板和所述第二竖板之间的间距与所述第四竖板的厚度相适配，所述第三竖板和所述第四竖板之间的间距与所述第一竖板的厚度相适配，以使所述移动件下落后，所述第一竖板、所述第二竖板、所述第三竖板和所述第四竖板之间相互耦合。
5.根据权利要求4所述的污水处理推流装置，其特征在于，所述滑动导杆的两侧沿竖直方向设有导轨。
6.根据权利要求5所述的污水处理推流装置，其特征在于，所述滑动组件包括滑动板，所述滑动板的两端开设有球形槽，所述球形槽内设有滑轮，所述滑轮滑动连接于所述导杆两侧的所述导轨上。
7.根据权利要求4所述的污水处理推流装置，其特征在于，所述第一竖板的两侧板均朝向所述第一竖板的中轴线倾斜设置，所述第三竖板和所述第四竖板分别与所述第一竖板相互接触的侧板的倾斜角度与所述第一竖板的倾斜角度相吻合。
8.根据权利要求1所述的污水处理推流装置，其特征在于，所述提升装置包括设于所述推流器本体顶部的锁扣，所述锁扣上设有拉绳。
9.根据权利要求1所述的污水处理推流装置，其特征在于，所述推流器本体包括驱动组件和螺旋桨，所述驱动组件的驱动轴与所述螺旋桨连接，用于驱动所述螺旋桨工作。
10.根据权利要求1所述的污水处理推流装置，所述支撑架的底部设有托架，所述托架的一端与所述支撑架的底部固定连接，另一端用于支撑所述推流器本体。
发明内容
本发明的目的在于提供一种污水处理推流装置，其能够针对现有技术中的不足之处，提出解决方案，能够准确定位推流器的位置，且安装和拆卸方便，能及时对推流器进行故障检修，节省工序和时间等特点。
本发明的实施例提供一种污水处理推流装置：

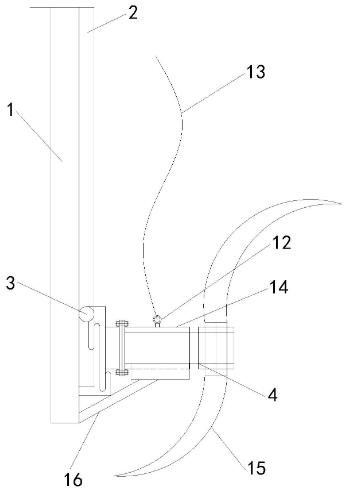

包括支撑架、滑动导杆、耦合装置和推流器本体，所述滑动导杆设于所述支撑架的一侧；
所述耦合装置包括相互耦合的固定件和移动件，所述固定件固定连接于所述支撑架的一侧，并位于所述滑动导杆的下端，所述移动件连接于所述推流器本体的后端，并与所述固定件耦合连接；
所述推流器本体上设有提升装置，所述提升装置与所述推流器本体固定连接，用于驱动所述推流器本体沿所述滑动导杆上移。
在本发明的一些实施例中，所述固定件包括固定板，所述固定板的一端固定连接于所述支撑架的侧壁上；
所述固定板顶部沿所述固定板的另一端方向依次间隔设置有第一竖板和第二竖板，其中，所述第一竖板和所述第二竖板的中轴线相互平行。
在本发明的一些实施例中，所述移动件包括移动板，所述移动板靠近所述滑动导杆的一侧设有与所述导杆滑动连接的滑动组件；
所述移动板的底部沿所述移动板的另一端方向依次间隔设有第三竖板和第四竖板，其中，所述第三竖板和所述第四竖板的中轴线相互平行。
在本发明的一些实施例中，所述第一竖板和所述第二竖板之间的间距与所述第四竖板的厚度相适配，所述第三竖板和所述第四竖板之间的间距与所述第一竖板的厚度相适配，以使所述移动件下落后，所述第一竖板、所述第二竖板、所述第三竖板和所述第四竖板之间相互耦合。
在本发明的一些实施例中，所述滑动导杆的两侧沿竖直方向设有导轨。
在本发明的一些实施例中，所述滑动组件包括滑动板，所述滑动板的两端开设有球形槽，所述球形槽内设有滑轮，所述滑轮滑动连接于所述导杆两侧的所述导轨上。
在本发明的一些实施例中，所述第一竖板的两侧板均朝向所述第一竖板的中轴线倾斜设置，所述第三竖板和所述第四竖板分别与所述第一竖板相互接触的侧板的倾斜角度与所述第一竖板的倾斜角度相吻合。
在本发明的一些实施例中，所述提升装置包括设于所述推流器本体顶部的锁扣，所述锁扣上设有拉绳。
在本发明的一些实施例中，所述推流器本体包括驱动组件和螺旋桨，所述驱动组件的驱动轴与所述螺旋桨连接，用于驱动所述螺旋桨工作。
在本发明的一些实施例中，所述支撑架的底部设有托架，所述托架的一端与所述支撑架的底部固定连接，另一端用于支撑所述推流器本体。
相对于现有技术，本发明的实施例至少具有如下优点或有益效果：
本发明采用支撑架、滑动导杆、耦合装置和推流器本体之间相互配合能够准确定位推流器的位置，且安装和拆卸方便，能及时对推流器进行故障检修，节省工序和时间；通过支撑架、滑动导杆、耦合装置和推流器本体，所述滑动导杆设于所述支撑架的一侧；所述耦合装置包括相互耦合的固定件和移动件，所述固定件固定连接于所述支撑架的一侧，并位于所述滑动导杆的下端，所述移动件连接于所述推流器本体的后端，并与所述固定件耦合连接；所述推流器本体上设有提升装置，所述提升装置与所述推流器本体固定连接，用于驱动所述推流器本体沿所述滑动导杆上移。本发明采用耦合形式，通过将耦合装置的固定件固定在所述支撑架上，通过移动件在所述滑动导杆上上下移动，从而使推流器本体方便安装和拆卸，当推流器本体从水池上方落下，通过移动件沿滑动导杆下移，与下方的固定件耦合固定，上述结构能够准确定位所述推流器本体，使推流器本体快速安装，通过所述提升装置上拉推流器本体可拆卸推流器本体，解决推流器本体在不停水条件下检修搅拌机的问题。
（发明人：孙会武;李海洋;王泽新）
