公布日：2022.04.01
申请日：2021.11.30
分类号：C02F3/10(2006.01)I
摘要
本发明公开了一种智慧水务污水处理池，包括：池体，具有上部开口的池腔；池盖，盖设于池腔上端；填料挂板，水平安装于池腔；底座，固定安装于池腔底壁；曝气管组件，可拆卸连接于底座，曝气管组件包括主气管、布气管和入气管；布气管排列于主气管的左右两侧，入气管上端穿出池盖且底部与主气管连接；旋转管，旋转管套设于入气管外周壁并能绕入气管旋转，旋转管上端连接有驱动其旋转的旋转驱动机构，下端设有位于布气管和挂杆之间的搅拌杆。本发明布气管可提高曝气范围，使得曝气尽量均匀，提高曝气效果，搅拌杆可对布气管冒出的气泡进行打散和搅拌，进一步提高曝气的均匀度，提高污水处理效果。
权利要求书

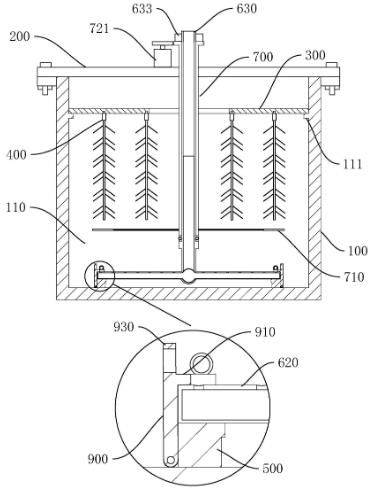

1.一种智慧水务污水处理池，其特征在于包括：池体(100)，具有上部开口的池腔(110)；池盖(200)，盖设于池腔(110)上端；填料挂板(300)，水平安装于池腔(110)；多个用于固定填料的挂杆(400)，顶部连接于填料挂板(300)；底座(500)，固定安装于池腔(110)底壁；曝气管组件(600)，可拆卸连接于底座(500)，所述曝气管组件(600)包括主气管(610)、布气管(620)和入气管(630)；所述主气管(610)和布气管(620)位于挂杆(400)下方，所述布气管(620)排列于主气管(610)的左右两侧，所述入气管(630)上端穿出池盖(200)且底部与主气管(610)连接；旋转管(700)，所述旋转管(700)套设于入气管(630)外周壁并能绕入气管(630)旋转，所述旋转管(700)上端连接有驱动其旋转的旋转驱动机构(721)，下端设有位于布气管(620)和挂杆(400)之间的搅拌杆(710)。
2.根据权利要求1所述的智慧水务污水处理池，其特征在于：所述池腔(110)周壁设有朝内凸起的承载部(111)，所述填料挂板(300)承载于承载部(111)。
3.根据权利要求1或2所述的智慧水务污水处理池，其特征在于：所述填料挂板(300)底面设有螺纹孔(320)，所述挂杆(400)顶部螺纹连接于螺纹孔(320)。
4.根据权利要求1或2所述的智慧水务污水处理池，其特征在于：所述填料挂板(300)中心设有供入气管(630)和旋转管(700)穿过的中心孔(310)。
5.根据权利要求1所述的智慧水务污水处理池，其特征在于：所述旋转管(700)上端穿过池盖(200)并设有扭矩连接部(720)，所述旋转驱动机构(721)固定安装于池盖(200)上表面并与扭矩连接部(720)传动相连以带动旋转管(700)旋转。
6.根据权利要求1所述的智慧水务污水处理池，其特征在于：所述入气管(630)周壁设有用于支撑旋转管(700)的凸缘(631)。
7.根据权利要求6所述的智慧水务污水处理池，其特征在于：所述入气管(630)上端螺纹连接有限位轴套(633)以对旋转管(700)上端进行轴向限位。
8.根据权利要求1所述的智慧水务污水处理池，其特征在于：所述填料挂板(300)呈网格状。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种智慧水务污水处理池，提高曝气均匀性。
根据本发明的第一方面实施例的一种智慧水务污水处理池，包括：池体，具有上部开口的池腔；池盖，盖设于池腔上端；填料挂板，水平安装于池腔；多个用于固定填料的挂杆，顶部连接于填料挂板；底座，固定安装于池腔底壁；曝气管组件，可拆卸连接于底座，所述曝气管组件包括主气管、布气管和入气管；所述主气管和布气管位于挂杆下方，所述布气管排列于主气管的左右两侧，所述入气管上端穿出池盖且底部与主气管连接；旋转管，所述旋转管套设于入气管外周壁并能绕入气管旋转，所述旋转管上端连接有驱动其旋转的旋转驱动机构，下端设有位于布气管和挂杆之间的搅拌杆。
根据本发明实施例的一种智慧水务污水处理池，至少具有如下技术效果：布气管可提高曝气范围，使得曝气尽量均匀，提高曝气效果，搅拌杆可对布气管冒出的气泡进行打散和搅拌，进一步提高曝气的均匀度，提高污水处理效果；且旋转管套设于入气管，利用入气管作为中心转轴，简化了结构；所有挂杆挂设于填料挂板，拆卸时，只需要将填料挂板取出即可将全部挂杆取出，安装拆卸更加便捷。
根据本发明的一些实施例，所述池腔周壁设有朝内凸起的承载部，所述填料挂板承载于承载部。
根据本发明的一些实施例，所述填料挂板底面设有螺纹孔，所述挂杆顶部螺纹连接于螺纹孔。
根据本发明的一些实施例，所述填料挂板中心设有供入气管和旋转管穿过的中心孔。
根据本发明的一些实施例，所述旋转管上端穿过池盖并设有扭矩连接部，所述旋转驱动机构固定安装于池盖上表面并与扭矩连接部传动相连以带动旋转管旋转。
根据本发明的一些实施例，所述入气管周壁设有用于支撑旋转管的凸缘。
根据本发明的一些实施例，所述入气管上端螺纹连接有限位轴套以对旋转管上端进行轴向限位。
根据本发明的一些实施例，所述填料挂板呈网格状。
（发明人：莫竞瑜;周翔宇;黎慧娟;蒋旭宇;龙珑;黄胜）
