公布日：2022.05.27
申请日：2022.01.29
分类号：B01D29/03(2006.01)I;B01D29/66(2006.01)I;B01D29/94(2006.01)I
摘要
本发明公开了一种原料废水过滤回收装置，其中有过滤组件、调节组件和回收组件，过滤组件，包括外壳和过滤件，所述过滤件设置于所述外壳底部；调节组件，设置于所述过滤组件内部中间，包括浮箱和挡板，所述挡板设置于所述浮箱底部；回收组件，设置于所述过滤组件一侧，包括加热罐和搅拌件，所述搅拌件设置于所述加热罐内部。本发明通过调节组件可在过滤板堵塞效率降低的时候及时自动清洗冲刷过滤板，节省大量人力和时间。
权利要求书

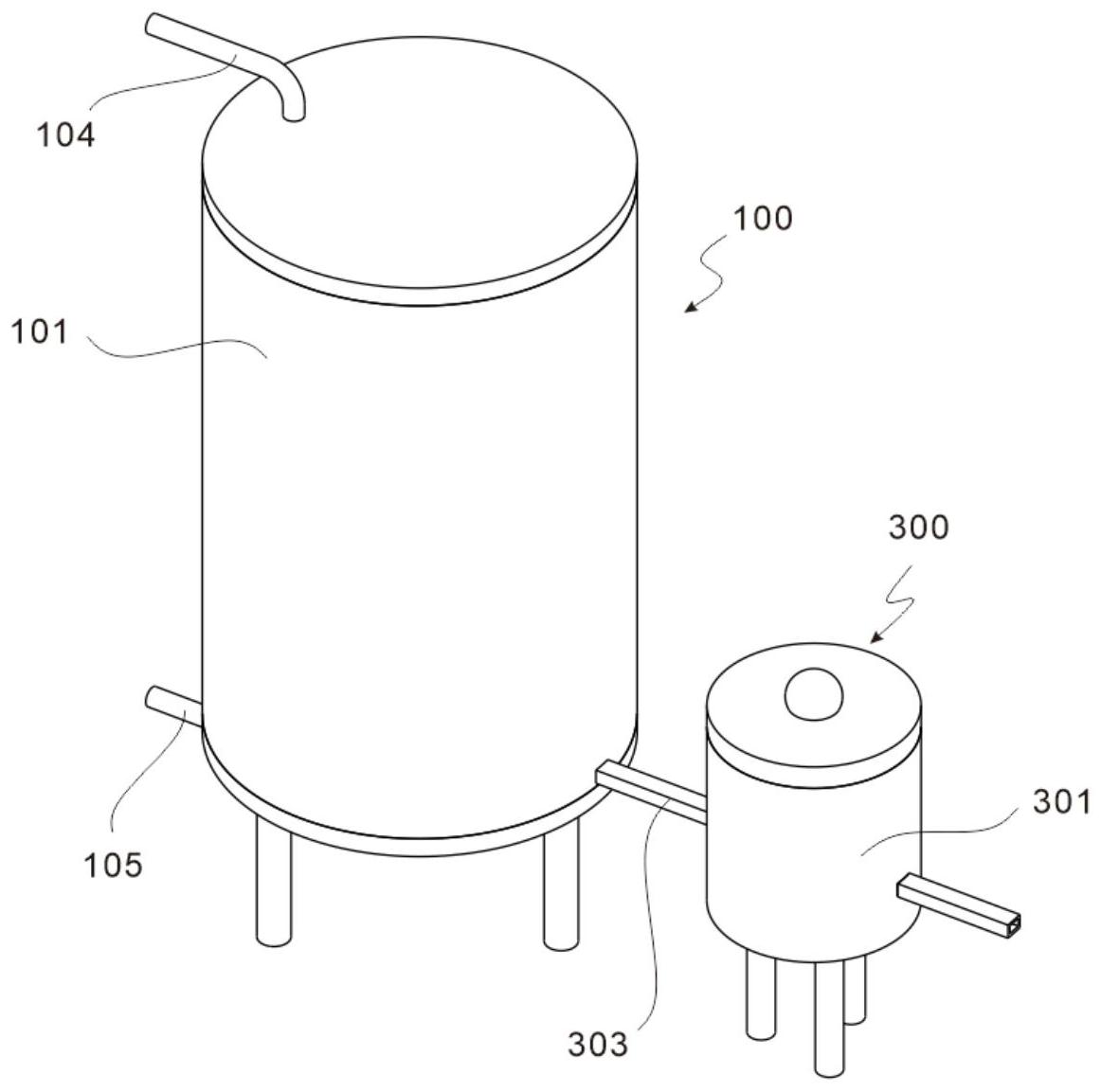

1.一种原料废水过滤回收装置，其特征在于：包括，过滤组件(100)，包括外壳(101)和过滤件(102)，所述过滤件(102)设置于所述外壳(101)底部；调节组件(200)，设置于所述过滤组件(100)内部中间，包括浮箱(201)和挡板(202)，所述挡板(202)设置于所述浮箱(201)底部；回收组件(300)，设置于所述过滤组件(100)一侧，包括加热罐(301)和搅拌件(302)，所述搅拌件(302)设置于所述加热罐(301)内部。
2.如权利要求1所述的原料废水过滤回收装置，其特征在于：所述过滤组件(100)还包括进水管(104)和出水管(105)，所述进水管(104)贯穿连接所述外壳(101)顶部，所述出水管(105)贯穿连接所述外壳(101)底部。
3.如权利要求2所述的原料废水过滤回收装置，其特征在于：所述外壳(101)底部两侧对称设有出渣孔，所述外壳(101)还设有中柱(103)连接所述外壳(101)顶部和底部。
4.如权利要求3所述的原料废水过滤回收装置，其特征在于：所述过滤件(102)包括过滤板(102a)和挡块(102b)，所述挡块(102b)有两个，对称设置于所述过滤板(102a)两侧，所述挡块(102b)和所述外壳(101)的所述出渣孔位置对应。
5.如权利要求4所述的原料废水过滤回收装置，其特征在于：所述中柱(103)侧面中心设有限位槽(103a)，所述限位槽(103a)分上下，上半部分有两槽，顶部相连，下半部分同样有两槽，底部相连，上半部分两槽距离小于下半部分两槽距离。
6.如权利要求5所述的原料废水过滤回收装置，其特征在于：所述中柱(103)还包括限位柱(103b)和固定管(103c)，所述限位柱(103b)一端设置于所述限位槽(103a)内部，一端固定连接所述固定管(103c)，所述固定管(103c)外侧和所述浮箱(201)固定。
7.如权利要求6所述的原料废水过滤回收装置，其特征在于：所述调节组件(200)还包括弹簧(203)，所述弹簧(203)套接于所述中柱(103)外侧，所述弹簧(203)顶部连接所述浮箱(201)底部，底部连接所述过滤板(102a)中心顶部。
8.如权利要求6或7所述的原料废水过滤回收装置，其特征在于：所述浮箱(201)中间有四个贯穿的大孔，其中中间的孔套接在所述中柱(103)的所述固定管(103c)上，另外三个大孔环绕中间的孔设置，所述浮箱(201)顶部设有一个入水口，底部设有六个出水口，所述挡板(202)对应所述浮箱(201)底部设有同样的孔。
9.如权利要求8所述的原料废水过滤回收装置，其特征在于：所述回收组件(300)还包括滤渣管(303)和电热丝(304)，所述滤渣管(303)连接所述外壳(101)和所述加热罐(301)。10.如权利要求7或9任一所述的原料废水过滤回收装置，其特征在于：所述回收组件(300)还包括电热丝(304)，所述电热丝(304)设置于所述加热罐(301)底部。
发明内容
本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
鉴于上述和/或现有的原料废水过滤回收装置中存在的问题，提出了本发明。
因此，本发明所要解决的问题在于如果在准确的时间更换过滤板，清理滤渣。
为解决上述技术问题，本发明提供如下技术方案：一种原料废水过滤回收装置，其中有过滤组件、调节组件和回收组件，过滤组件，包括外壳和过滤件，所述过滤件设置于所述外壳底部；调节组件，设置于所述过滤组件内部中间，包括浮箱和挡板，所述挡板设置于所述浮箱底部；回收组件，设置于所述过滤组件一侧，包括加热罐和搅拌件，所述搅拌件设置于所述加热罐内部。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述过滤组件还包括进水管和出水管，所述进水管贯穿连接所述外壳顶部，所述出水管贯穿连接所述外壳底部。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述外壳底部两侧对称设有出渣孔，所述外壳还设有中柱连接所述外壳顶部和底部。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述过滤件包括过滤板和挡块，所述挡块有两个，对称设置于所述过滤板两侧，所述挡块和所述外壳的所述出渣孔位置对应。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述中柱侧面中心设有限位槽，所述限位槽分上下，上半部分有两槽，顶部相连，下半部分同样有两槽，底部相连，上半部分两槽距离小于下半部分两槽距离。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述中柱还包括限位柱和固定管，所述限位柱一端设置于所述限位槽内部，一端固定连接所述固定管，所述固定管外侧和所述浮箱固定。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述调节组件还包括弹簧，所述弹簧套接于所述中柱外侧，所述弹簧顶部连接所述浮箱底部，底部连接所述过滤板中心顶部。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述浮箱中间有四个贯穿的大孔，其中中间的孔套接在所述中柱的所述固定管上，另外三个大孔环绕中间的孔设置，所述浮箱顶部设有一个入水口，底部设有六个出水口，所述挡板对应所述浮箱底部设有同样的孔。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述回收组件还包括滤渣管和电热丝，所述滤渣管连接所述外壳和所述加热罐。
作为本发明所述原料废水过滤回收装置的一种优选方案，其中：所述回收组件还包括电热丝，所述电热丝设置于所述加热罐底部。
本发明有益效果为：本发明通过调节组件可在过滤板堵塞效率降低的时候及时自动清洗冲刷过滤板，节省大量人力和时间。
（发明人：颜倩;高佳云;周颖梅）
