公布日：2023.02.21
申请日：2021.08.20
分类号：C02F3/32(2006.01)I;C02F101/16(2006.01)N
摘要
本发明提供一种潜流湿地处理污水的系统及方法，该系统包括微生物原位反应器和潜流湿地，所述微生物原位反应器与潜流湿地连通。本方法包括如下步骤：将待处理污水进行初沉调蓄后分为第一待处理污水和第二待处理污水，采用所述第一待处理污水在营养剂的作用下活化微生物，得到第一处理混合液；将所述第一处理混合液通入潜流湿地，所述第二待处理污水经所述第一处理混合液处理，得到处理后的污水。本发明结合微生物原位反应器，既增加了水体中的溶解氧，又快速增加系统中微生物的含量及活性，提高系统对污染物质的处理效率。
权利要求书

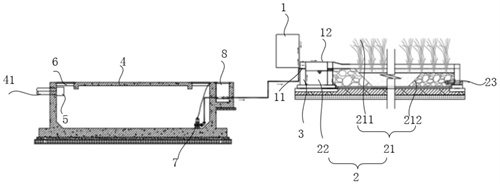

1.一种潜流湿地处理污水的系统，其特征在于，包括微生物原位反应器(1)和潜流湿地(2)，所述微生物原位反应器(1)与潜流湿地(2)连通。
2.根据权利要求1所述的潜流湿地处理污水的系统，其特征在于，所述潜流湿地包括连通的潜流湿地部(21)和布水渠(22)，所述微生物原位反应器(1)分别与所述布水渠(22)和所述潜流湿地部(21)连通。
3.根据权利要求2所述的潜流湿地处理污水的系统，其特征在于，还包括如下技术特征中的至少一项：a1)所述潜流湿地部(21)包括种植区(211)和填料区(212)；a2)所述微生物原位反应器(1)上设有第一进水管(11)和第一出水管(12)，所述微生物原位反应器(1)经所述第一进水管(11)与所述布水渠(22)连通，所述微生物原位反应器(1)经所述第一出水管(12)与所述潜流湿地部(21)连通；a3)所述系统还包括提升泵(3)，所述提升泵(3)设于所述微生物原位反应器(1)与所述布水渠(22)之间的管路上；a4)所述潜流湿地部(21)设有第二出水管(23)。
4.根据权利要求3所述的潜流湿地处理污水的系统，其特征在于，还包括如下技术特征中的至少一项：b1)特征a1)中，所述填料区(212)从上到下依次包括河沙层、土工布层、填料层、保护层及防渗层；b2)所述填料层的材料为硅酸盐陶粒，所述硅酸盐陶粒的直径范围为10-50mm。
5.根据权利要求1所述的潜流湿地处理污水的系统，其特征在于，c1)所述的微生物原位反应器(1)内装有微生物和营养剂；c2)所述系统还包括调节池(4)，所述调节池(4)与所述潜流湿地(2)连通。
6.根据权利要求5所述的潜流湿地处理污水的系统，其特征在于：还包括如下技术特征中的至少一项：d1)所述系统还包括过滤部件(5)，所述过滤部件(5)设于所述调节池(4)的进水处；所述系统还包括观察井(6)，所述观察井(6)设于所述调节池(4)上；d2)所述系统还包括潜污泵(7)，所述调节池(4)经所述潜污泵(7)与所述潜流湿地(2)连通；d3)所述调节池(4)设有第二进水管(41)。
7.根据权利要求5所述的潜流湿地处理污水的系统，其特征在，还包括如下技术特征中的至少一项：d11)特征d1)中，所述过滤部件(5)为挂篮格栅；d31)特征d3)中，所述系统还包括阀门井(8)，所述阀门井(8)内设有一个或多个阀门，所述阀门设于所述潜污泵(7)与所述潜流湿地(2)连通的管道上。
8.一种潜流湿地处理污水的方法，其特征在于，采用权利要求1至7任一项所述的系统，包括如下步骤：1)将待处理污水进行初沉调蓄后分为第一待处理污水和第二待处理污水，采用所述第一待处理污水在营养剂的作用下活化微生物，得到第一处理混合液；2)将所述第一处理混合液通入潜流湿地(2)，所述第二待处理污水经所述第一处理混合液处理，得到处理后的污水。
9.如权利要求8的方法，其特征在于，至少包括以下一种技术特征：e1)所述微生物包括硝化细菌、亚硝化细菌、反硝化细菌、枯草芽孢杆菌、胶质芽孢杆菌及产物、巨大芽孢杆菌、植物乳杆菌、产朊假丝酵母和纤维化诺卡氏菌；所述微生物中各组分的质量比为：1.0:0.8±0.03:1.0±0.03:1.5±0.15:1.5±0.17:1.2±0.12:0.7±0.05:1.0±0.07:1.0±0.10；e2)所述营养剂质量分数为玉米粉50.3％-59.7％、蔗糖13.1％-16.9％、纤维素21.8％-26.2％、硫酸铵0.89％-1.11％、七水合硫酸镁0.69％-0.81％、硝酸镁0.69％-0.81％、硫酸亚铁1.85％-2.15％、磷酸二氢钾0.67％-0.83％、磷酸氢钠铵0.71％-0.79％。
10.根据权利要求9所述的潜流湿地处理污水的方法，其特征在于，所述微生物与营养剂的比值位96：1-120：1。
发明内容
鉴于以上所述现有技术的缺点，本发明的目的在于提供一种潜流湿地污水处理系统及方法，用于解决处理效率低、填料易堵塞的的问题。
为实现上述目的及其他相关目的，本发明第一方面提供一种潜流湿地处理污水的系统包括微生物原位反应器和潜流湿地，所述微生物原位反应器与潜流湿地连通，微生物原位反应器是原地利用被污染水中污染物为营养源。
优选地，所述潜流湿地包括连通的潜流湿地部和布水渠，所述微生物原位反应器分别与所述布水渠和所述潜流湿地部连通。
优选地，还包括如下技术特征中的至少一项：
a1)所述潜流湿地部包括种植区和填料区；
a2)所述微生物原位反应器上设有第一进水管和第一出水管，所述微生物原位反应器经所述第一进水管与所述布水渠连通，所述微生物原位反应器经所述第一出水管与所述潜流湿地部连通；
a3)所述系统还包括提升泵，所述提升泵设于所述微生物原位反应器与所述布水渠之间的管路上；
a4)所述潜流湿地部设有第二出水管。
优选地，还包括如下技术特征中的至少一项：
b1)特征a1)中，所述填料区从上到下依次包括河沙层、土工布层、填料层、保护层及防渗层；
b2)所述填料层的材料为硅酸盐陶粒，所述硅酸盐陶粒的直径范围为10-50mm。
优选地，还包括如下技术特征中的至少一项：
c1)所述的微生物原位反应器内装有微生物和营养剂；
c2)所述系统还包括调节池，所述调节池与所述潜流湿地连通。
优选地，还包括如下技术特征中的至少一项：
d1)所述系统还包括过滤部件，所述过滤部件设于所述调节池的进水处；
d2)所述系统还包括潜污泵，所述调节池经所述潜污泵与所述潜流湿地连通，
d3)所述调节池设有第二进水管。
优选地，还包括如下技术特征中的至少一项：
d11)特征d1)中，所述过滤部件为挂篮格栅；
d31)特征d3)中，所述系统还包括阀门井，所述阀门井内设有一个或多个阀门，所述阀门设于所述潜污泵与所述潜流湿地连通的管道上。
本发明另一方面提供一种潜流湿地处理污水的方法，采用以上所述的系统，包括如下步骤：
1)将待处理污水进行初沉调蓄后分为第一待处理污水和第二待处理污水，采用所述第一待处理污水在营养剂的作用下活化微生物，得到第一处理混合液；
2)将所述第一处理混合液通入潜流湿地，所述第二待处理污水经所述第一处理混合液处理，得到处理后的污水。
优选地，至少包括以下一种技术特征：
e1)所述微生物包括硝化细菌、亚硝化细菌、反硝化细菌、枯草芽孢杆菌、胶质芽孢杆菌及产物、巨大芽孢杆菌、植物乳杆菌、产朊假丝酵母和纤维化诺卡氏菌；所述微生物中各组分的质量比为：1.0:0.8±0.03:1.0±0.03:1.5±0.15:1.5±0.17:1.2±0.12:0.7±0.05:1.0±0.07:1.0±0.10；
e2)所述营养剂质量分数为玉米粉50.3％-59.7％、蔗糖13.1％-16.9％、纤维素21.8％-26.2％、硫酸铵0.89％-1.11％、七水合硫酸镁0.69％-0.81％、硝酸镁0.69％-0.81％、硫酸亚铁1.85％-2.15％、磷酸二氢钾0.67％-0.83％磷酸氢钠铵0.71％-0.79％。
优选地，所述微生物与营养剂的比值位96：1-120：1。
上述技术方案具有以下有益效果：
如上所述，本发明的一种潜流湿地处理污水的系统及方法，具有以下有益效果中的至少一项：
1.本发明以特制硅酸盐陶粒作为潜流湿地的基质，其高孔隙率，比表面积大，既可以吸附大量的营养物质，又可以作为微生物载体，可高效去除水体中的营养物质，且不易堵塞。
2.本发明结合微生物原位反应器，既增加了水体中的溶解氧，又快速增加系统中微生物的含量及活性，提高系统对污染物质的处理效率。
3.海绵城市潜流湿地对地表径流污水处理效率较低，且填料容易堵塞，生命周期短，本发明能够有效解决上述问题。
（发明人：王超维;刘璨;任鑫森;赵金涛;卢轶;顾征宇;杨毅超;袁晓萌）
