公布日：2022.08.19
申请日：2022.05.25
分类号：C02F11/127(2019.01)I;B08B9/087(2006.01)I;C02F103/20(2006.01)N
摘要
本发明属于水底污泥处理技术领域，具体的说是一种水产养殖用水底污泥抽取处理装置，包括箱体底端固接有一组支腿；所述箱体顶端中心处转动连接有分离箱，且分离箱底端伸入箱体内；所述分离箱内壁上开设有一组过滤孔；所述分离箱顶端固接有进料管，且进料管上转动连接有抽取管；所述箱体底端开设有出料口；所述分离箱底端转动连接有出料管，且出料管通过出料口伸出箱体外；所述分离箱通过动力组件进行转动；本发明提供一种水产养殖用水底污泥抽取处理装置，以解决在对水底污泥进行抽取时，也会吸走大量河水，后续还需要对抽取的污泥的进行二次固液分离，操作繁琐，且需要多次转移运输，浪费时间的问题。
权利要求书

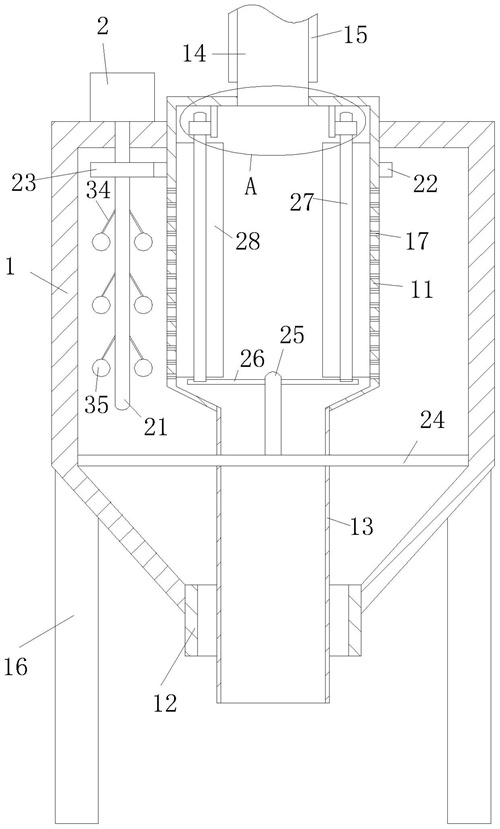

1.一种水产养殖用水底污泥抽取处理装置，其特征在于，包括箱体(1)底端固接有一组支腿(16)；所述箱体(1)顶端中心处转动连接有分离箱(11)，且分离箱(11)底端伸入箱体(1)内；所述分离箱(11)内壁上开设有一组过滤孔(17)；所述分离箱(11)顶端固接有进料管(14)，且进料管(14)上转动连接有抽取管(15)；所述箱体(1)底端开设有出料口(12)；所述分离箱(11)底端转动连接有出料管(13)，且出料管(13)通过出料口(12)伸出箱体(1)外；所述分离箱(11)通过动力组件进行转动；所述动力组件包括电动机(2)；所述箱体(1)顶端固接有电动机(2)；所述电动机(2)的输出端设有第一转动轴(21)，且第一转动轴(21)伸入箱体(1)内；所述分离箱(11)外侧壁上固接有第一环形齿条(22)；所述第一转动轴(21)伸入箱体(1)的轴上相对于第一环形齿条(22)的位置处固接有第一齿轮(23)；所述第一齿轮(23)和第一环形齿条(22)相互啮合；所述箱体(1)内壁上固接有第一固定柱(24)，且第一固定柱(24)贯穿出料管(13)；所述第一固定柱(24)位于出料管(13)内的柱体上固接有第二固定柱(25)，且第二固定柱(25)顶端伸入分离箱(11)内；所述第二固定柱(25)上固接有一对对称分布的固定板(26)；所述固定板(26)上转动连接有第二转动轴(27)；所述第二转动轴(27)上固接有一组刮板(28)，且刮板(28)和分离箱(11)内壁相互接触；所述第二转动轴(27)通过动力单元进行转动；所述动力单元包括第二齿轮(3)和第二环形齿条(31)；所述第二齿轮(3)固接在第二转动轴(27)顶端上；所述分离箱(11)顶端内壁上固接有第二环形齿条(31)，且第二环形齿条(31)位于一对第二齿轮(3)之间；所述第二齿轮(3)和第二环形齿条(31)相互啮合；所述刮板(28)上固接有一组切刀(32)；一组所述切刀(32)朝向第二转动轴(27)方向依次增长；一组所述切刀(32)之间均固接有一组钢丝(33)。
2.根据权利要求1所述的一种水产养殖用水底污泥抽取处理装置，其特征在于，所述第一转动轴(21)位于箱体(1)的轴上固接有一组弹性绳(34)；所述弹性绳(34)远离第一转动轴(21)的端部上固接有震动球(35)。
3.根据权利要求2所述的一种水产养殖用水底污泥抽取处理装置，其特征在于，所述震动球(35)的材质为橡胶材质。
发明内容
为了弥补现有技术的不足，解决在对水底污泥进行抽取时，也会吸走大量河水，后续还需要对抽取的污泥的进行二次固液分离，操作繁琐，且需要多次转移运输，浪费时间的问题，本发明提出的一种水产养殖用水底污泥抽取处理装置。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种水产养殖用水底污泥抽取处理装置,包括箱体底端固接有一组支腿；所述箱体顶端中心处转动连接有分离箱，且分离箱底端伸入箱体内；所述分离箱内壁上开设有一组过滤孔；所述分离箱顶端固接有进料管，且进料管上转动连接有抽取管；所述箱体底端开设有出料口；所述分离箱底端转动连接有出料管，且出料管通过出料口伸出箱体外；所述分离箱通过动力组件进行转动；现有技术中，在对水底污泥进行抽取时，也会吸走大量河水，后续还需要对抽取的污泥的进行二次固液分离，操作繁琐，且需要多次转移运输，浪费时间，为此本发明在工作时，在利用抽取管进行抽取污泥和河水时，此时抽取的物料会通过进料管进入分离箱，此时分离箱会通过动力组件进行转动，且分离箱上开设有一组过滤孔，此时利用分离箱的转动离心力，会将污泥和河水之间进行分离，让河水通过分离箱的过滤孔进行排出，排出的水流通过出料口重新流回河道内，污泥会通过出料管进行流出，通过分离箱的转动离心力，能够将污泥进行固液分离，操作简单，且不需要耗费大量时间，也能够对污泥进行初步脱水，方便后续对污泥的处理，也方便对脱水的污泥进行运输处理。
优选的，所述动力组件包括电动机；所述箱体顶端固接有电动机；所述电动机的输出端设有第一转动轴，且第一转动轴伸入箱体内；所述分离箱外侧壁上固接有第一环形齿条；所述第一转动轴伸入箱体的轴上相对于第一环形齿条的位置处固接有第一齿轮；所述第一齿轮和第一环形齿条相互啮合；工作时，在需要分离箱进行转动时，开动电动机，电动机带动第一转动轴转动，第一转动轴转动会带动第一齿轮转动，因第一齿轮和第一环形齿条相互啮合，第一齿轮带动第一环形齿条转动，进而带动分离箱进行转动，且此时进料管和抽取管处于转动连接，不会影响抽取管的工作。
优选的，所述箱体内壁上固接有第一固定柱，且第一固定柱贯穿出料管；所述第一固定柱位于出料管内的柱体上固接有第二固定柱，且第二固定柱顶端伸入分离箱内；所述第二固定柱上固接有一对对称分布的固定板；所述固定板上转动连接有第二转动轴；所述第二转动轴上固接有一组刮板，且刮板和分离箱内壁相互接触；所述第二转动轴通过动力单元进行转动；工作时，因第一固定柱贯穿出料管，且出料管转动连接在分离箱底端上，在分离箱进行转动时，此时出料管和第一固定柱处于固定状态，在分离箱转动时会通过动力单元带动第二转动轴转动，第二转动轴转动会带动刮板进行转动，进而对箱体上的贴合的污泥进行刮掉，避免堵塞过滤孔，保证分离箱的分离效率，也能够避免污泥对分离箱内壁的依附。
优选的，所述动力单元包括第二齿轮和第二环形齿条；所述第二齿轮固接在第二转动轴顶端上；所述分离箱顶端内壁上固接有第二环形齿条，且第二环形齿条位于一对第二齿轮之间；所述第二齿轮和第二环形齿条相互啮合；工作时，且因第二环形齿条位于一对第二齿轮之间，且第二环形齿条跟随分离箱进行转动，在第二齿轮和第二环形齿条相互啮合时，此时会带动第二转动轴和分离箱的转动方向处于相反状态，进而能够保证对分离箱内壁的刮料清理效果。
优选的，所述刮板上固接有一组切刀；一组所述切刀朝向第二转动轴方向依次增长；工作时，且在刮板上设有一组切刀，利用切刀能够将一些结板的污泥进行切碎清理，且一组所述切刀朝向第二转动轴的方向依次增长，避免刮刀影响刮板的刮料。
优选的，一组所述切刀之间均固接有一组钢丝；工作时，在切刀之间设有钢丝，利用钢丝的特性，能够更好将一些结块的污泥进行充分粉碎，能够方便污泥的出料。
优选的，所述第一转动轴位于箱体的轴上固接有一组弹性绳；所述弹性绳远离第一转动轴的端部上固接有震动球；工作时，在第一转动转动轴时，会通过弹性绳带动震动球转动，震动球转动会和箱体内壁和分离箱外壁相互碰撞，进而对其产生震动箱体震动会方便水流的出料，分离箱震动能够有效避免污泥对分离箱内壁的依附。
优选的，所述震动球的材质为橡胶材质；工作时，因震动球为橡胶材质，具有一定的柔软性，能够避免出现刚性碰撞的情况，避免出现箱体和分离箱出现损坏。
本发明的有益效果如下：
1.本发明所述的一种水产养殖用水底污泥抽取处理装置，通过分离箱的转动离心力，能够将污泥进行固液分离，操作简单，且不需要耗费大量时间，也能够对污泥进行初步脱水，方便后续对污泥的处理，也方便对脱水的污泥进行运输处理。
2.本发明所述的一种水产养殖用水底污泥抽取处理装置，通过第二环形齿条位于一对第二齿轮之间，且第二环形齿条跟随分离箱进行转动，在第二齿轮和第二环形齿条相互啮合时，此时会带动第二转动轴和分离箱的转动方向处于相反状态，进而能够保证对分离箱内壁的刮料清理效果。
（发明人：陈师楚;梁嘉文;冯丽团;崔鹤川;陈勇全;关丽莹;周健尉）
