公布日：2023.12.08
申请日：2023.10.17
分类号：B01D33/21(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I;C02F1/00(2023.01)I
摘要
本发明涉及污水净化技术领域，公开了一种转盘式污水净化设备及污水处理方法，包括净化箱。本发明通过漂浮组件上移时会同步驱动卡位工装进行位移，以解除该区域内卡位工装对连接件的位置限定，使连接件与净化网组产生挤压，当中轴梁开始转动时，会带动连接件同步转动，而此时连接件与净化网组相挤压，通过连接件与净化网组之间的摩擦力带动净化网组进行转动，使净化网组贴着刮附组件进行转动，此时刮附组件对转动的净化网组进行清洁，从而实现根据发生堵塞的位置进行定点清洁，避免了某一个纤维过滤网产生堵塞时，全部的纤维过滤网均要进行转动，导致正常使用的纤维过滤网也要进行刮取杂质，造成过滤网的刮取频率较高而影响其使用寿命。
权利要求书
1.一种转盘式污水净化设备，包括净化箱(1)，其特征在于：所述净化箱(1)内设置有至少两个分段片(2)，所述分段片(2)将所述净化箱(1)的内腔至少分隔成三个净化区域，所述分段片(2)的中部转动安装有净化网组(3)，且所述净化网组(3)转动安装在中轴梁(4)上，每个所述净化网组(3)的两侧均设置有连接件(5)，且所述连接件(5)固定安装在所述中轴梁(4)上，所述中轴梁(4)转动安装在所述净化箱(1)内，且所述净化网组(3)的内腔与所述中轴梁(4)的内腔相连；每个所述净化区域内均设置有漂浮组件(6)，所述漂浮组件(6)连接有卡位工装(7)，所述漂浮组件(6)抬升以驱动所述卡位工装(7)位移，以使所述连接件(5)弹出至与所述净化网组(3)挤压，所述卡位工装(7)始终与所述连接件(5)相贴合，且所述净化箱(1)的一侧设置有动力复位工装(8)，所述动力复位工装(8)用于驱动所述卡位工装(7)挤压所述连接件(5)，以使所述连接件(5)与所述净化网组(3)分离；每个所述净化网组(3)的两侧均设置有刮附组件(16)，用于对所述净化网组(3)表面的杂质进行吸附去除。
2.根据权利要求1所述的一种转盘式污水净化设备，其特征在于：所述净化网组(3)包括净化架(301)，所述净化架(301)转动安装在所述中轴梁(4)上，且所述净化架(301)与所述中轴梁(4)转动连接的部分开设有第一水孔，而所述中轴梁(4)上与所述净化架(301)转动安装的部分开设有第二水孔，所述净化架(301)的两侧均固定安装有净化吸附网(302)，所述净化架(301)与所述净化吸附网形成净化空腔，所述净化空腔通过所述第一水孔和第二水孔与所述中轴梁(4)的内腔相连；所述中轴梁(4)的一端贯穿净化箱(1)，并与排水箱(15)相连通，所述排水箱(15)开设在所述净化箱(1)的一侧。
3.根据权利要求2所述的一种转盘式污水净化设备，其特征在于：还包括供水组件，所述供水组件包括供水总管(9)，所述供水总管(9)设置在所述净化箱(1)的内腔底部，所述供水总管(9)上开设有若干电磁水阀(10)，所述电磁水阀(10)分别位于各所述净化区域内，以对各所述净化区域进行单独进行供水。
4.根据权利要求3所述的一种转盘式污水净化设备，其特征在于：所述连接件(5)包括基片(501)，所述基片(501)固定安装在所述中轴梁(4)上，所述基片(501)上圆周分布有引导杆(502)，所述引导杆(502)贯穿并滑动安装在所述基片(501)上，所述引导杆(502)靠近所述净化吸附网(302)的一端固定安装有摩擦驱动片(503)，另一端固定安装有分离片(504)，所述引导杆(502)同轴心设置有抵触弹簧(505)，且所述抵触弹簧(505)的两端分别固定安装在所述摩擦驱动片(503)和基片(501)上，其中所述抵触弹簧(505)始终处于拉伸状态。
5.根据权利要求4所述的一种转盘式污水净化设备，其特征在于：所述卡位工装(7)包括安装架(701)，所述安装架(701)固定安装在所述净化箱(1)的内壁上，所述安装架(701)上滑动安装有卡板(702)，所述卡板(702)用于与所述分离片(504)相卡接，以使所述卡板(702)限制所述分离片(504)的位置，所述卡板(702)远离所述分离片(504)的一端固定安装有牵引绳(703)，所述牵引绳(703)绕过引导辊(704)固定安装在所述漂浮组件(6)上，其中所述引导辊(704)转动安装在所述安装架(701)上；所述卡板(702)的一侧固定安装驱动杆(705)，所述驱动杆(705)贯穿并滑动安装在所述净化箱(1)上，所述驱动杆(705)远离所述卡板(702)的一端上固定安装有承接座(706)，所述承接座(706)用于与所述动力复位工装(8)相连接。
6.根据权利要求5所述的一种转盘式污水净化设备，其特征在于：所述漂浮组件(6)包括漂浮引导架(601)，所述漂浮引导架(601)固定安装在所述安装架(701)上，所述漂浮引导架(601)上固定安装有漂浮块(602)，所述漂浮块(602)与所述牵引绳(703)固定连接。

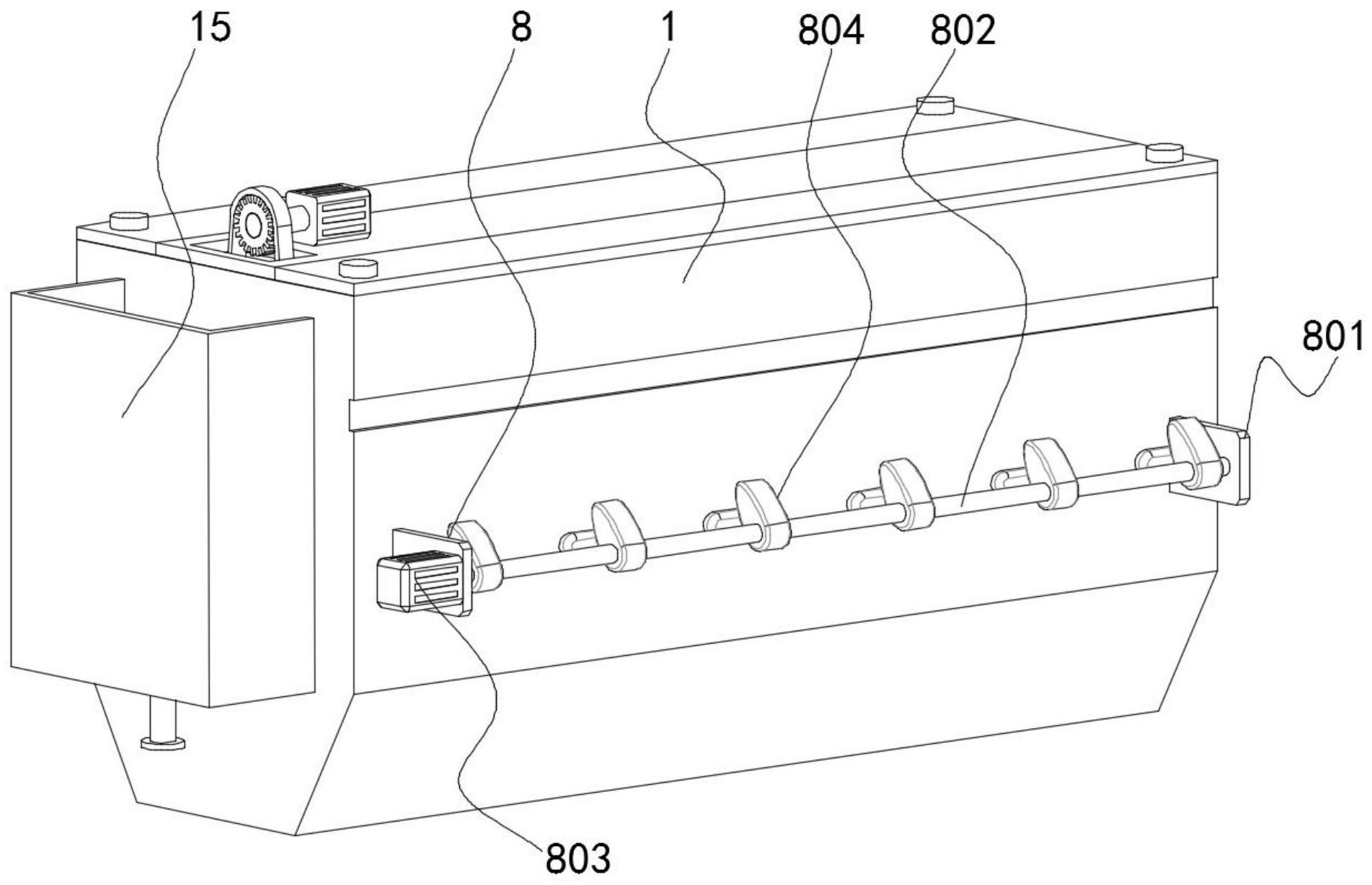

7.根据权利要求6所述的一种转盘式污水净化设备，其特征在于：所述动力复位工装(8)包括支撑架(801)，所述支撑架(801)固定安装在所述净化箱(1)的一侧两端，所述支撑架(801)上转动安装有驱动轴(802)，所述驱动轴(802)的一端固定安装在第一电机(803)的输出轴上，所述第一电机(803)固定安装在所述支撑架(801)上，所述驱动轴(802)上固定安装有若干凸轮(804)，所述凸轮(804)与所述承接座(706)相对应，以用于对所述承接座(706)施加挤压力。
8.根据权利要求7所述的一种转盘式污水净化设备及污水处理方法，其特征在于：所述中轴梁(4)的一端固定安装有大齿轮(11)，所述大齿轮(11)啮合有齿轮皮带(12)，所述齿轮皮带(12)的一端啮合有小齿轮(13)，所述小齿轮(13)固定安装在所述步进电机(14)上，所述步进电机(14)固定安装在所述净化箱(1)上。
9.一种基于权利要求8所述的转盘式污水净化设备的污水处理方法。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种转盘式污水净化设备及污水处理方法，具备针对性清理以延长过滤网使用寿命以及降低旋转负荷以达到建好能耗的作用等优点，解决了当某一个纤维过滤网产生堵塞时，全部的纤维过滤网均要进行转动，导致正常使用的纤维过滤网也要进行刮取杂质，造成过滤网的刮取频率较高而影响其使用寿命，并且每次进行纤维过滤网的转动时，全部同时旋转，主驱轴的负荷较大，导致耗能加剧的问题。
(二)技术方案
为解决上述当某一个纤维过滤网产生堵塞时，全部的纤维过滤网均要进行转动，导致正常使用的纤维过滤网也要进行刮取杂质，导致过滤网的刮取频率较高而影响其使用寿命，并且每次进行纤维过滤网的转动时，全部同时旋转，主驱轴的负荷较大，导致耗能加剧的技术问题，本发明提供如下技术方案：
一种转盘式污水净化设备，包括净化箱，所述净化箱内设置有至少两个分段片，所述分段片将所述净化箱的内腔至少分隔成三个净化区域，所述分段片的中部转动安装有净化网组，且所述净化网组转动安装在中轴梁上，每个所述净化网组的两侧均设置有连接件，且所述连接件固定安装在所述中轴梁上，所述中轴梁转动安装在所述净化箱内，且所述净化网组的内腔与所述中轴梁的内腔相连；
每个所述净化区域内均设置有漂浮组件，所述漂浮组件连接有卡位工装，所述漂浮组件抬升以驱动所述卡位工装位移，以使所述连接件弹出至与所述净化网组挤压，所述卡位工装始终与所述连接件相贴合，且所述净化箱的一侧设置有动力复位工装，所述动力复位工装用于驱动所述卡位工装挤压所述连接件，以使所述连接件与所述净化网组分离；
每个所述净化网组的两侧均设置有刮附组件，用于对所述净化网组表面的杂质进行吸附去除。
优选地，所述净化网组包括净化架，所述净化架转动安装在所述中轴梁上，且所述净化架与所述中轴梁转动连接的部分开设有第一水孔，而所述中轴梁上与所述净化架转动安装的部分开设有第二水孔，所述净化架的两侧均固定安装有净化吸附网，所述净化架与所述净化吸附网形成净化空腔，所述净化空腔通过所述第一水孔和第二水孔与所述中轴梁的内腔相连；
所述中轴梁的一端贯穿净化箱，并与排水箱相连通，所述排水箱开设在所述净化箱的一侧。
优选地，还包括供水组件，所述供水组件包括供水总管，所述供水总管设置在所述净化箱的内腔底部，所述供水总管上开设有若干电磁水阀，所述电磁水阀分别位于各所述净化区域内，以对各所述净化区域进行单独进行供水。
优选地，所述连接件包括基片，所述基片固定安装在所述中轴梁上，所述基片上圆周分布有引导杆，所述引导杆贯穿并滑动安装在所述基片上，所述引导杆靠近所述净化吸附网的一端固定安装有摩擦驱动片，另一端固定安装有分离片，所述引导杆同轴心设置有抵触弹簧，且所述抵触弹簧的两端分别固定安装在所述摩擦驱动片和基片上，其中所述抵触弹簧始终处于拉伸状态。
优选地，所述卡位工装包括安装架，所述安装架固定安装在所述净化箱的内壁上，所述安装架上滑动安装有卡板，所述卡板用于与所述分离片相卡接，以使所述卡板限制所述分离片的位置，所述卡板远离所述分离片的一端固定安装有牵引绳，所述牵引绳绕过引导辊固定安装在所述漂浮组件上，其中所述引导辊转动安装在所述安装架上；
所述卡板的一侧固定安装驱动杆，所述驱动杆贯穿并滑动安装在所述净化箱上，所述驱动杆远离所述卡板的一端上固定安装有承接座，所述承接座用于与所述动力复位工装相连接。
优选地，所述漂浮组件包括漂浮引导架，所述漂浮引导架固定安装在所述安装架上，所述漂浮引导架上固定安装有漂浮块，所述漂浮块与所述牵引绳固定连接。
优选地，所述动力复位工装包括支撑架，所述支撑架固定安装在所述净化箱的一侧两端，所述支撑架上转动安装有驱动轴，所述驱动轴的一端固定安装在第一电机的输出轴上，所述第一电机固定安装在所述支撑架上，所述驱动轴上固定安装有若干凸轮，所述凸轮与所述承接座相对应，以用于对所述承接座施加挤压力。
优选地，所述中轴梁的一端固定安装有大齿轮，所述大齿轮啮合有齿轮皮带，所述齿轮皮带的一端啮合有小齿轮，所述小齿轮固定安装在所述步进电机上，所述步进电机固定安装在所述净化箱上。
一种基于转盘式污水净化设备的污水处理方法。
(三)有益效果
与现有技术相比，本发明提供了一种转盘式污水净化设备及污水处理方法，具备以下有益效果：
1、本发明通过当某一个净化网组出现堵塞时或者表面的杂质过多时，该净化区域内单位时间内的流动量降低，向该净化区域内单位时间的供水量不变，从而导致该净化区域内的水位逐渐升高，随着该区域内的水位的逐渐升高，从而使漂浮组件上移，由于漂浮组件与卡位工装相连接，漂浮组件上移时会同步驱动卡位工装进行位移，以解除该区域内卡位工装对连接件的位置限定，使连接件与净化网组产生挤压，与此同时，在每个净化区域内，均安装有用于检测漂浮组件位置高度的检测器，当检测器检测到漂浮组件的位置高度达到设定值时，中轴梁开始转动，由于连接件与中轴梁为固定连接，因此当中轴梁开始转动时，会带动连接件同步转动，而此时连接件与净化网组相挤压，当连接件进行转动时，通过连接件与净化网组之间的摩擦力带动净化网组进行转动，使净化网组贴着刮附组件进行转动，此时刮附组件对转动的净化网组进行清洁，从而实现根据发生堵塞的位置进行定点清洁，避免了某一个纤维过滤网产生堵塞时，全部的纤维过滤网均要进行转动，导致正常使用的纤维过滤网也要进行刮取杂质，造成过滤网的刮取频率较高而影响其使用寿命。
2、本发明通过中轴梁进行转动时，仅需要带动需要清洁的净化网组3进行转动，即可完成对堵塞区域的杂质去除处理，同样避免了每次进行纤维过滤网的转动时，全部同时旋转，主驱轴的负荷较大，导致耗能加剧的问题。
（发明人：朱泓宇;陈辰;张琳军;杨帆;黄艳宏;赵佳喜）
