公布日：2023.12.08
申请日：2023.11.06
分类号：C02F1/44(2023.01)I;B01D65/02(2006.01)I;B01D65/04(2006.01)I;C02F1/00(2023.01)I
摘要
本发明涉及污水处理技术领域，尤其涉及一种超滤膜污水过滤装置。要解决的技术问题是：现有超滤膜设备在过滤污水时，污水中的杂质附着于膜丝表面，导致膜丝被堵塞，大大降低了超滤膜过滤效率，对装置进行清洁时需要断水，影响供水对象的用水需求，同时，超滤膜装置的清洁周期缩短，增加了超滤膜装置维护成本。本发明的技术方案为：一种超滤膜污水过滤装置，包括有滤罐和进水管等；滤罐下侧设置有进水管。本发明实现了通过电磁阀控制进入滤罐内的污水水压，使超滤膜在滤罐内部上下移动，有利于污水充分与超滤膜内部接触，防止超滤膜中部的滤膜利用率低，提高污水的过滤效率，同时，延长了超滤膜的使用寿命。
权利要求书

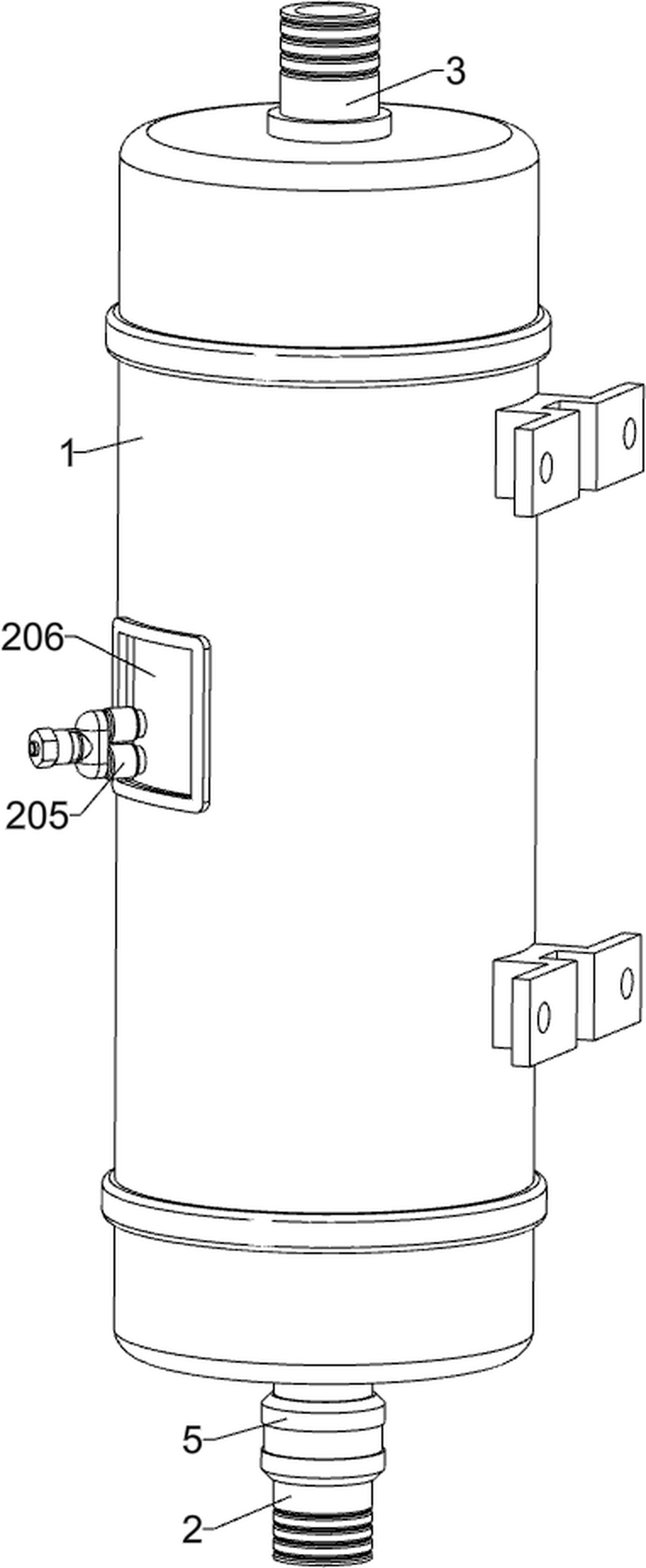

1.一种超滤膜污水过滤装置，包括有滤罐（1）、进水管（2）、出水管（3）、超滤膜（4）和电磁阀（5）；滤罐（1）下侧设置有进水管（2）；滤罐（1）上侧设置有出水管（3）；滤罐（1）内部设置有用于过滤污水且便于拆卸的超滤膜（4）；进水管（2）上安装有用于控制水压的电磁阀（5）；其特征是，还包括有储水器（6）、第一限位杆（7）、引水组件、传输管（8）、弹性水囊（9）和收集系统；超滤膜（4）之间设置有储水器（6）；滤罐（1）内侧开设有若干个第一限位槽（1001）；超滤膜（4）外侧设置有若干个第一限位杆（7）；每个第一限位杆（7）均位于对应的第一限位槽（1001）内；滤罐（1）内侧设置有用于引导水流的引水组件；超滤膜（4）中部设置有用于传输水流的传输管（8）；传输管（8）上安装有若干个用于撑开超滤膜（4）的弹性水囊（9）；储水器（6）外侧设置有用于收集污水中杂质的收集系统；以从下往上看为基准，第一限位槽（1001）设置为先呈逆时针向上倾斜，弯折后顺时针向上倾斜状；通过第一限位杆（7）带动超滤膜（4）在第一限位槽（1001）内向上移动，使超滤膜（4）在上升过程中先逆时针旋转，随后进行顺时针旋转，进而使超滤膜（4）的膜丝在污水中扭转甩动，有利于将附着在超滤膜（4）表面的杂质甩落，有利于污水充分与超滤膜（4）中部的膜丝充分接触，防止超滤膜（4）中部的膜丝利用率低，提高污水的过滤效率；引水组件包括有引导板（101）和叶片（102）；滤罐（1）内侧下部固接有若干个用于引导水流的引导板（101）；每个引导板（101）均呈向上倾斜状；超滤膜（4）底部固接有若干个用于增强超滤膜（4）扭转效果的叶片（102）；引水组件还包括有集水器（103）；传输管（8）底部固接有用于引导水流的集水器（103），且集水器（103）呈上下连通的圆台状。
2.根据权利要求1所述的一种超滤膜污水过滤装置，其特征是，收集系统包括有收集器（201）、第二限位杆（202）、上进水器（203）、下进水器（204）、排污管（205）和挡板（206）；储水器（6）外侧固接有用于收集污水中杂质的收集器（201）；收集器（201）外侧与滤罐（1）内壁贴合，且收集器（201）将滤罐（1）内部分隔为上下两个腔室；收集器（201）内部开设有用于存储污水中杂质的收集腔（20101）；滤罐（1）内侧开设有若干个第二限位槽（1002）；收集器（201）上侧固接有若干个第二限位杆（202）；每个第二限位杆（202）均位于对应的第二限位槽（1002）内；收集器（201）上侧固接有若干个上进水器（203）；每个上进水器（203）均与收集腔（20101）连通，且上进水器（203）底部低于收集腔（20101）顶部；收集器（201）下侧固接有若干个下进水器（204）；每个下进水器（204）均与收集腔（20101）连通，且下进水器（204）顶部高于收集腔（20101）低部；收集器（201）外侧连通有用于排出收集腔（20101）内杂质的排污管（205），且排污管（205）贯穿滤罐（1）侧壁；滤罐（1）上开设有活动槽（1003）；排污管（205）上固接有用于防止污水从滤罐（1）内流出的挡板（206）；挡板（206）位于活动槽（1003）内。
3.根据权利要求2所述的一种超滤膜污水过滤装置，其特征是，以从下往上看为基准，第二限位槽（1002）设置为先呈顺时针向上倾斜，弯折后逆时针向上倾斜状，且第二限位槽（1002）的弯折角度小于第一限位槽（1001）的弯折角度；通过第二限位杆（202）带动收集器（201）在第二限位槽（1002）内向上移动，使收集器（201）在上升过程中先顺时针旋转，随后进行逆时针旋转，进而使收集器（201）带动收集器（201）上侧超滤膜（4）的膜丝在污水中扭转甩动，有利于将附着在收集器（201）上侧超滤膜（4）表面的杂质甩落，同时防止收集器（201）下侧的超滤膜（4）中部无法正常展开，避免收集器（201）下侧超滤膜（4）中部无法与污水充分接触，保障了污水的过滤效果。
4.根据权利要求2所述的一种超滤膜污水过滤装置，其特征是，上进水器（203）设置为漏斗状；下进水器（204）设置为倒漏斗状。
5.根据权利要求2所述的一种超滤膜污水过滤装置，其特征是，还包括有拦截引导系统，拦截引导系统包括有滤网（301）；收集器（201）上的收集腔（20101）内固接有若干个用于拦截收集腔（20101）内杂质的滤网（301）；以收集器（201）外侧向收集器（201）中部看为基准，位于收集腔（20101）内侧上部的滤网（301）呈逐渐向上倾斜状，位于收集腔（20101）内侧下部的滤网（301）呈逐渐向下倾斜状。
6.根据权利要求5所述的一种超滤膜污水过滤装置，其特征是，拦截引导系统还包括有引导片（302）；收集器（201）上的收集腔（20101）内固接有若干个用于引导污水中杂质的引导片（302）；以从后往前看为基准，每个引导片（302）均设置为沿着收集腔（20101）内壁朝向收集腔（20101）前侧中部倾斜状。
7.根据权利要求6所述的一种超滤膜污水过滤装置，其特征是，还包括有第一刮条（401）和第二刮条（402）；收集器（201）下侧固接有若干个用于清洁滤罐（1）内壁的第一刮条（401）；每个第一刮条（401）均呈螺旋状，且每个第一刮条（401）下端均与相邻的第一限位杆（7）固接；收集器（201）上侧固接有若干个用于清洁滤罐（1）内壁的第二刮条（402）。
发明内容
为了克服现有超滤膜设备在过滤污水时，污水中的杂质附着于膜丝表面，导致膜丝被堵塞，大大降低了超滤膜过滤效率，对装置进行清洁时需要断水，影响供水对象的用水需求，同时，超滤膜装置的清洁周期缩短，增加了超滤膜装置维护成本的缺点，本发明提供一种超滤膜污水过滤装置。
本发明的技术方案为：一种超滤膜污水过滤装置，包括有滤罐、进水管、出水管、超滤膜和电磁阀；滤罐下侧设置有进水管；滤罐上侧设置有出水管；滤罐内部设置有用于过滤污水且便于拆卸的超滤膜；进水管上安装有用于控制水压的电磁阀；还包括有储水器、第一限位杆、引水组件、传输管、弹性水囊和收集系统；超滤膜之间设置有储水器；滤罐内侧开设有若干个第一限位槽；超滤膜外侧设置有若干个第一限位杆；每个第一限位杆均位于对应的第一限位槽内；滤罐内侧设置有用于引导水流的引水组件；超滤膜中部设置有用于传输水流的传输管；传输管上安装有若干个用于撑开超滤膜的弹性水囊；储水器外侧设置有用于收集污水中杂质的收集系统。
更为优选的是，以从下往上看为基准，第一限位槽设置为先呈逆时针向上倾斜，弯折后顺时针向上倾斜状。
更为优选的是，引水组件包括有引导板和叶片；滤罐内侧下部固接有若干个用于引导水流的引导板；每个引导板均呈向上倾斜状；超滤膜底部固接有若干个用于增强超滤膜扭转效果的叶片。
更为优选的是，引水组件还包括有集水器；传输管底部固接有用于引导水流的集水器，且集水器呈上下连通的圆台状。
更为优选的是，收集系统包括有收集器、收集腔、第二限位杆、上进水器、下进水器、排污管和挡板；储水器外侧固接有用于收集污水中杂质的收集器；收集器外侧与滤罐内壁贴合，且收集器将滤罐内部分隔为上下两个腔室；收集器内部开设有用于存储污水中杂质的收集腔；滤罐内侧开设有若干个第二限位槽；收集器上侧固接有若干个第二限位杆；每个第二限位杆均位于对应的第二限位槽内；收集器上侧固接有若干个上进水器；每个上进水器均与收集腔连通，且上进水器底部低于收集腔顶部；收集器下侧固接有若干个下进水器；每个下进水器均与收集腔连通，且下进水器顶部高于收集腔低部；收集器外侧连通有用于排出收集腔内杂质的排污管，且排污管贯穿滤罐侧壁；滤罐上开设有活动槽；排污管上固接有用于防止污水从滤罐内流出的挡板；挡板位于活动槽内。
更为优选的是，以从下往上看为基准，第二限位槽设置为先呈顺时针向上倾斜，弯折后逆时针向上倾斜状，且第二限位槽的弯折角度小于第一限位槽的弯折角度。
更为优选的是，上进水器设置为漏斗状；下进水器设置为倒漏斗状。
更为优选的是，还包括有拦截引导系统，拦截引导系统包括有滤网；收集器上的收集腔内固接有若干个用于拦截收集腔内杂质的滤网；以收集器外侧向收集器中部看为基准，位于收集腔内侧上部的滤网呈逐渐向上倾斜状，位于收集腔内侧下部的滤网呈逐渐向下倾斜状。
更为优选的是，拦截引导系统还包括有引导片；收集器上的收集腔内固接有若干个用于引导污水中杂质的引导片；以从后往前看为基准，每个引导片均设置为沿着收集腔内壁朝向收集腔前侧中部倾斜状。
更为优选的是，还包括有第一刮条和第二刮条；收集器下侧固接有若干个用于清洁滤罐内壁的第一刮条；每个第一刮条均呈螺旋状，且每个第一刮条下端均与相邻的第一限位杆固接；收集器上侧固接有若干个用于清洁滤罐内壁的第二刮条。
有益效果：本发明实现了通过电磁阀控制进入滤罐内的污水水压，使超滤膜在滤罐内部上下移动，有利于污水充分与超滤膜内部接触，防止超滤膜中部的滤膜利用率低，提高污水的过滤效率，同时，延长了超滤膜的使用寿命；
通过弹性水囊使超滤膜中部均匀向外展开，防止超滤膜压缩朝一个方向弯曲，避免超滤膜无法正常展开，保障了污水的过滤效果；
通过收集器在滤罐内部上下移动，使污水携带杂质进入收集腔内，有利于减少附着于超滤膜表面的杂质；
通过底部低于收集腔顶部的上进水器和顶部高于收集腔低部的下进水器，对进入收集腔内污水中的杂质进行拦截，防止污水中的杂质从收集腔内流出，进一步保障了污水过滤效果；
通过滤网对进入收集腔内的杂质进行拦截，并向收集腔内侧中部边缘引导，有利于收集腔内的杂质快速向排污管靠近，防止进入收集腔内附着于滤网上的杂质阻挡收集器上方与下方污水的流通，保障了污水中杂质的排出工作正常进行；
通过引导片将收集腔内的污水朝排污管一侧引导，进一步使收集腔内的杂质快速向排污管靠近，防止进入收集腔内附着于滤网上的杂质阻挡收集器上方与下方污水的流通，进一步保障了污水中杂质的排出工作正常进行；
通过第一刮条和第二刮条旋转对滤罐内壁进行刮除清洁，防止污水中的杂质在滤罐内壁附着，保障了污水过滤效果的同时，进一步延长了超滤膜的使用寿命；
通过第一限位杆带动第一刮条上升时将收集器向上顶，增强收集器上下移动时的扭转效果，进一步增强超滤膜表面附着杂质的甩落效果，使超滤膜与污水充分接触，进一步保障了污水的过滤效果。
（发明人：丁山清;李艳）
