申请日2017.07.11
公开(公告)日2017.09.15
IPC分类号B01F7/20; B01F15/02; C02F1/00
摘要
一种污水处理设备，包括框架，框架中设置有空槽、位于空槽上方的上转槽以及位于空槽下方的下转槽，框架中设置有与所述空槽相通的开槽，空槽中可转动地安装有左右相应的第一轴杆和第二轴杆，第一轴杆上端向上扩展并与固定安装在框架顶端的电机连接，上转槽中安装有发动第一轴杆和第二轴杆同时转动的传送件，下转槽与空槽之间设置有左右相应的左装设槽和右装设槽，左装设槽和右装设槽中分别可上下滑动地安装有左杆件和右杆件，下转槽中可转动地安装有左右扩展的第三轴杆，第三轴杆上位于左装设槽下方处固定安装有左凸缘轮，第三轴杆上位于右装设槽下方处固定安装有右凸缘轮。
权利要求书
1.一种污水处理设备，包括框架，其特征在于：框架中设置有空槽、位于空槽上方的上转槽以及位于空槽下方的下转槽，框架中设置有与所述空槽相通的开槽，空槽中可转动地安装有左右相应的第一轴杆和第二轴杆，第一轴杆上端向上扩展并与固定安装在框架顶端的电机连接，上转槽中安装有发动第一轴杆和第二轴杆同时转动的传送件，下转槽与空槽之间设置有左右相应的左装设槽和右装设槽，左装设槽和右装设槽中分别可上下滑动地安装有左杆件和右杆件，且左杆件和右杆件上端均顶进到空槽中，下转槽中可转动地安装有左右扩展的第三轴杆，第三轴杆上位于左装设槽下方处固定安装有左凸缘轮，第三轴杆上位于右装设槽下方处固定安装有右凸缘轮，第一轴杆和第二轴杆上位于空槽中分别设置有左花键轴和右花键轴，左花键轴和右花键轴上分别可上下滑动地安装有左花键壳套和右花键壳套，左花键壳套和右花键壳套上均安装有搅和浆，左花键壳套和右花键壳套下端分别可转动地安装有左圆轮套和右圆轮套，左圆轮套和右圆轮套分别与左杆件和右杆件上端固定连接，空槽底壁中还设置有排出装置。
2.根据权利要求1所述的一种污水处理设备，其特征在于：所述传送件包括固定安装在所述第一轴杆上的第一传送轮，所述第二轴杆上端顶进到所述上转槽中并固定安装有第二传送轮，所述第一传送轮与所述第二传送轮上安装有传送带。
3.根据权利要求1所述的一种污水处理设备，其特征在于：所述第一轴杆下端顶进到所述下转槽中并固定安装有第一锥边轮，所述第三轴杆上固定安装有与所述第二锥边轮配合的第二锥边轮。
4.根据权利要求1所述的一种污水处理设备，其特征在于：所述左杆件和右杆件下端顶进到所述下转槽中，所述左装设槽和右装设槽两侧设置有导槽，所述导槽中可上下滑动地安装有导块，且所述导块与所述左杆件和右杆件固定连接，且所述导槽还固定安装有弹条，所弹条与所述导块固定连接。
5.根据权利要求1所述的一种污水处理设备，其特征在于：所述排出装置包括设置在所述空槽底壁中且出口朝后的滑道以及相通所述空槽的过槽，所述滑道可前后滑动地安装有引导板，所述引导板设置有引导斜坡面以及密封头，所述引导板后端设置有拉杆，所述滑道顶壁位于所述过槽后端固定安装有挡条。
6.根据权利要求1所述的一种污水处理设备，其特征在于：所述空槽侧壁上端设置有装载槽，所述装载槽外端固定安装有导装板。
说明书
一种污水处理设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种污水处理设备。
背景技术
污水处理需要对污水进行加药混合，加药后需要将药剂与污水进行搅和，从而使药剂和污水快速混合，而传统的对污水和药剂的搅和设备，搅和桨可转动，但是轴向都是不可动的，因此也会造成搅和不均匀的问题。
发明内容
本发明的目的在于提供一种污水处理设备，能够克服现有技术的上述缺陷。

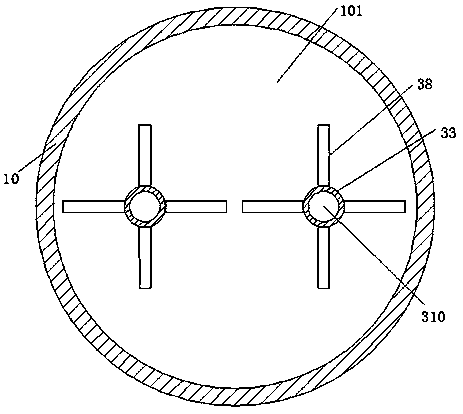

根据本发明，本发明装置的一种污水处理设备，包括框架，其特征在于：框架中设置有空槽、位于空槽上方的上转槽以及位于空槽下方的下转槽，所述框架中设置有与所述空槽相通的开槽，空槽中可转动地安装有左右相应的第一轴杆和第二轴杆，第一轴杆上端向上扩展并与固定安装在框架顶端的电机连接，上转槽中安装有发动第一轴杆和第二轴杆同时转动的传送件，下转槽与空槽之间设置有左右相应的左装设槽和右装设槽，左装设槽和右装设槽中分别可上下滑动地安装有左杆件和右杆件，且左杆件和右杆件上端均顶进到空槽中，下转槽中可转动地安装有左右扩展的第三轴杆，第三轴杆上位于左装设槽下方处固定安装有左凸缘轮，第三轴杆上位于右装设槽下方处固定安装有右凸缘轮，第一轴杆和第二轴杆上位于空槽中分别设置有左花键轴和右花键轴，左花键轴和右花键轴上分别可上下滑动地安装有左花键壳套和右花键壳套，左花键壳套和右花键壳套上均安装有搅和浆，左花键壳套和右花键壳套下端分别可转动地安装有左圆轮套和右圆轮套，左圆轮套和右圆轮套分别与左杆件和右杆件上端固定连接，空槽底壁中还设置有排出装置。
进一步的技术方案，所述传送件包括固定安装在所述第一轴杆上的第一传送轮，所述第二轴杆上端顶进到所述上转槽中并固定安装有第二传送轮，所述第一传送轮与所述第二传送轮上安装有传送带，从而所述第一轴杆转动时可发动所述第二轴杆同时转动。
进一步的技术方案，所述第一轴杆下端顶进到所述下转槽中并固定安装有第一锥边轮，所述第三轴杆上固定安装有与所述第二锥边轮配合的第二锥边轮，从而所述第一轴杆转动时可发动所述第三轴杆转动。
进一步的技术方案，所述左杆件和右杆件下端顶进到所述下转槽中，所述左装设槽和右装设槽两侧设置有导槽，所述导槽中可上下滑动地安装有导块，且所述导块与所述左杆件和右杆件固定连接，且所述导槽还固定安装有弹条，所弹条与所述导块固定连接，所述弹条用以将所述左杆件和右杆件向下偏压而使所述左杆件和右杆件分别与所述左凸缘轮和右凸缘轮相抵。
进一步的技术方案，所述排出装置包括设置在所述空槽底壁中且出口朝后的滑道以及相通所述空槽的过槽，所述滑道可前后滑动地安装有引导板，所述引导板设置有引导斜坡面以及密封头，所述引导板后端设置有拉杆，所述滑道顶壁位于所述过槽后端固定安装有挡条。
进一步的技术方案，所述空槽侧壁上端设置有装载槽，所述装载槽外端固定安装有导装板。
本发明的有益效果是：
1. 本发明装置在对污水进行搅和时，所述电机可同时发动所述第一轴杆和第二轴杆转动，由于所述左花键轴和右花键轴分别与所述左花键壳套和右花键壳套花键配合，因此，所述左花键壳套和右花键壳套花键分别与所述左花键轴和右花键轴周向固定而周向可滑动，由此，所述第一轴杆和第二轴杆转动时，可带动所述搅和浆周向转动而对污水进行搅拌混合，而当所述第一轴杆转动时还可带动所述第三轴杆转动，所述第三轴杆转动时可发动所述左凸缘轮和右凸缘轮转动，所述左凸缘轮和右凸缘轮转动时可发动所述左杆件和右杆件一上一下运动，由于且所述左花键壳套和右花键壳套分别与所述左圆轮套和右圆轮套可转动的连接，因此，所述所述左杆件和右杆件一上一下运动可发动所述左花键壳套和右花键壳套一上一下地运动，从而可使两边的搅和浆交叠上下运动而对污水进行上下搅动，由此实现搅和浆周向转动时可也发生上下运动，从而可使搅拌均匀，也可提高搅拌速度，搅拌均匀后，可将引导板向前推动，所述密封头会逐渐离开所述过槽而允许搅和过的污水滑落，而将所述引导板向后拉动与所述挡条相抵时，可停止搅和过的污水的流出，本发明结构简单，运行稳定，使用方便，搅和质量高，而且搅和效率高。
