申请日2017.06.15
公开(公告)日2017.08.08
IPC分类号C02F9/14
摘要
本发明公开了一种生物法处理 废水系统，包括废水池，所述废水池通过导管连接有格栅调节池，所述格栅调节池一侧设置有初沉池，且初沉池一侧设置有生物反应池，所述生物反应池内部设置有生物接触氧化反应器，所述生物反应池通过导管与高效沉淀池固定连接。本发明中，通过内部的生物接触氧化反应器利用微生物的新陈代谢功能，将废水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使废水得到净化，生物法处理废水具有有机负荷高、占用土地少、节约投资等优点，其次设置有高效沉淀池，沉淀池内部设置有斜板，缩短颗粒沉降距离，从而缩短了沉淀时间，并且增加了沉淀池的沉淀面积，从而提高了处理效率。

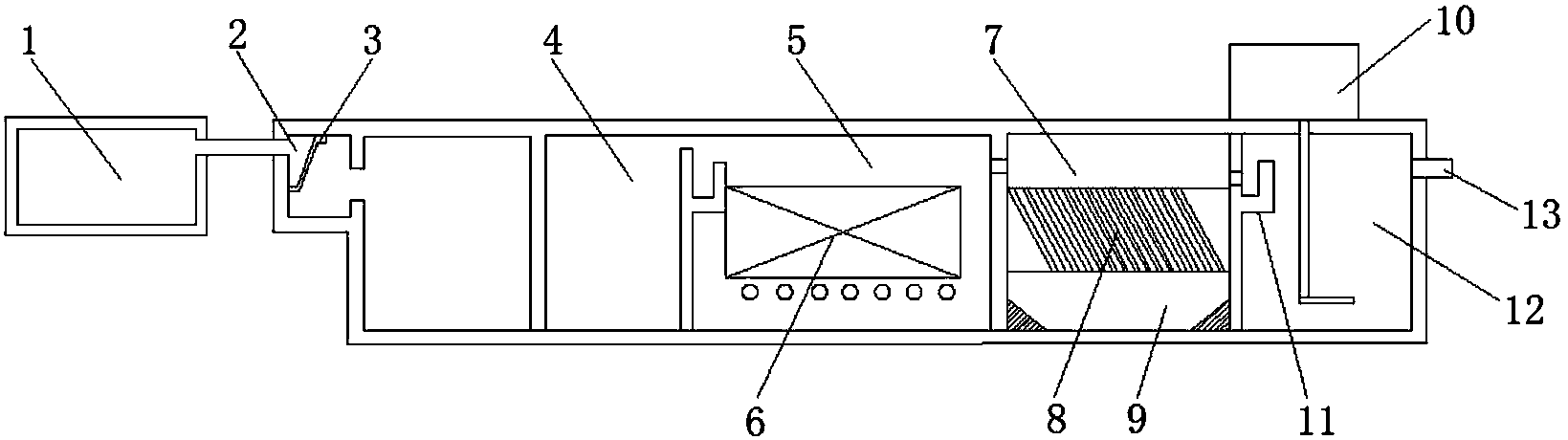

摘要附图
权利要求书
1.一种生物法处理废水系统，包括废水池(1)，其特征在于，所述废水池(1)通过导管连接有格栅调节池(2)，且格栅调节池(2)内部设置格栅(3)，所述格栅调节池(2)一侧设置有初沉池(4)，且初沉池(4)一侧设置有生物反应池(5)，所述生物反应池(5)内部设置有生物接触氧化反应器(6)，所述生物反应池(5)通过导管与高效沉淀池(7)固定连接，所述高效沉淀池(7)内部设置有斜板(8)，所述高效沉淀池(7)通过导管连接有消毒池(12)，且高效沉淀池(7)与消毒池(12)之间设置有回流管(11)，所述消毒池(12)顶部固定有消毒箱(10)，所述消毒池(12)一侧表壁上连接有出水管(13)，所述生物反应池(5)内部底板上固定有U型收集罩(14)，且U型收集罩(14)底端连接有水管(15)，所述水管(15)上固定有控制阀(16)。
2.根据权利要求1所述的一种生物法处理废水系统，其特征在于，所述格栅调节池(2)与初沉池(4)之间连接有导通水管。
3.根据权利要求1所述的一种生物法处理废水系统，其特征在于，所述斜板(8)与高效沉淀池(7)的两侧表壁成60度倾斜角。
4.根据权利要求1所述的一种生物法处理废水系统，其特征在于，所述消毒池(12)表面壳体上固定有液位显示管。
5.根据权利要求1所述的一种生物法处理废水系统，其特征在于，所述高效沉淀池(7)底部设置有U型沉淀底(9)。
说明书
一种生物法处理废水系统
技术领域
本发明涉及废水处理技术领域，尤其涉及一种生物法处理废水系统。
背景技术
废水处理(wastewater treatment methods)就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按废水来源分类，废水处理一般分为生产废水处理和生活废水处理，生产废水包括工业废水、农业废水以及医疗废水等，而生活废水就是日常生活产生的废水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液;按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活废水;⑶大量使用化肥、农药、除草剂的农田废水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山废水。
然而现有的废水处理系统在使用过程中存在着一些不足之处，占地面积较大，废水处理的成本教高，其次废水处理要经过多沉淀处理，沉淀的时间较慢，导致废水处理周期较长，降低了废水处理效率。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种生物法处理废水系统。
为了实现上述目的，本发明采用了如下技术方案：一种生物法处理废水系统，包括废水池，所述废水池通过导管连接有格栅调节池，且格栅调节池内部设置格栅，所述格栅调节池一侧设置有初沉池，且初沉池一侧设置有生物反应池，所述生物反应池内部设置有生物接触氧化反应器，所述生物反应池通过导管与高效沉淀池固定连接，所述高效沉淀池内部设置有斜板，所述高效沉淀池通过导管连接有消毒池，且高效沉淀池与消毒池之间设置有回流管，所述消毒池顶部固定有消毒箱，所述消毒池一侧表壁上连接有出水管，所述生物反应池内部底板上固定有U型收集罩，且U型收集罩底端连接有水管，所述水管上固定有控制阀。
作为上述技术方案的进一步描述：
所述格栅调节池与初沉池之间连接有导通水管。
作为上述技术方案的进一步描述：
所述斜板与高效沉淀池的两侧表壁成60度倾斜角。
作为上述技术方案的进一步描述：
所述消毒池表面壳体上固定有液位显示管。
作为上述技术方案的进一步描述：
所述高效沉淀池底部设置有U型沉淀底。
本发明中，首先设置有生物反应池，通过内部的生物接触氧化反应器利用微生物的新陈代谢功能，将废水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，使废水得到净化，采用这种生物法处理废水具有有机负荷高、占用土地少、节约投资等优点，其次设置有高效沉淀池，沉淀池内部设置有斜板，缩短颗粒沉降距离，从而缩短了沉淀时间，并且增加了沉淀池的沉淀面积，从而提高了处理效率，最后设置有消毒箱可以对净化后的废水进行消毒处理，达到排放处理。
