申请日2017.09.22
公开(公告)日2017.12.08
IPC分类号C02F11/12; C02F11/14; E02F5/28; E02F3/88
摘要
本发明涉及一种城市河道污泥干化泥水分离系统，它包括：取泥组件，所述取泥组件包括淤泥抽取设备以及一端与所述淤泥抽取设备相连通的输泥管道;淤泥干化组件，所述淤泥干化组件包括与所述输泥管道另一端相连通的预筛机、与所述预筛机相连通的一级分离器、通过输送泵与所述一级分离器相连通的旋流分离器以及与所述旋流分离器相连通的二级分离器;尾水处理组件，所述尾水处理组件与所述旋流分离器相连通，用于对淤泥脱水后的尾水进行絮凝处理;渣泥处理组件。通过采用淤泥干化组件和尾水处理组件对抽取的淤泥进行三级脱水，并可对脱水产生的渣泥进行无害化处理，从而实现了黑臭水体的清淤。
权利要求书

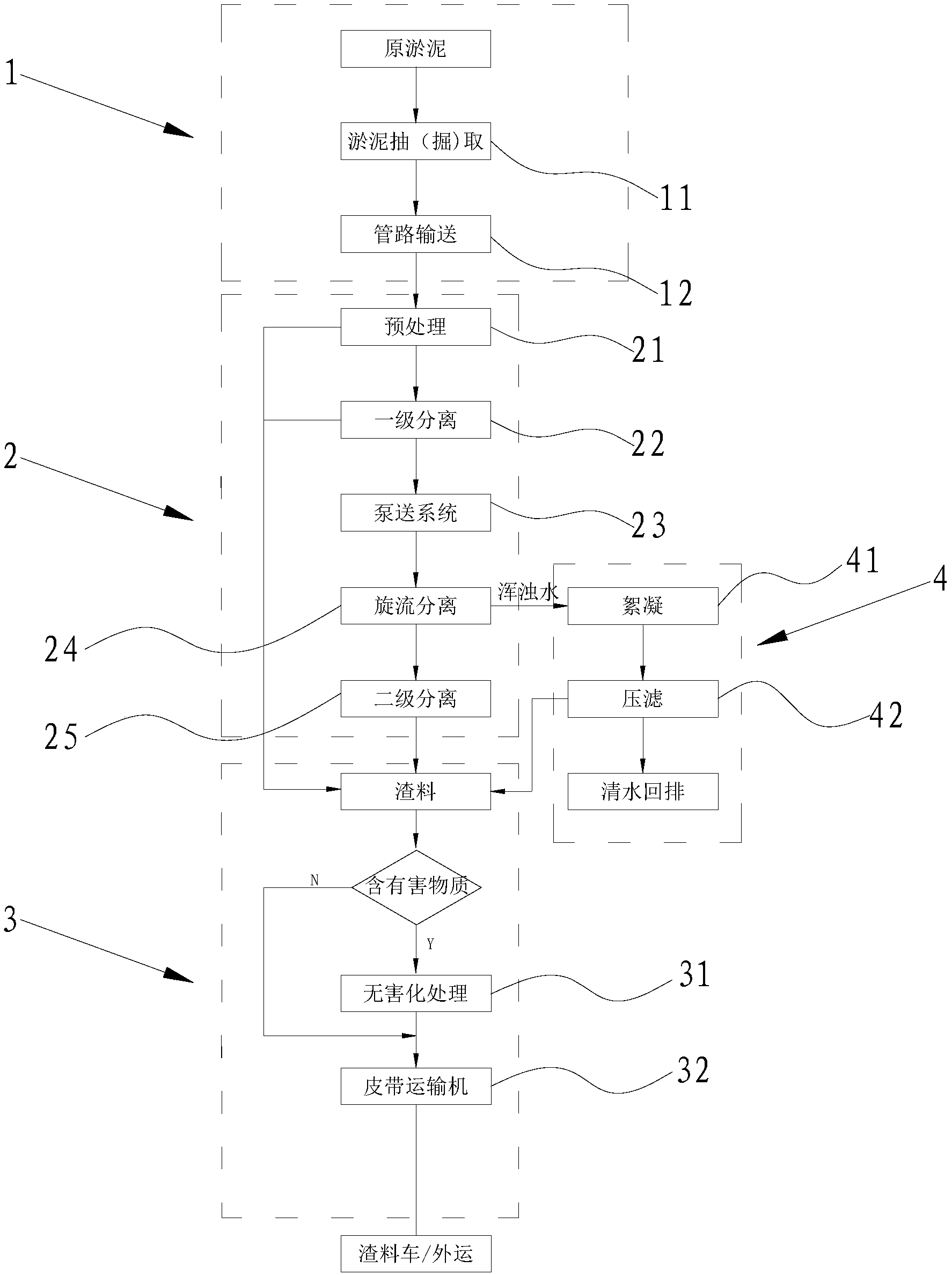

1.一种城市河道污泥干化泥水分离系统，其特征在于，它包括：
取泥组件(1)，所述取泥组件(1)包括淤泥抽取设备(11)以及一端与所述淤泥抽取设备(11)相连通的输泥管道(12);
淤泥干化组件(2)，所述淤泥干化组件(2)包括与所述输泥管道(12)另一端相连通的预筛机(21)、与所述预筛机(21)相连通的一级分离器(22)、通过输送泵(23)与所述一级分离器(22)相连通的旋流分离器(24)以及与所述旋流分离器(24)相连通的二级分离器(25);
尾水处理组件(4)，所述尾水处理组件(4)与所述旋流分离器(24)相连通，用于对淤泥脱水后的尾水进行絮凝处理;
渣泥处理组件(3)，所述渣泥处理组件(3)设置在所述二级分离器(25)的下游，用于承接其产生的料渣并输入渣料车。
2.根据权利要求1所述的城市河道污泥干化泥水分离系统，其特征在于：所述尾水处理组件(4)包括与所述旋流分离器(24)相连通的絮凝池(41)以及与所述絮凝池(41)相连通且与其相配套的压滤设备(42)。
3.根据权利要求1所述的城市河道污泥干化泥水分离系统，其特征在于：所述渣泥处理组件(3)包括无害化处理设备(31)以及与所述无害化处理设备(31)相配套的皮带运输机(32)。
说明书
一种城市河道污泥干化泥水分离系统
技术领域
本发明涉及一种清淤系统，具体涉及一种城市河道污泥干化泥水分离系统。
背景技术
随着社会生产的发展，世界各国的河流都面临着来自工业、农业、生活等方面的不同程度的污染。城市内湖泊、河道等景观水体是城市人居环境中重要的组成部分，但由于其易污染、水环境容量小、水体自净能力差等特点，很容易成为居民生活污水、雨水及垃圾的受纳体，从而导致水体溶解氧的大量消耗，造成水体缺氧而呈黑臭状态，使整个生态系统出现危机。河道污染是我国城市河网的普遍现象，我国城市黑臭河道治理主要采用截污、驳岸、清淤等市政工程手段，但对于大部分城郊河道，由于资金短缺和没有统一规划等原因，无法进行有效截污。
发明内容
本发明目的是为了克服现有技术的不足而提供一种城市河道污泥干化泥水分离系统。
为达到上述目的，本发明所采用的技术方案为：一种城市河道污泥干化泥水分离系统，它包括：
取泥组件，所述取泥组件包括淤泥抽取设备以及一端与所述淤泥抽取设备相连通的输泥管道;
淤泥干化组件，所述淤泥干化组件包括与所述输泥管道另一端相连通的预筛机、与所述预筛机相连通的一级分离器、通过输送泵与所述一级分离器相连通的旋流分离器以及与所述旋流分离器相连通的二级分离器;
尾水处理组件，所述尾水处理组件与所述旋流分离器相连通，用于对淤泥脱水后的尾水进行絮凝处理;
渣泥处理组件，所述渣泥处理组件设置在所述二级分离器的下游，用于承接其产生的料渣并输入渣料车。
优化地，所述尾水处理组件包括与所述旋流分离器相连通的絮凝池以及与所述絮凝池相连通且与其相配套的压滤设备，以达到清水回排。
优化地，所述渣泥处理组件包括无害化处理设备以及与所述无害化处理设备相配套的皮带运输机。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：本发明城市河道污泥干化泥水分离系统，通过采用淤泥干化组件和尾水处理组件对抽取的淤泥进行多级脱水干化，并可对脱水产生的渣泥进行无害化处理，从而实现了黑臭水体的清淤。
