申请日2017.07.10
公开(公告)日2017.09.05
IPC分类号C02F3/30
摘要
一种圆筒式污水处理设备包括反应池、MBR膜组、抽吸泵、气泡释放器和溶气系统。所述反应池为圆筒结构，所述反应池中部设有中心筒，所述中心筒将反应池分成厌氧区和好氧区。好氧区底部均匀分布多个气泡释放器。MBR膜组均匀分布在好氧区中，抽吸泵通过管道连接MBR膜组的出水端，将处理完成的水抽出。借助系统内循环使处理过程中的污水处于厌氧、好氧状态，通过硝化、反硝化作用从而实现污水脱氮除磷功能。通过气浮工艺去除污水中的悬浮物，胶体，油脂类等杂质，为好氧区提供氧气，并作为曝气装置对MBR膜组进行曝气和冲洗，防止污泥在MBR膜组沉积。通过MBR膜组将清水从污水中分离出来，出水质量高，效果好。
权利要求书

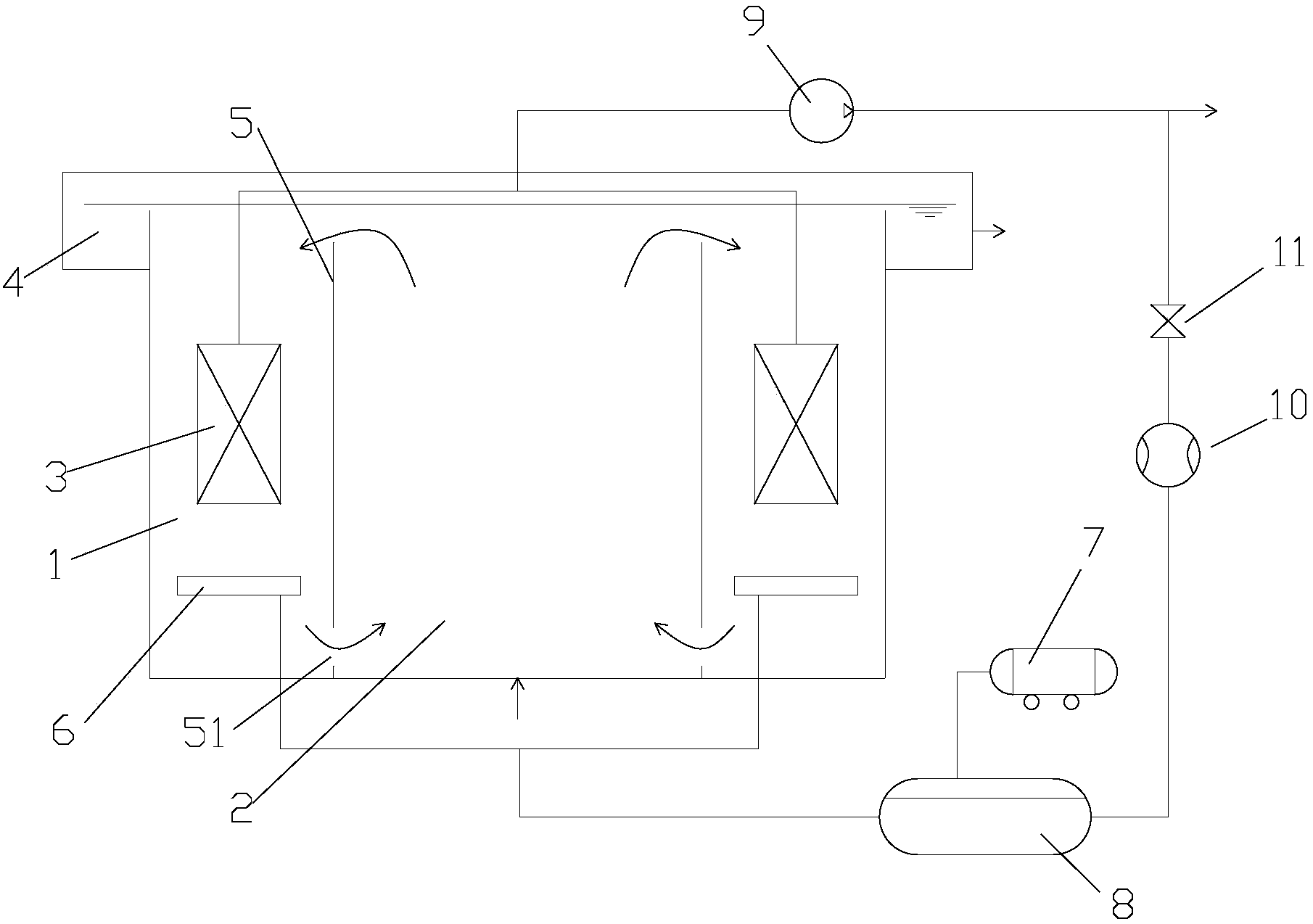

1.一种圆筒式污水处理设备，其特征在于，包括反应池、MBR膜组、抽吸泵、气泡释放器和溶气系统;所述反应池为圆筒结构，所述反应池中部设有中心筒，所述中心筒将反应池分成两个区，中心筒内部区域为厌氧区，中心筒与反应池外壁之间区域为好氧区;
所述反应池底部中间位置设有进水口;
所述反应池上部外侧设有环状的浮渣池;所述浮渣池设有排渣口;
所述好氧区底部均匀分布多个气泡释放器;所述气泡释放器与溶气系统相连;
所述MBR膜组均匀分布在好氧区中，所述抽吸泵通过管道连接MBR膜组的出水端，将处理完成的水抽出。
2.根据权利要求1所述的一种圆筒式污水处理设备，其特征在于，所述气泡释放器包括主管和多个气泡释放管，多个气泡释放管与主管连通并对称的分布在主管的两侧。
3.根据权利要求1所述的一种圆筒式污水处理设备，其特征在于，溶气系统包括溶气罐、空压机;所述溶气罐的进水口通过三通接头与抽吸泵的出水端相连接，将一部分处理完成的水回流至溶气罐;溶气罐的进气口与空压机相连;所述溶气罐的出水口与气泡释放器的主管相连。
4.根据权利要求3所述的一种圆筒式污水处理设备，其特征在于，所述溶气罐的进水口与抽吸泵的出水端之间还设有流量计和截止阀。
5.根据权利要求1所述的一种圆筒式污水处理设备，其特征在于，所述中心筒底部圆周方向上均匀设有多个回流孔。
6.根据权利要求1所述的一种圆筒式污水处理设备，其特征在于，所述反应池的上方设有格栅板。
说明书
一种圆筒式污水处理设备
技术领域
本发明涉及污水处理设备领域，更具体的涉及一种圆筒式污水处理设备。
背景技术
目前，工业化带来的污染已经极大地恶化了人类的生存环境。各类水源地都受到一定程度的污染。人们在自来水预处理，市政污水提标排放等工艺段中均需要加入了气浮工艺段进行预处理污水中的悬浮物，胶体，油脂类等杂质。并使用A/O法用于二级污水处理或三级污水处理，以及中水回用。A/O法具有良好的脱氮除磷效果，然而传统A/O工艺基本都为水平面方向布置，同时通过后续二沉池工艺进行泥水分离，占用面积大，污泥浓度仅能维持在较低浓度范围内。
为此开发一种结构简单、占地面积小、处理效果好，具有去悬浮物，胶体，油脂类等杂质以及具有脱氮除磷功能设备。
发明内容
为解决现有技术的不足，本发明提供一种圆筒式污水处理设备。
本发明提供的一种圆筒式污水处理设备，包括反应池、MBR膜组、抽吸泵、气泡释放器和溶气系统;所述反应池为圆筒结构，所述反应池中部设有中心筒，所述中心筒将反应池分成两个区，中心筒内部区域为厌氧区，中心筒与反应池外壁之间区域为好氧区。
所述反应池底部中间位置设有进水口。
所述反应池上部外侧设有环状的浮渣池;所述浮渣池设有排渣口。
所述好氧区底部均匀分布多个气泡释放器;所述气泡释放器与溶气系统相连。
所述MBR膜组均匀分布在好氧区中，所述抽吸泵通过管道连接MBR膜组的出水端，将处理完成的水抽出。
进一步地，所述气泡释放器包括主管和多个气泡释放管，多个气泡释放管与主管连通并对称的分布在主管的两侧。
进一步地，溶气系统包括溶气罐、空压机;所述溶气罐的进水口通过三通接头与抽吸泵的出水端相连接，将一部分处理完成的水回流至溶气罐;溶气罐的进气口与空压机相连;所述溶气罐的出水口与气泡释放器的主管相连。
进一步地，所述溶气罐的进水口与抽吸泵的出水端之间还设有流量计和截止阀。
进一步地，所述中心筒底部圆周方向上均匀设有多个回流孔。
进一步地，所述反应池的上方设有格栅板。
本发明具有如下优点：
1、本发明采用圆筒式结构，借助系统内循环使处理过程中的污水处于厌氧、好氧状态，通过硝化、反硝化作用从而实现污水脱氮除磷功能，取消了二沉池，从而大大减少了系统占地面积，提升了空间利用率，具有出水水质好，处理效率高的特点;
2、本发明使用了气浮工艺，通过气浮工艺去除污水中的悬浮物，胶体，油脂类等杂质，为好氧区提供氧气，并作为曝气装置对MBR膜组进行曝气和冲洗，防止污泥在MBR膜组沉积，好氧区设有MBR膜组，通过MBR膜组将清水从污水中分离出来，出水质量高，效果好;
3、好氧区上层形成的浮渣能自动流入浮渣池，取消气浮工艺所需的刮渣装置，节约了设备成本。
