污水站远程群控系统

　　申请日2017.06.20

　　公开(公告)日2017.09.08

　　IPC分类号G05B19/418

　　摘要

　　本发明公开了一种污水站远程群控系统，所述远程群控系统包括监控层、第一传输层、中继站、第二传输层和执行层，其中所述监控层包括服务器，用于对污水站发送的数据进行解析;所述第一传输层，用于完成所述监控层与所述中继站之间的通信;所述中继站，用于转发监控层和/或执行层的数据信息;所述第二传输层，用于完成所述中继站与所述执行层之间的通信;所述执行层包括按区域划分的多个片区，每个所述片区包含远程控制的一个或多个污水站。本发明提供的一种污水站远程群控系统能够有效对多个区域的污水站统一监控管理，减低污水站分散带来的维护管理难度。

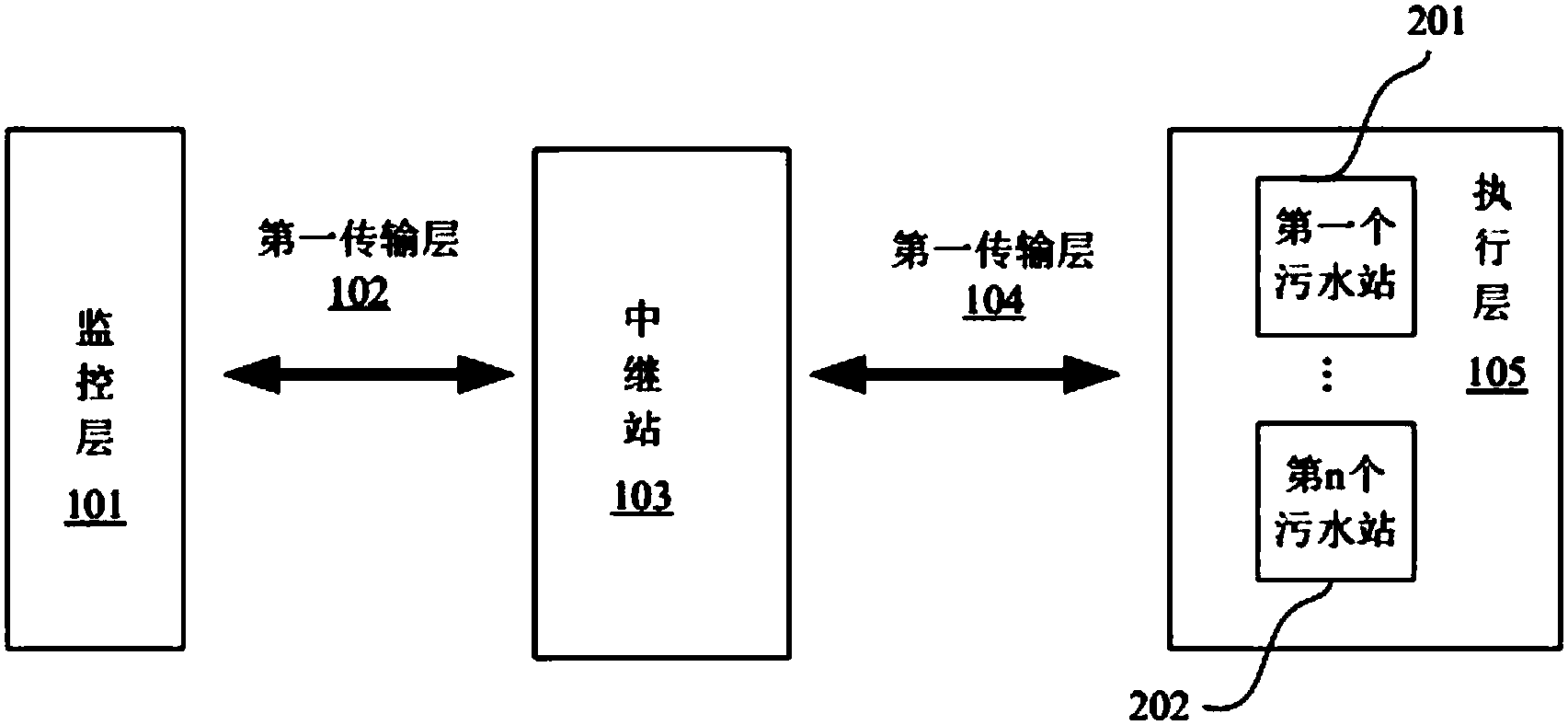

　　摘要附图

　　权利要求书

　　1.一种污水站远程群控系统，其特征在于，所述远程群控系统包括监控层、第一传输层、中继站、第二传输层和执行层，其中

　　所述监控层包括服务器，用于对污水站发送的数据进行解析;所述第一传输层，用于完成所述监控层与所述中继站之间的通信;所述中继站，用于转发监控层和/或执行层的数据信息;所述第二传输层，用于完成所述中继站与所述执行层之间的通信;所述执行层包括按区域划分的多个片区，每个所述片区包含远程控制的一个或多个污水站;

　　所述污水站包括接口单元智能控制器和无线路由器，所述接口单元智能控制器包括输入单元、数据处理单元和输出单元;

　　所述输入单元用于接入污水站的设备状态数据及监控影像数据;所述数据处理单元;所述数据处理单元，用于对数据的整理、存储和打包;所述输出单元，用于将数据处理单元处理后的数据通过无线路由器发送;

　　所述无线路由器，用于将接口单元智能控制器接入公网，使多个片区内的污水站组成VPN网络。

　　2.根据权利要求1所述的群控系统，其特征在于，所述监控层还包括操作平台、远程访问客户端和UPS电源，所述服务器将解析后的数据通过所述远程访问客户端显示。

　　3.根据权利要求2所述的群控系统，其特征在于，所述远程访问客户端包括PC客户端和/或手机APP客户端。

　　4.根据权利要求1所述的群控系统，其特征在于，所述第一传输层通过GPRS协议或TCP协议进行通信。

　　5.根据权利要求所述的群控系统，其特征在于，所述第二传输层通过GPRS协议或4G协议或TCP协议进行通信。

　　6.根据权利要求1所述的群控系统，其特征在于，所述输入单元配有RS485接口、以太网接口、DI接口和视屏采集接口;

　　所述RS485接口用于支持MODBUS协议，所述以太网接口用于支持TCP协议，所述DI接口和视屏采集接口用于获取监控影像数据。

　　7.根据权利要求1所述的群控系统，其特征在于，所述数据处理单元对输入单元接入的数据进行整理、存储和打包后形成SQL数据库。

　　8.根据权利要求1所述的群控系统，其特征在于，所述输出单元配置以太网接口，用于支持所述无线路由器的网络协议。

　　说明书

　　一种污水站远程群控系统

　　技术领域

　　本发明涉及污水站控制技术领域，特别涉及一种污水站远程群控系统。

　　背景技术

　　随着国家对农村环境的重视，在新农村建设项目中，越来越多的农村建立了小型一体化污水处理站。农村生活污水得到有效治理。在运维管理过程中，也报露出许多问题：如对维护人员的技术水平要求较高;污水水量变化较大，检测传感器、单体设备出现故障时，发现不及时，导致故障越来越严重;对污水站的人为破坏，没有出水水质不稳定等有效的监控。这样一体化污水站运行一段时间后，长期处于“带病”工作状态，缺少监管和维护，农村一体化污水站地域分布广，这也给维护管理带来了困难。

　　因此，为了解决上述技术问题，需要一种多区域分散污水站统一维护和管理污水站远程群控系统。

　　发明内容

　　本发明提供了一种污水站远程群控系统，所述群控系统包括监控层、第一传输层、中继站、第二传输层和执行层，其中

　　所述污水站包括接口单元智能控制器和无线路由器，所述接口单元智能控制器包括输入单元、数据处理单元和输出单元;

　　所述无线路由器，用于将接口单元智能控制器接入公网，使多个片区内的污水站组成VPN网络。

　　进一步地，所述监控层还包括操作平台、远程访问客户端和UPS电源，所述服务器将解析后的数据通过所述远程访问客户端显示。

　　进一步地，所述远程访问客户端包括PC客户端和/或手机APP客户端。

　　进一步地，所述第一传输层通过GPRS协议或TCP协议进行通信。

　　进一步地，所述第二传输层通过GPRS协议或4G协议或TCP协议进行通信。

　　进一步地，所述输入单元配有RS485接口、以太网接口、DI接口和视屏采集接口;

　　所述RS485接口用于支持MODBUS协议，所述以太网接口用于支持TCP协议，所述DI接口和视屏采集接口用于获取监控影像数据。

　　进一步地，所述数据处理单元对输入单元接入的数据进行整理、存储和打包后形成SQL数据库。
