申请日2017.06.20
公开(公告)日2017.09.15
IPC分类号B01D45/08; B01D17/02
摘要
本发明公开了一种原油脱水处理装置，属于原油处理技术领域。该装置包括压力容器、气液聚结分离装置、油水聚结分离装置、管式油水界面调节装置、气体排出装置和液相出口，其中，在压力容器内部形成预分离腔、气液分离腔和油水分离腔，使得气液混合物中的气相经过四级分离处理，液相经过三级分离处理，且管式油水界面调节装置可以灵活的调节油水界面，保证了经处理后的气体和原油均满足相关的排放标准。本发明的处理装置结构简单，操作方便，便于后期的维护管理。

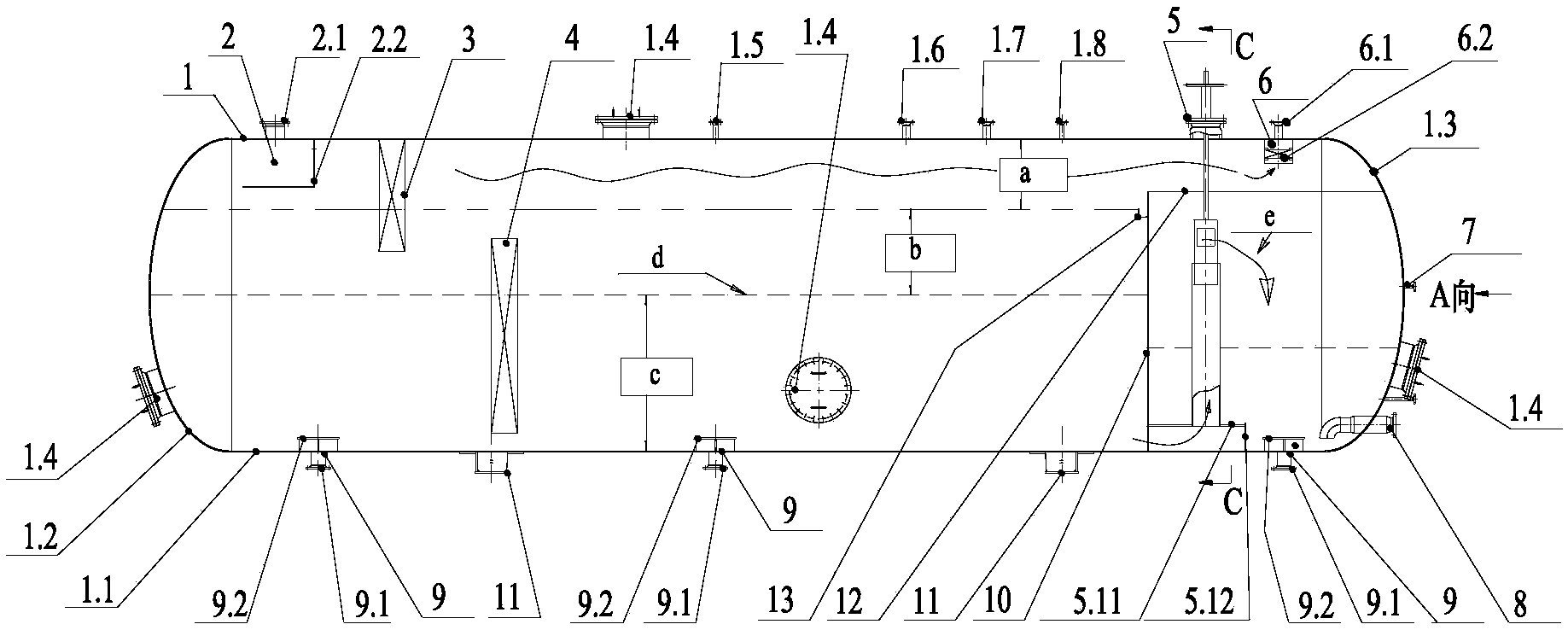

摘要附图
权利要求书
1.一种原油脱水处理装置，该装置包括压力容器(1)，所述压力容器(1)包括中间筒体(1.1)、与中间筒体(1.1)左端相连的左端封头(1.2)、和中间筒体(1.1)右端相连接的右端封头(1.3)，所述右端封头(1.3)、中间筒体(1.1)和左端封头(1.2)保持内部相通，其特征在于：在中间筒体(1.1)的外壁上端开有工质进入口(2.1)，所述工质进入口(2.1)的正下方设有工质消能挡板(2.2)，所述工质消能挡板(2.2)的右端设有竖直放置在中间筒体(1.1)内部的气液聚结分离装置(3)和油水聚结分离装置(4)，所述气液聚结分离装置(3)的一端固定在中间筒体(1.1)的内壁上端，所述油水聚结分离装置(4)设置在气液聚结分离装置(3)的右下方，所述油水聚结分离装置(4)的右端设有竖直放置的管式油水界面调节装置(5)，所述管式油水界面调节装置(5)的右上方设有安装在中间筒体(1.1)上的气体排出装置(6)，所述气体排出装置(6)的右下方设有安装在右端封头(1.3)上的智能液位控制器连接口(7)和液相出口(8)，所述液相出口(8)置于智能液位控制器连接口(7)的下方，所述中间筒体(1.1)的外壁下端设有排污口(9)。
2.根据权利要求1所述的原油脱水处理装置，其特征在于：所述中间筒体(1.1)内还设有横向挡板(10)和纵向隔板(12)，所述纵向隔板(12)的一端与横向挡板(10)垂直连接，所述纵向隔板(12)的另一端向右端封头(1.3)延伸并与右端封头(1.3)的内壁连接，所述横向挡板(10)的一端有直角缺口，在所述直角缺口上设有齿形堰板(13)，所述横向挡板(10)、齿形堰板(13)和纵向隔板(12)将中间筒体(1.1)与右端封头(1.3)所构成的内部空间分为集水室和集油室。
3.根据权利要求2所述的原油脱水处理装置，其特征在于：所述集水室内安装有管式油水界面调节装置(5)，所述管式油水界面调节装置(5)包括调节丝杆(5.1)和控制调节丝杆(5.1)运动的调节轮(5.2)，所述调节轮(5.2)的下端依次设有支承(5.3)和连接支承(5.3)的可上下移动管堰(5.4)，所述可上下移动管堰(5.4)上开设有出水堰口(5.10)，所述出水堰口(5.10)可随可上下移动管堰(5.4)上下运动，所述可上下移动管堰(5.4)的下端连有垂直导水管(5.8)，所述垂直导水管(5.8)的底端开有水平连通槽(5.9)，所述水平连通槽(5.9)由水平连接板(5.11)和右垂直挡板(5.12)构成。
4.根据权利要求2所述的原油脱水处理装置，其特征在于：所述集水室对应的右端封头(1.3)上设有水室液位控制器连接口(7.1)和水室液相出口(8.2)，所述集油室对应的右端封头(1.3)上设有油室液位控制器连接口(7.2)和油室液相出口(8.1)。
5.根据权利要求1或2或3所述的原油脱水处理装置，其特征在于：所述气液聚结分离装置(3)上设有若干个波浪形叶片。
6.根据权利要求4所述的原油脱水处理装置，其特征在于：所述气液聚结分离装置(3)上设有若干个波浪形叶片。
7.根据权利要求1或2或3所述的原油脱水处理装置，其特征在于：所述油水聚结分离装置(4)上设有若干个波浪形叶片，在波浪形叶片上对称分布有通孔。
8.根据权利要求4所述的原油脱水处理装置，其特征在于：所述油水聚结分离装置(4)上设有若干个波浪形叶片，在波浪形叶片上对称分布有通孔。
9.根据权利要求1或2或3所述的原油脱水处理装置，其特征在于：所述工质消能挡板(2.2)为开口朝向左端封头的“L”形板，所述工质消能挡板(2.2)的一端固定在中间筒体(1.1)的内壁上端，另一端向中间筒体(1.1)的内壁延伸。
10.根据权利要求1或2或3所述的原油脱水处理装置，其特征在于：所述中间筒体(1.1)的外壁上端还设有压力表接口(1.5)、温度表接口(1.6)、油水界面检测仪接口(1.7)、安全阀泄放装置接口(1.8)，在中间筒体(1.1)的外壁下端安装有鞍座(11)。
说明书
一种原油脱水处理装置
技术领域
本发明涉及原油处理技术领域，具体地涉及一种原油脱水处理装置。
背景技术
经地下采出的原油混合物从井口流出时，一般都要含有不同成份的天然气、原油和水等三相成份，此原油混合物采出后必须经加热进行一定的分离处理，脱除原油中的天然气和水的成份，使处理后的原油含水≤0.5%或达到一定的原油脱水处理标准，经处理后的原油再经计量后进入原油净化储罐或外输至相应的集油站。
早期和目前的一些原油处理设备，大多是在一个容器内进行足够时间的沉降分离后，将其中的气、油、水三相物质从不同的出口排出;但排出的气相中均含有大量的液滴，排出的水相中其含油指标也达不到规定的要求，排出的油相中其含水也难以达到外输原油的指标要求。此外，常规的原油处理设备体积庞大，处理效率较低，对其油水分离界面控制也存在一定的困难。为了解决上述问题，大多以增加设备、加大设备以延长沉降时间来实现排出物相的质量要求，或在容器内投加一定的药剂来提高其设备的分离效果，但这些处理方式操作较麻烦，大大的增加了人工成本。
发明内容
为解决上述技术问题，本发明公开了一种原油脱水处理装置，该装置能使原油中的气相经过四级分离处理，液相完成三级分离，使得分离出的各物相满足排放标准，且该装置结构简单，操作方便，且便于维护和管理。
为实现上述目的，本发明提供了一种原油脱水处理装置，该装置包括压力容器，所述压力容器包括中间筒体、与中间筒体左端相连的左端封头、和中间筒体右端相连接的右端封头，所述右端封头、中间筒体和左端封头保持内部相通，在中间筒体的外壁上端开有工质进入口，所述工质进入口的正下方设有工质消能挡板，所述工质消能挡板的右端设有竖直放置在中间筒体内部的气液聚结分离装置和油水聚结分离装置，所述气液聚结分离装置的一端固定在中间筒体的内壁上端，所述油水聚结分离装置设置在气液聚结分离装置的右下方，所述油水聚结分离装置的右端设有竖直放置的管式油水界面调节装置，所述管式油水界面调节装置的右上方设有安装在中间筒体上的气体排出装置，所述气体排出装置的右下方设有安装在右端封头上的智能液位控制器连接口和液相出口，所述液相出口置于智能液位控制器连接口的下方，所述中间筒体的外壁下端设有排污口。
进一步地，所述中间筒体内还设有横向挡板和纵向隔板，所述纵向隔板的一端与横向挡板垂直连接，所述纵向隔板的另一端向右端封头延伸并与右端封头的内壁连接，所述横向挡板的一端有直角缺口，在所述直角缺口上设有齿形堰板，所述横向挡板、齿形堰板和纵向隔板将中间筒体与右端封头所构成的内部空间分为集水室和集油室。
再进一步地，所述集水室内安装有管式油水界面调节装置，所述管式油水界面调节装置包括调节丝杆和控制调节丝杆运动的调节轮，所述调节轮的下端依次设有支承和连接支承的可上下移动管堰，所述可上下移动管堰上开设有出水堰口，所述出水堰口可随可上下移动管堰上下运动，所述可上下移动管堰的下端连有垂直导水管，所述垂直导水管的底端开有水平连通槽，所述水平连通槽由水平连接板和右垂直挡板构成。
更进一步地，所述集水室对应的右端封头上设有水室液位控制器连接口和水室液相出口，所述集油室对应的右端封头上设有油室液位控制器连接口和油室液相出口。
更进一步地，所述气液聚结分离装置上设有若干个波浪形叶片。
更进一步地，油水聚结分离装置上设有若干个波浪形叶片，在波浪形叶片上对称分布有通孔。
更进一步地，所述工质消能挡板为开口朝向左端封头的“L”形板，所述工质消能挡板的一端固定在中间筒体的内壁上端，另一端向中间筒体的内壁延伸。
更进一步地，所述中间筒体的外壁上端还设有压力表接口、温度表接口、油水界面检测仪接口、安全阀泄放装置接口，在中间筒体的外壁下端安装有鞍座。
有益效果：
1、本发明的原油脱水处理装置保证了气液混合物中的气相经过四级分离处理，液相经过三级分离处理，经处理后的气体和原油均满足相关的排放标准;
2、本发明的原油脱水处理装置中安装有管式油水界面调节装置，该调节装置可根据进入到压力容器内的混合物中气、油、水的物性和比例含量以及相关排出物相的要求来确定油水界面，操作方便及可靠。
3、本发明的原油脱水处理装置结构简单，操作方便，便于后期的维护管理。
