申请日2017.09.26
公开(公告)日2017.12.08
IPC分类号C02F1/78; B01F13/10
摘要
本发明提供一种污水臭氧氧化装置，其包括：进水泵、臭氧发生器、一级混合反应单元、二级混合反应单元、三级混合反应单元;所述进水泵和臭氧发生器分别与所述一级混合反应单元相连接，污水与臭氧在所述一级混合反应单元中进行第一次氧化反应，所述一级混合反应单元与所述二级混合反应单元相连接，所述一级混合反应单元中的混合物进入所述二级混合反应单元进行第二次氧化反应，所述二级混合反应单元与所述三级混合反应单元相连接，所述二级混合反应单元中的混合物进入所述三级混合反应单元中进行第三次氧化反应。本发明通过设置三级混合反应单元，能够实现臭氧对污水的充分氧化处理，提高了臭氧的利用率，避免了浪费，并取得了较好的氧化处理效果。
权利要求书

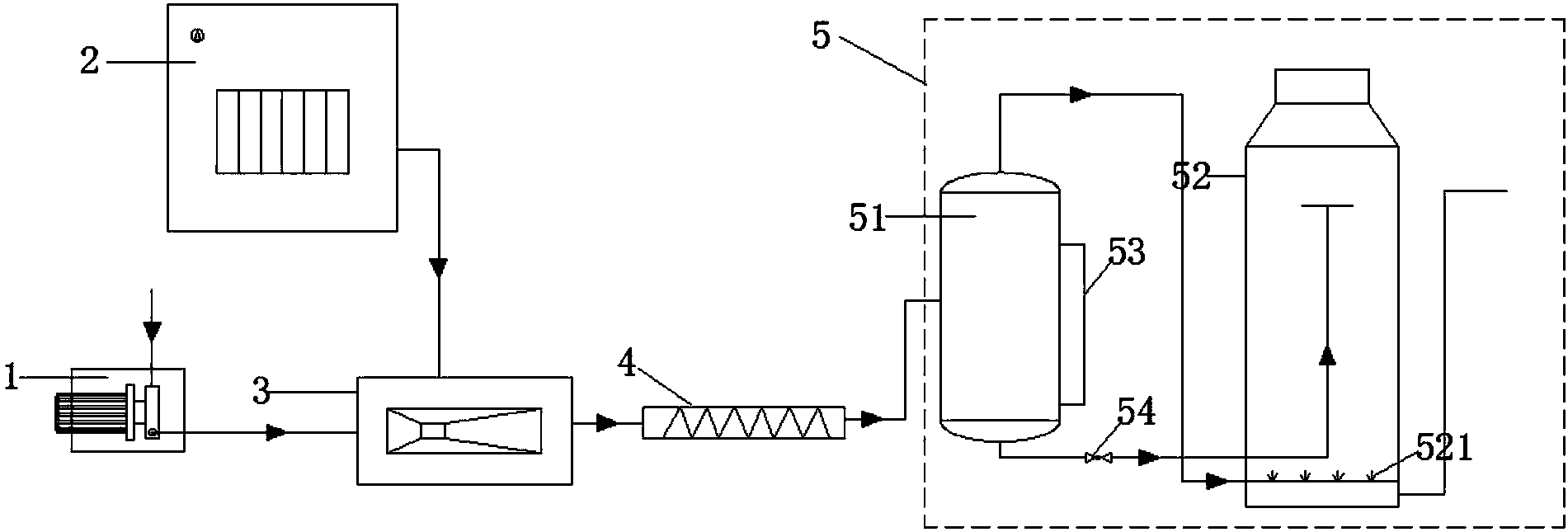

1.一种污水臭氧氧化装置，其特征在于，所述污水臭氧氧化装置包括：进水泵、臭氧发生器、一级混合反应单元、二级混合反应单元、三级混合反应单元;
所述进水泵和臭氧发生器分别与所述一级混合反应单元相连接，污水与臭氧在所述一级混合反应单元中进行第一次氧化反应，所述一级混合反应单元与所述二级混合反应单元相连接，所述一级混合反应单元中的混合物进入所述二级混合反应单元进行第二次氧化反应，所述二级混合反应单元与所述三级混合反应单元相连接，所述二级混合反应单元中的混合物进入所述三级混合反应单元中进行第三次氧化反应。
2.根据权利要求1所述的污水臭氧氧化装置，其特征在于，所述一级混合反应单元包括文丘里混合器。
3.根据权利要求1所述的污水臭氧氧化装置，其特征在于，所述二级混合反应单元包括静态混合器。
4.根据权利要求1所述的污水臭氧氧化装置，其特征在于，所述三级混合反应单元包括气液分离罐和臭氧氧化塔，所述二级混合反应单元与所述气液分离罐相连接，所述气液分离罐与所述臭氧氧化塔相连接。
5.根据权利要求4所述的污水臭氧氧化装置，其特征在于，所述气液分离罐的出液管自所述气液分离罐的底部延伸至所述臭氧氧化塔的顶部，所述气液分离罐的出气管自所述气液分离罐的顶部延伸至所述臭氧氧化塔的底部。
6.根据权利要求5所述的污水臭氧氧化装置，其特征在于，延伸至所述臭氧氧化塔底部的出液管上设置有若干钛合金微孔曝气头。
7.根据权利要求4所述的污水臭氧氧化装置，其特征在于，所述气液分离罐还具有液位计。
8.根据权利要求4所述的污水臭氧氧化装置，其特征在于，所述出液管上还设置有控制阀。
说明书
一种污水臭氧氧化装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种污水臭氧氧化装置。
背景技术
臭氧具有很强的氧化能力，其可作氧化剂对废水进行净化和消毒处理，因而在环境保护和化工等方面被广泛应用。然而，虽然臭氧对于去除污水中酚、氰等污染物质，铁、锰等金属离子以及异味和臭味具有较好的效果，但是由于臭氧是一种不稳定、易分解的强氧化剂，从而在污水与臭氧反应过程中，容易出现臭氧与污水反应不充分的问题，进而影响污水的氧化处理效果。
因此，针对上述问题，有必要提出进一步的解决方案。
发明内容
本发明的目的在于提供一种污水臭氧氧化装置，以克服现有技术中存在的不足。
为实现上述发明目的，本发明提供一种污水臭氧氧化装置，其包括：进水泵、臭氧发生器、一级混合反应单元、二级混合反应单元、三级混合反应单元;
所述进水泵和臭氧发生器分别与所述一级混合反应单元相连接，污水与臭氧在所述一级混合反应单元中进行第一次氧化反应，所述一级混合反应单元与所述二级混合反应单元相连接，所述一级混合反应单元中的混合物进入所述二级混合反应单元进行第二次氧化反应，所述二级混合反应单元与所述三级混合反应单元相连接，所述二级混合反应单元中的混合物进入所述三级混合反应单元中进行第三次氧化反应。
作为本发明的污水臭氧氧化装置的改进，所述一级混合反应单元包括文丘里混合器。
作为本发明的污水臭氧氧化装置的改进，所述二级混合反应单元包括静态混合器。
作为本发明的污水臭氧氧化装置的改进，所述三级混合反应单元包括气液分离罐和臭氧氧化塔，所述二级混合反应单元与所述气液分离罐相连接，所述气液分离罐与所述臭氧氧化塔相连接。
作为本发明的污水臭氧氧化装置的改进，所述气液分离罐的出液管自所述气液分离罐的底部延伸至所述臭氧氧化塔的顶部，所述气液分离罐的出气管自所述气液分离罐的顶部延伸至所述臭氧氧化塔的底部。
作为本发明的污水臭氧氧化装置的改进，延伸至所述臭氧氧化塔底部的出液管上设置有若干钛合金微孔曝气头。
作为本发明的污水臭氧氧化装置的改进，所述气液分离罐还具有液位计。
作为本发明的污水臭氧氧化装置的改进，所述出液管上还设置有控制阀。
与现有技术相比，本发明的有益效果是：本发明的污水臭氧氧化装置通过设置三级混合反应单元，能够实现臭氧对污水的充分氧化处理，提高了臭氧的利用率，避免了浪费，并取得了较好的氧化处理效果。
