申请日2017.05.30
公开(公告)日2017.09.08
IPC分类号C02F9/04
摘要
本发明公开了一种饲料搅拌器的污水循环再利用设备，包括污水收集池、水冷循环管和污水处理塔，所述第一水泵的出水端连通有喷淋管，所述水冷循环管的下部表面固定连接有铜散热板，所述水冷循环管的一端连通于饲料搅拌器的顶部，所述净水管的一端连通于净水储水箱的上部一侧，所述净水储水箱的下部一侧通过管道连通于饲料搅拌器的上部。本发明充分利用了污水处理中的污水提升装置，在污水提升过程中并对水冷却循环系统中的水冷循环管进行换热，加速冷却系统的冷却，减少饲料搅拌器的使用，降低成本，同时实现污水的一步利用，再经过精细过滤后，将污水过滤净化后输送到饲料搅拌器中，对水资源再一步进行利用，充分利用了水资源。
权利要求书

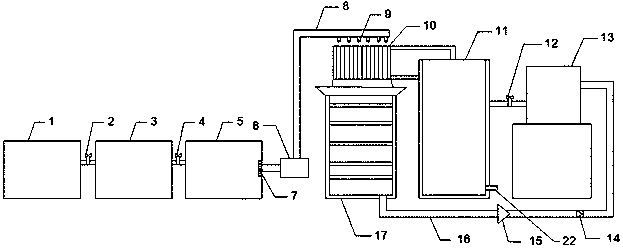

1.一种饲料搅拌器的污水循环再利用设备，包括污水收集池(1)、水冷循环管(10)和污水处理塔(17)，其特征在于：所述污水收集池(1)的一侧通过管道连通有初沉池(3)，所述初沉池(3)的一侧通过管道连通有二沉池(5)，所述二沉池(5)的一侧通过管道连通有第一水泵(6)，所述第一水泵(6)的出水端连通有喷淋管(8)，所述喷淋管(8)的下部连通有喷淋头，所述污水处理塔(17)设置在喷淋头(9)的正下方，所述水冷循环管(10)的下部表面固定连接有铜散热板(21)，所述铜散热板(21)通过支架倾斜固定连接在污水处理塔(17)的顶部，所述水冷循环管(10)的进水管连通于饲料搅拌器(11)的顶部，出水管连通于所述饲料搅拌器(11)的一侧，所述污水处理塔(17)的底部连通有净水管(16)，所述净水管(16)的一端连通于净水储水箱(13)的上部一侧，所述净水储水箱(13)的下部一侧通过管道连通于饲料搅拌器(11)的上部。
2.根据权利要求1所述的一种饲料搅拌器的污水循环再利用设备，其特征在于：所述水冷循环管(10)呈循环迂回排列，且水冷循环管(10)和铜散热板(21)的表面均喷涂有一层耐腐蚀的铁氟龙防粘层。
3.根据权利要求1所述的一种饲料搅拌器的污水循环再利用设备，其特征在于：所述净水管(16)上设置有用于净水提升的第二水泵(15)，且净水管(16)上设置有防止回流的单向阀(14)。
4.根据权利要求1所述的一种饲料搅拌器的污水循环再利用设备，其特征在于：所述污水处理塔(17)的内部从上至下依次设置有粗过滤网层(18)、细过滤网层(19)和污水过滤膜层(20)。
5.根据权利要求1所述的一种饲料搅拌器的污水循环再利用设备，其特征在于：所述第一水泵(6)的进水端固定设置有过滤拦网(7)。
6.一种权利要求1所述的饲料搅拌器的污水循环再利用设备的使用方法，其特征在于：包括如下步骤：
S1、收集污水：将工厂内的洗刷污水、废水收集到污水收集池(1)中;
S2、初级沉淀：将步骤S1收集的污水，通过打开第一阀门(2)，将污水引入初沉池(3)中，通过搅拌、曝气、加药、静置沉淀;
S3、二级沉淀：将完成步骤S2的污水，通过打开第二阀门(4)，将污水引入二沉池(5)中，通过加药调节PH值，加入活性炭吸附进一步沉淀处理;
S4、一步利用：将完成S3步骤的污水，通过第一水泵(6)提升，利用喷淋管(8)和喷淋头(9)对水冷循环管(10)进行喷淋降温，喷淋水从污水处理塔(17)的顶部开口进入污水处理塔(17)中;
S5、污水过滤：在S4步骤中的喷淋水进入污水处理塔(17)后依次经过粗过滤网层(18)、细过滤网层(19)和污水过滤膜层(20)过滤后，通过净水管(16)和第二水泵(15)将净水提升到净水储水箱(13)中;
S6、二步利用：将完成S5步骤中的净水，通过打开第三阀门(12)将净水引入到饲料搅拌器(11)中，再一次将水加入，对干饲料进行加湿搅拌。
7.根据权利要求6所述的一种饲料搅拌器的污水循环再利用设备的使用方法，其特征在于：所述步骤S4中提到的污水处理塔(17)的顶部设置有便于喷淋水进入的喇叭形扩大口部。
说明书
一种饲料搅拌器的污水循环再利用设备及其使用方法
技术领域
本发明属于污水处理技术领域，更具体地说，尤其涉及一种饲料搅拌器的污水循环再利用设备。同时，本发明还涉及一种饲料搅拌器的污水循环再利用设备及其使用方法。
背景技术
饲料搅拌器的废水是指饲料搅拌器的生产过程中产生的废水、污水和废液，其中含有随水流失的饲料搅拌器的生产用料、中间产物和产品以及生产过程中产生的污染物。随着饲料搅拌器的的迅速发展，废水的种类和数量迅猛增加，很多工厂的污水直接排放，不能够得到充分的利用，造成水资源的浪费。
在饲料搅拌器的中，经常会设置有水冷循环系统，然而有时饲料搅拌器的水处理量较小，不能充分满足饲料搅拌器的生产需要，往往为了满足饲料搅拌器的生产而设置多个饲料搅拌器同时使用，占据空间，增加成本。
因此，急需要对现有技术进行改进，设计一种饲料搅拌器的污水循环再利用设备以解决现有技术中的污水无法循环利用，设置多个饲料搅拌器，占据空间，增加成本的问题。
发明内容
本发明的目的是为了解决现有技术中的污水无法循环利用，设置多个饲料搅拌器，占据空间，增加成本的问题，而提出的一种饲料搅拌器的污水循环再利用设备。
为实现上述目的，本发明提供如下技术方案：
一种饲料搅拌器的污水循环再利用设备，包括污水收集池、水冷循环管和污水处理塔，所述污水收集池的一侧通过管道连通有初沉池，所述初沉池的一侧通过管道连通有二沉池，所述二沉池的一侧通过管道连通有第一水泵，所述第一水泵的出水端连通有喷淋管，所述喷淋管的下部连通有喷淋头，所述污水处理塔设置在喷淋头的正下方，所述水冷循环管的下部表面固定连接有铜散热板，所述铜散热板通过支架倾斜固定连接在污水处理塔的顶部，所述水冷循环管的进水管连通于饲料搅拌器的顶部，出水管连通于所述饲料搅拌器的一侧，所述污水处理塔的底部连通有净水管，所述净水管的一端连通于净水储水箱的上部一侧，所述净水储水箱的下部一侧通过管道连通于饲料搅拌器的上部。
优选的，所述水冷循环管呈循环迂回排列，且水冷循环管和铜散热板的表面均喷涂有一层耐腐蚀的铁氟龙防粘层。
优选的，所述净水管上设置有用于净水提升的第二水泵，且净水管上设置有防止回流的单向阀。
优选的，所述污水处理塔的内部从上至下依次设置有粗过滤网层、细过滤网层和污水过滤膜层。
优选的，所述第一水泵的进水端固定设置有过滤拦网。
本发明还提供了一种饲料搅拌器的污水循环再利用设备的使用方法，包括如下步骤：
S1、收集污水：将工厂内的洗刷污水、废水收集到污水收集池中;
S2、初级沉淀：将步骤S1收集的污水，通过打开第一阀门，将污水引入初沉池中，通过搅拌、曝气、加药、静置沉淀;
S3、二级沉淀：将完成步骤S2的污水，通过打开第二阀门，将污水引入二沉池中，通过加药调节PH值，加入活性炭吸附进一步沉淀处理;
S4、一步利用：将完成S3步骤的污水，通过第一水泵提升，利用喷淋管和喷淋头对水冷循环管进行喷淋降温，喷淋水从污水处理塔的顶部开口进入污水处理塔中;
S5、污水过滤：在S4步骤中的喷淋水进入污水处理塔后依次经过粗过滤网层、细过滤网层和污水过滤膜层过滤后，通过净水管和第二水泵将净水提升到净水储水箱中;
S6、二步利用：将完成S5步骤中的净水，通过打开第三阀门将净水引入到饲料搅拌器中，再一次将水加入，对干饲料进行加湿搅拌。
优选的，所述步骤S4中提到的污水处理塔的顶部设置有便于喷淋水进入的喇叭形扩大口部。
本发明的技术效果和优点：本发明提供的一种饲料搅拌器的污水循环再利用设备，与污水处理装置相比，本发明充分利用了污水处理中的污水提升装置，在污水提升过程中并对水冷却循环系统中的水冷循环管进行换热，加速冷却系统的冷却，减少饲料搅拌器的使用，降低成本，同时实现污水的一步利用，再经过精细过滤后，将污水过滤净化后输送到饲料搅拌器中，对水资源再一步进行利用，充分利用了水资源;本发明提供的一种饲料搅拌器的污水循环再利用设备的使用方法，通过喷淋以及阀门控制进行污水处理过程中的控制与利用，方法简单有效，普通员工简单培训后即可上岗操作，便于推广。
