申请日2017.07.06
公开(公告)日2017.10.24
IPC分类号C02F11/12; C02F1/04
摘要
本发明公开了一种污水源热泵与污泥干化联用的设备，右至左依次设有原水池、污水源热泵、水气换热装置和污泥干化装置，污水源热泵包括蒸发器、冷凝器及压缩机，蒸发器和冷凝器右侧通过水流管道与原水池连接，压缩机通过冷媒管道与蒸发器和冷凝器连接;水汽换热装置包括空气冷凝换热器及空气加热换热器，空气冷凝换热器右侧通过水流管道与蒸发器左侧连接，空气加热换热器右侧通过水流管与冷凝器左侧连接;污泥干化装置包括带式干化机，带式干化机内设有进料口、网带输送机和出料口，进料口和出料口分别设置于带式干化机的两端，空气加热换热器左侧通过气流通道与带式干化机下侧连接，空气冷凝换热器左侧通过气流通道与带式干化机上侧连接。
权利要求书
1.一种污水源热泵与污泥干化联用的设备，其特征在于，从右至左依次设有原水池、污水源热泵、水气换热装置和污泥干化装置，所述污水源热泵包括蒸发器(1)、冷凝器(2)及压缩机(3)，所述蒸发器(1)和冷凝器(2)右侧均通过水流管道与所述原水池连接，所述压缩机(3)通过冷媒管道分别与所述蒸发器(1)和冷凝器(2)连接;所述水汽换热装置包括空气冷凝换热器(4)及空气加热换热器(5)，所述空气冷凝换热器(4)右侧通过水流管道与所述蒸发器(1)左侧连接，所述空气加热换热器(5)右侧通过水流管道与所述冷凝器(2)左侧连接，所述空气冷凝换热器(4)和所述空气加热换热器(5)通过蒸汽管道连接;所述污泥干化装置包括带式干化机(10)，所述带式干化机(10)内设有进料口(7)、网带输送机(8)和出料口(9)，所述进料口(7)和出料口(9)分别设置于所述网带输送机(8)的两端，所述空气加热换热器(5)的左侧通过气流通道与所述带式干化机(10)的下侧连接，所述空气冷凝换热器(4)的左侧通过气流通道与所述带式干化机(10)的上侧连接。
2.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，连接带式干化机(10)下侧和空气加热换热器(5)的气流通道上设有送风机(11)。
3.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，连接带式干化机(10)上侧和空气冷凝换热器(4)的气流通道上设有过滤器(6)。
4.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，所述网带输送机(8)包括位于所述带式干化机(10)上半部的第一层网带输送机及位于所述带式干化机(10)下半部的第二层网带输送机，进料口(7)位于所述第一层网带输送机的上方并靠近所述第一层网带输送机的左侧;出料口(9)位于所述第二层网带输送机的下方并靠近所述第二层网带输送机的左侧。
5.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，所述空气冷凝换热器(4)连接有冷凝水排水管。
6.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，所述空气冷凝换热器(4)通过水流管道与所述原水池连接，所述空气加热换热器(5)通过水流管道与所述原水池连接。
7.根据权利要求1所述的一种污水源热泵与污泥干化联用的设备，其特征在于，所述原水池内设有提升泵。
说明书
一种污水源热泵与污泥干化联用的设备
技术领域
本发明涉及污水处理厂节能降耗技术领域，具体来说，涉及一种污水源热泵与污泥干化联用的设备。
背景技术
随着我国污水处理厂大规模的建设运行，污泥产量也大幅增加，污泥处理问题愈加突出。由于污泥含水率通常在80%至99%，且含有大量有毒有害物质，性质不稳定，不利于运输。因此，在进行污泥填埋、焚烧等稳定化处理前，需要对其进行脱水干化，使其含水率降至40%以下。
现有污水处理厂主要采用污泥热干化技术，主要分为高温干化、中温干化和低温干化，通过降低空气湿度来发挥干燥潜能。其中低温干化的温度为100℃以下，可以有效避免恶臭气体的挥发，最大限度地减少苯系物的释放，具有良好的节能和环保效益。
但是，现有技术中低温对污泥进行干化需要消耗大量的能量，如何更好地做到节能、降耗、环保是本领域一直以来追求的目标。
针对相关技术中的问题，目前尚未提出有效的解决方案。
发明内容
针对相关技术中的上述技术问题，本发明提出一种污水源热泵与污泥干化联用的设备，能够将未经处理的污水中回收的热能通过换热装置用于污泥的低温干化处理，实现降低污泥干化成本、能源回收的目的。
为实现上述技术目的，本发明的技术方案是这样实现的：

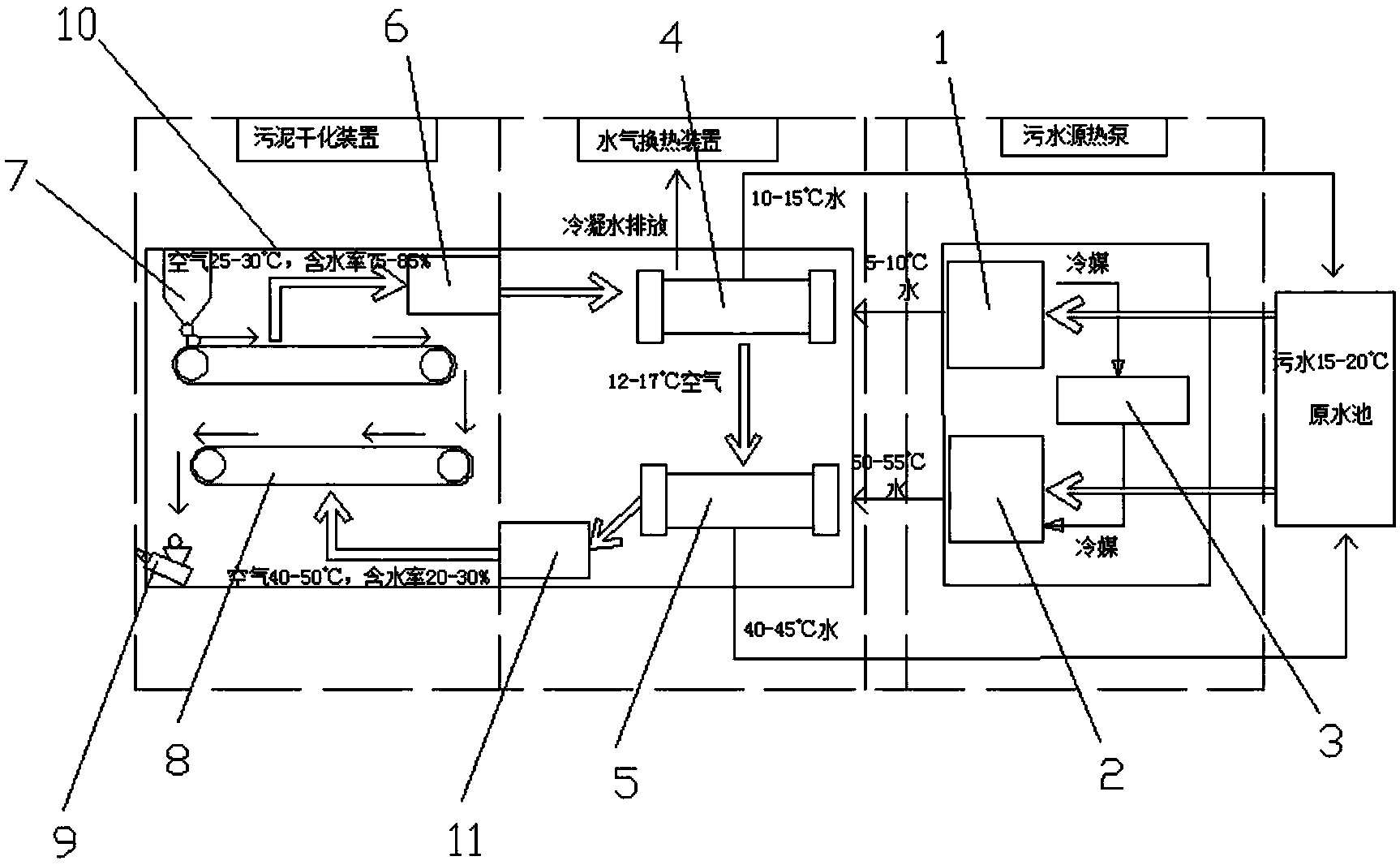

一种污水源热泵与污泥干化联用的设备，从右至左依次设有原水池、污水源热泵、水气换热装置和污泥干化装置，所述污水源热泵包括蒸发器、冷凝器及压缩机，所述蒸发器和冷凝器右侧均通过水流管道与所述原水池连接，所述压缩机通过冷媒管道分别与所述蒸发器和冷凝器连接;所述水汽换热装置包括空气冷凝换热器及空气加热换热器，所述空气冷凝换热器右侧通过水流管道与所述蒸发器左侧连接，所述空气加热换热器右侧通过水流管道与所述冷凝器左侧连接，所述空气冷凝换热器和所述空气加热换热器通过蒸汽管道连接;所述污泥干化装置包括带式干化机，所述带式干化机内设有进料口、网带输送机和出料口，所述进料口和出料口分别设置于所述带式干化机的两端，所述空气加热换热器的左侧通过气流通道与所述带式干化机的下侧连接，所述空气冷凝换热器的左侧通过气流通道与所述带式干化机的上侧连接。
进一步地，连接带式干化机下侧和空气加热换热器的气流通道上设有送风机。
进一步地，连接带式干化机上侧和空气冷凝换热器的气流通道上设有过滤器。
进一步地，所述网带输送机包括位于所述带式干化机上半部的第一层网带输送机及位于所述带式干化机下半部的第二层网带输送机，进料口位于所述第一层网带输送机的上方并靠近所述第一层网带输送机的左侧;出料口位于所述第二层网带输送机的下方并靠近所述第二层网带输送机的左侧。
进一步地，所述空气冷凝换热器连接有冷凝水排水管。
进一步地，所述空气冷凝换热器通过水流管道与所述原水池连接，所述空气加热换热器通过水流管道与所述原水池连接。
进一步地，所述原水池内设有提升泵。
本发明的有益效果：
(1)低运行成本:本设备利用污水中的热量通过污水源热泵系统加热和冷凝循环空气，其电耗是传统工艺设备的1/4;
(2)高安全性能：处理过程的温度控制在40-50℃，避免了刺激性气味气体、有害气体的产生，低温干化降低了可能点火源的点火能量，从而避免了爆炸危险;
(3)进水无需深度处理：通入污水源热泵的污水为提升泵出水，与二级出水相比具有更高的热能，进一步节省了运行费用;
(4)优质的冷凝水水质：由于蒸发温度低，冷凝水无需再处理，避免了二次污染;
(5)占地面积小，容易安装和操作：设备结构精密，集成度高，不需要外建平台，节省基建开支。
