申请日2017.07.05
公开(公告)日2017.08.29
IPC分类号C02F9/04; C02F101/12; C02F101/20; C02F103/08
摘要

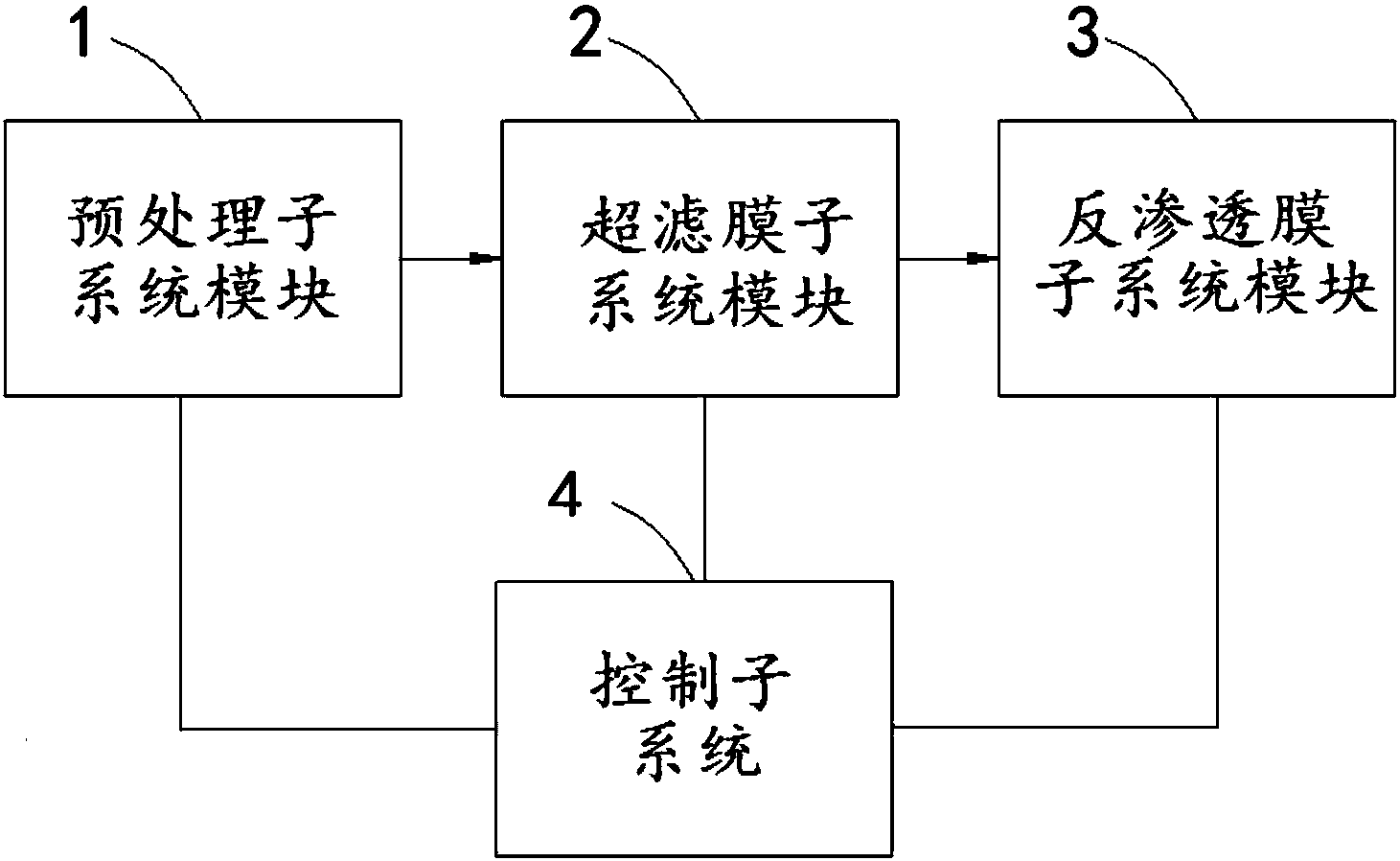

本发明提供一种废水回用系统，包括依次通过管道连接的预处理子系统模块，超滤膜子系统模块，反渗透膜子系统模块，还包括控制子系统模块，以及设于控制子系统模块上的仪表;其中，预处理子系统模块包括第一机架，以及位于第一机架上的用于去除硬度的加药装置、第一PH调节装置、去除悬浮物装置、全自动砂滤过滤器装置;超滤膜子系统模块包括第二机架，以及位于第二机架上的自清洗过滤器装置、第一超滤膜;反渗透膜系统模块包括第三机架，以及位于第三机架上大通量保安过滤器、反渗透膜、膜壳、第二PH调节装置、第二超滤膜及反渗透膜清洗装置。本案能够将废水中的杂质，硬度，金属，电导率等分步骤依次去除，成本低，运行稳定。
权利要求书
1.一种废水回用系统，其特征在于，所述废水回用系统系统包括依次通过管道连接的预处理子系统模块，超滤膜子系统模块，反渗透膜子系统模块，还包括与所述预处理子系统模块，超滤膜子系统模块，反渗透膜子系统模块电连接的控制子系统模块，以及设于所述控制子系统模块上的仪表;其中，所述预处理子系统模块包括第一机架，以及位于第一机架上的用于去除硬度的加药装置、第一PH调节装置、去除悬浮物装置、全自动砂滤过滤器装置;所述超滤膜子系统模块包括第二机架，以及位于第二机架上的自清洗过滤器装置、第一超滤膜;所述反渗透膜系统模块包括第三机架，以及位于第三机架上大通量保安过滤器、反渗透膜、膜壳、第二PH调节装置、第二超滤膜及反渗透膜清洗装置。
2.如权利要求1所述的废水回用系统，其特征在于：所述废水回用系统还包括高压泵，所述反渗透膜系统模块通过高压泵连接超滤膜子系统。
3.如权利要求2所述的废水回用系统，其特征在于：所述控制子系统模块包括控制柜和PLC自动控制器。
4.如权利要求3所述的废水回用系统，其特征在于：所述反渗透膜系统模块还包括阻垢剂装置。
说明书
一种废水回用系统
技术领域
本发明涉及废水处理技术领域，尤其涉及一种废水回用系统。
背景技术
目前，废水均是直接排入污水处理站，经处理站处理达标后排放，这样极大的浪费了水资源，这样就极大的提高了生产成本，不利于工厂发展，因此，在工厂生产过程中，经常需要将排放的废水经过处理后回收利用，但是现有技术中的废水回用装置存在废水处理不够洁净、稳定等缺陷。
发明内容
本发明所解决的技术问题在于提供一种成本低，运行稳定的废水回用系统。
为解决上述技术问题，本发明提供一种废水回用系统，所述废水回用系统系统包括依次通过管道连接的预处理子系统模块，超滤膜子系统模块，反渗透膜子系统模块，还包括与所述预处理子系统模块，超滤膜子系统模块，反渗透膜子系统模块电连接的控制子系统模块，以及设于所述控制子系统模块上的仪表;其中，所述预处理子系统模块包括第一机架，以及位于第一机架上的用于去除硬度的加药装置、第一PH调节装置、去除悬浮物装置、全自动砂滤过滤器装置;所述超滤膜子系统模块包括第二机架，以及位于第二机架上的自清洗过滤器装置、第一超滤膜;所述反渗透膜系统模块包括第三机架，以及位于第三机架上大通量保安过滤器、反渗透膜、膜壳、第二PH调节装置、第二超滤膜及反渗透膜清洗装置。
进一步地，所述废水回用系统还包括高压泵，所述反渗透膜系统模块通过高压泵连接超滤膜子系统。
进一步地，所述控制子系统模块包括控制柜和PLC自动控制器。
进一步地，所述反渗透膜系统模块还包括阻垢剂装置。
本发明的废水回用系统，能够将废水中的杂质，硬度，金属，电导率等分步骤依次去除，且整个处理过程成本低，运行稳定，具有较高的稳定性，可适用原水为海水,河水等高硬度，高氯离子，高电导率等高难度的处理系统。该废水回用系统的构成紧凑简单，具有广阔的应用前景,每个装置都设计成模块集成式,维修方便快捷。
