申请日2017.06.08
公开(公告)日2017.09.01
IPC分类号C02F9/14
摘要
一种磁分离污水处理装置，包括预处理罐、混合罐、分离罐、MBR膜过滤池和旋风分离罐，所述预处理罐顶部设有进液口，侧壁底部设有出液口，所述出液口与混合罐侧壁底部的进液口连接，所述混合罐顶部设有若干加药罐，侧壁底部设有出液口，所述出液口与分离罐侧壁底部的进液口连接，所述分离罐侧壁上部设有清液出口，侧壁下部设有絮凝出口，所述清液出口与MBR膜过滤池连接，所述絮凝出口与旋风分离罐连接，本装置结构设计科学合理，能够有效的回收磁粉，且污水过滤效果较好。
权利要求书

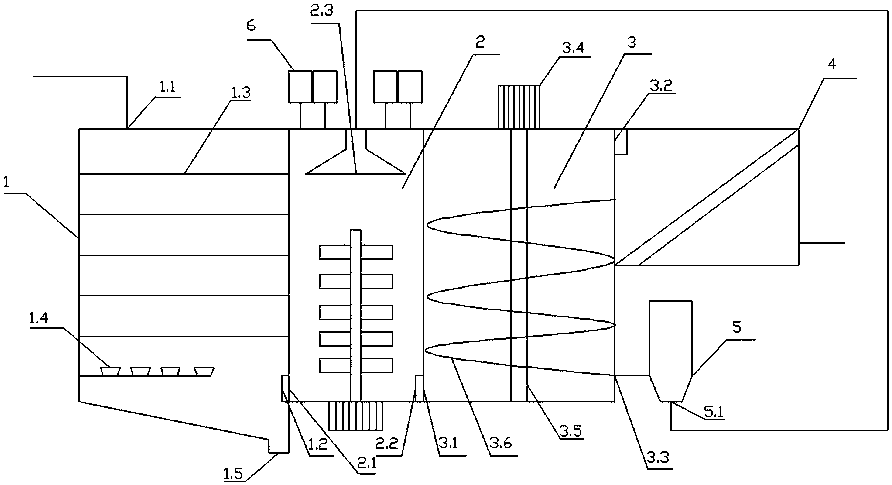

1.一种磁分离污水处理装置，包括预处理罐、混合罐、分离罐、MBR膜过滤池和旋风分离罐，所述预处理罐顶部设有进液口，侧壁底部设有出液口，所述出液口与混合罐侧壁底部的进液口连接，所述混合罐顶部设有若干加药罐，侧壁底部设有出液口，所述出液口与分离罐侧壁底部的进液口连接，所述分离罐侧壁上部设有清液出口，侧壁下部设有絮凝出口，所述清液出口与MBR膜过滤池连接，所述絮凝出口与旋风分离罐连接，其特征在于：所述预处理罐内从上至下设有过滤格栅，预处理罐底部还设有曝气器;所述混合罐顶部设有磁粉分布器;所述分离罐顶部设有电机，所述电机与分离罐内的搅拌轴连接，所述搅拌轴上设有搅拌叶片，所述搅拌叶片为磁板;所述旋风分离罐的底部设有磁粉出口，所述磁粉出口与混合罐顶部的磁粉分布器连接。
2.根据权利要求1所述的一种磁分离污水处理装置，其特征在于：所述预处理罐内的过滤格栅从上至下开孔依次减小。
3.根据权利要求1或2所述的一种磁分离污水处理装置，其特征在于：所述预处理罐出液口处还设置滤网，预处理罐底部设置向下的倾斜坡面，底部设有出渣口。
4.根据权利要求1所述的一种磁分离污水 处理装置，其特征在于：所述分离罐内搅拌叶片的高度低于清液出口。
说明书
一种磁分离污水处理装置
技术领域
本发明涉及污水处理领域，尤其涉及一种磁分离污水处理装置。
背景技术
磁分离技术是将物质进行磁场处理的一种技术，该技术的应用已经渗透到各个领域。磁分离利用废水中杂质颗粒的磁性进行分离，对于水中非磁性或弱磁性的颗粒，利用磁性接种技术可使它们具有磁性。借助外力磁场的作用，将废水中有磁性的悬浮固体分离出来，从而达到净化水的目的。
目前许多污水处理企业都生产磁分离污水处理装置，磁分离污水处理装置的技术难点就在于磁粉的回收利用，此外经过磁粉分离的污水还要再次进一步进行处理，目前许多企业对于磁粉的回收利用都是在磁板上设置刮板，通过刮板将磁粉刮落，此种方式比较耗费原料，同时效果并不是很好。
发明内容
本发明要解决的技术问题是克服现有技术的不足，提供一种结构设计科学合理，能够有效的回收磁粉，且污水过滤效果较好的一种磁分离污水处理装置。
为实现本发明提供以下技术方案：一种磁分离污水处理装置，包括预处理罐、混合罐、分离罐、MBR膜过滤池和旋风分离罐，所述预处理罐顶部设有进液口，侧壁底部设有出液口，所述出液口与混合罐侧壁底部的进液口连接，所述混合罐顶部设有若干加药罐，侧壁底部设有出液口，所述出液口与分离罐侧壁底部的进液口连接，所述分离罐侧壁上部设有清液出口，侧壁下部设有絮凝出口，所述清液出口与MBR膜过滤池连接，所述絮凝出口与旋风分离罐连接，所述预处理罐内从上至下设有过滤格栅，预处理罐底部还设有曝气器;所述混合罐顶部设有磁粉分布器;所述分离罐顶部设有电机，所述电机与分离罐内的搅拌轴连接，所述搅拌轴上设有搅拌叶片，所述搅拌叶片为磁板;所述旋风分离罐的底部设有磁粉出口，所述磁粉出口与混合罐顶部的磁粉分布器连接。
作为优选，所述预处理罐内的过滤格栅从上至下开孔依次减小。
作为优选，所述预处理罐出液口处还设置滤网，预处理罐底部设置向下的倾斜坡面，底部设有出渣口。
作为优选，所述分离罐内搅拌叶片的高度低于清液出口。
本发明有益之处：本装置预处理罐内设置过滤格栅从上至下开孔依次减小，同时设置曝气器，能够有效的过滤污水中的大块固体垃圾;在混合罐顶部设有磁粉分布器，混合罐内设有搅拌装置能够使污水充分接触磁粉，分离罐内设置搅拌叶片，搅拌叶片为磁板，首先能够吸附污水中的磁粉，同时搅拌叶片连接电动机，当清液排出后，能够通过控制电动机的转速，控制搅拌叶片的转速，能够使叶片上的磁粉甩落，排出后通过旋风分离罐将磁粉回收在利用。
