申请日2017.06.05
公开(公告)日2017.07.28
IPC分类号C02F9/14
摘要
一种水性漆生产废水处理设备及其处理工艺,它涉及水性漆生产废水处理工程技术领域;本发明采用pH调节工艺、除漆剂1/2反应系统、气浮工艺、氧化吹脱工艺、UASB厌氧反应工艺、兼氧反应工艺、接触氧化反应工艺、固液分离工艺相结合,在充分去除COD的基础上去除废水中的杀菌剂及防腐剂,具有加药量少,有害物质去除率大,自动化程度高,操作简单等优点,运行能耗低,污泥含水率低,结构紧凑,占地面积小,土建工程量小,对周围环境无明显影响。

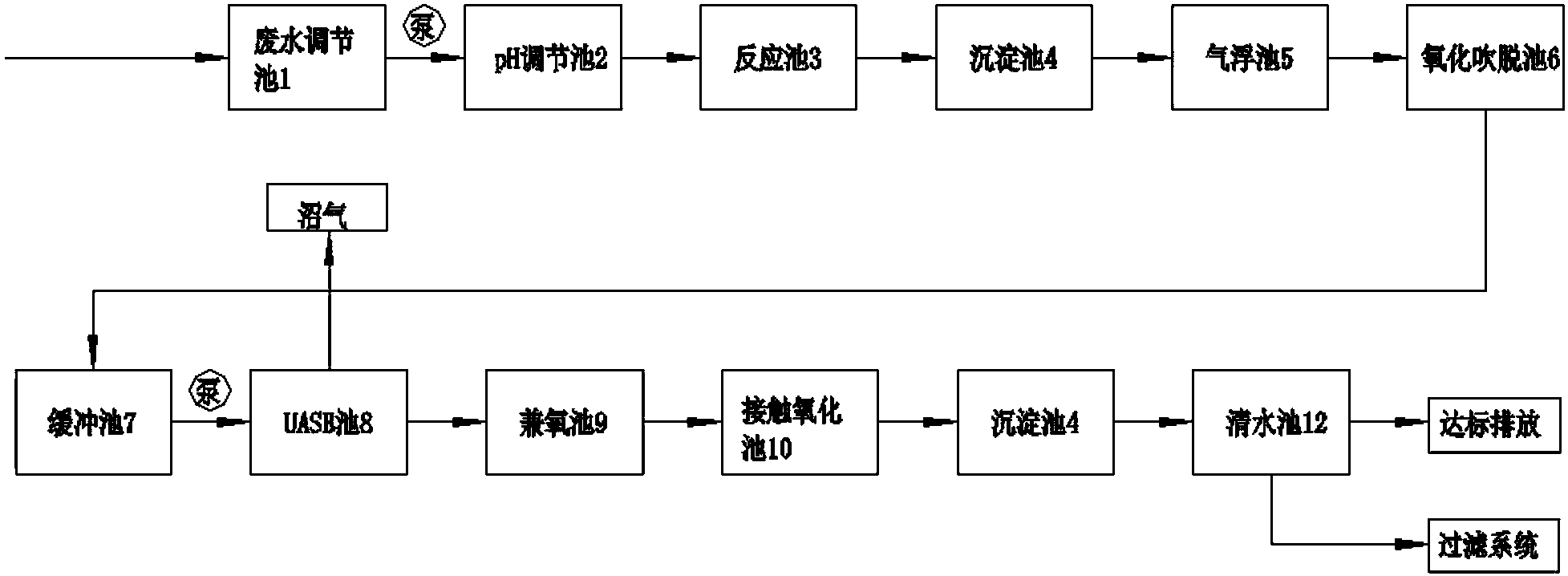

摘要附图
权利要求书
1.一种水性漆生产废水处理设备,其特征在于:它包含废水调节池、pH调节池、反应池、沉淀池、气浮池、氧化吹脱池、缓冲池、UASB池、兼氧池、接触氧化池、污泥池、清水池;所述的废水调节池与pH调节池通过泵连接,pH调节池与反应池连接,反应池与沉淀池连接,沉淀池与气浮池连接,气浮池与氧化吹脱池连接,氧化吹脱池与缓冲池连接,缓冲池通过泵与UASB池连接,UASB池与兼氧池连接,兼氧池与接触氧化池连接,接触氧化池与沉淀池连接,沉淀池与清水池连接;所述的气浮池、UASB池和沉淀池与污泥池连接。
2.一种水性漆生产废水处理工艺,其特征在于它包含如下步骤:
(1)、在废水进入专用除漆剂反应系统前,进行水质调整以获得除漆所需的最佳反应条件;
(2)、通过投加特制的第一除漆剂将漆雾分子从废水中剥离出来,再投加特制的第二除漆剂,聚集被第一除漆剂分离的漆雾分子,形成能够沉淀的海绵状大块絮状物,降解一部分COD,再经沉淀池的沉淀作用,去除废水中超过95%的漆雾分子;
(3)、上清液自流至气浮池,通过气浮池去除水中剩余细小的悬浮漆雾分子;
(4)、出水进入氧化吹脱池,分解废水含有的杀菌剂及防腐剂成分,为微生物的生长提供适宜的环境;
(5)、经过氧化吹脱处理的废水进入UASB池进行厌氧反应,大大降低了废水中有机物的浓度,有利于后续好氧反应;
(6)、经过厌氧反应后,废水进入兼氧池,去除部分COD并提高废水的可生化性;
(7)、出水进入接触氧化池,通过好氧菌作用进一步将有机物转化为无机物;
(8)、废水进入沉淀池进行固液分离,上清液进入清水池达标排放,沉淀污泥与漆渣经压滤机压干后,交由有资质的单位处理。
3.根据权利要求1所述的一种水性漆生产废水处理设备,其特征在于:所述的接触氧化池采用生物挂膜兼活性泥的生物处理装置。
4.根据权利要求1所述的一种水性漆生产废水处理设备,其特征在于:所述的沉淀池内安装斜管填料。
说明书
一种水性漆生产废水处理设备及其处理工艺
技术领域
本发明涉及水性漆生产废水处理工程技术领域,具体涉及一种水性漆生产废水处理设备及其处理工艺。
背景技术
水性漆作为高环保清漆,已成为涂料行业的主流方向,但由于其完全与水互溶的特点,使其生产废水处理成为业界公认的难题。现有的水性漆生产废水处理基本沿用油性漆喷涂废水处理工艺,工艺不够先进,加药量大且不能很好地将漆雾分子从水中剥离出来,直接导致资源浪费及企业成本增加。而且该处理工艺未对废水中的杀菌剂及防腐剂进行处理,不利于后续生化的进行,造成污水处理效果不佳且出水水质不稳定。
发明内容
本发明的目的在于针对现有技术的缺陷和不足,提供一种加药量小、运行能耗低、污泥含水率低的水性漆生产废水处理工艺。
为实现上述目的,本发明采用的技术方案是:一种水性漆生产废水处理设备,它包含废水调节池、pH调节池、反应池、沉淀池、气浮池、氧化吹脱池、缓冲池、UASB池、兼氧池、接触氧化池、污泥池、清水池;所述的废水调节池与pH调节池通过泵连接,pH调节池与反应池连接,反应池与沉淀池连接,沉淀池与气浮池连接,气浮池与氧化吹脱池连接,氧化吹脱池与缓冲池连接,缓冲池通过泵与UASB池连接,UASB池与兼氧池连接,兼氧池与接触氧化池连接,接触氧化池与沉淀池连接,沉淀池与清水池连接;所述的气浮池、UASB池和沉淀池与污泥池连接。
一种水性漆生产废水处理工艺,它包含如下步骤:
1、在废水进入专用除漆剂反应系统前,进行水质调整以获得除漆所需的最佳反应条件;
2、通过投加特制的第一除漆剂将漆雾分子从废水中剥离出来,再投加特制的第二除漆剂,聚集被第一除漆剂分离的漆雾分子,形成能够沉淀的海绵状大块絮状物,降解一部分COD,再经沉淀池的沉淀作用,去除废水中超过95%的漆雾分子;
3、上清液自流至气浮池,通过气浮池去除水中剩余细小的悬浮漆雾分子;
4、出水进入氧化吹脱池,分解废水含有的杀菌剂及防腐剂成分,为微生物的生长提供适宜的环境;
5、经过氧化吹脱处理的废水进入UASB池进行厌氧反应,大大降低了废水中有机物的浓度,有利于后续好氧反应;
6、经过厌氧反应后,废水进入兼氧池,去除部分COD并提高废水的可生化性;
7、出水进入接触氧化池,通过好氧菌作用进一步将有机物转化为无机物;
8、废水进入沉淀池进行固液分离,上清液进入清水池达标排放,沉淀污泥与漆渣经压滤机压干后,交由有资质的单位处理。
作为优选,所述的接触氧化池采用生物挂膜兼活性泥的生物处理装置。
作为优选,所述的沉淀池内安装斜管填料。
本发明的工作原理为:采用专用除漆剂+气浮+氧化吹脱+A2/O处理工艺,在充分去除COD的基础上去除废水中的杀菌剂及防腐剂。
采用上述结构和工艺后,本发明产生的有益效果为:
1、废水处理工艺科学合理,能够有效去除废水中的杀菌剂及防腐剂,并充分降解COD;
2、出水达到国家相关标准,系统运行平稳,人工操作简易,自动化程度高;
3、加药量小,运行能耗低,污泥含水率低;
4、结构紧凑,占地面积小,土建工程量小,对周围环境无明显影响。
