申请日2017.06.29
公开(公告)日2017.10.20
IPC分类号C02F9/14
摘要
本发明公开了一种用于市政污水生物处理装置，其结构包括扶梯口、内扶梯、处理池、污泥管、污泥泵、MBR组件、反应池、清水池、消毒装置、机体、风机、车间门、电控箱、排气窗、操作间、抽吸泵，处理池、反应池、清水池与操作间均匀等距的设在机体内部，扶梯口设有两个分别设在处理池与清水池的顶部，内扶梯设有两个分别安装在处理池与清水池内部，本发明的有益效果：通过其结构设有污泥泵，在进行使用的时候，可以通过其结构上的电缆将其与电源相连接，然后再通过其结构上的吸口法兰将污水中的污泥吸取，然后从排污口中排出，使在对污水进行处理时，污水中的污泥减少，加快处理速度提高效率。
权利要求书

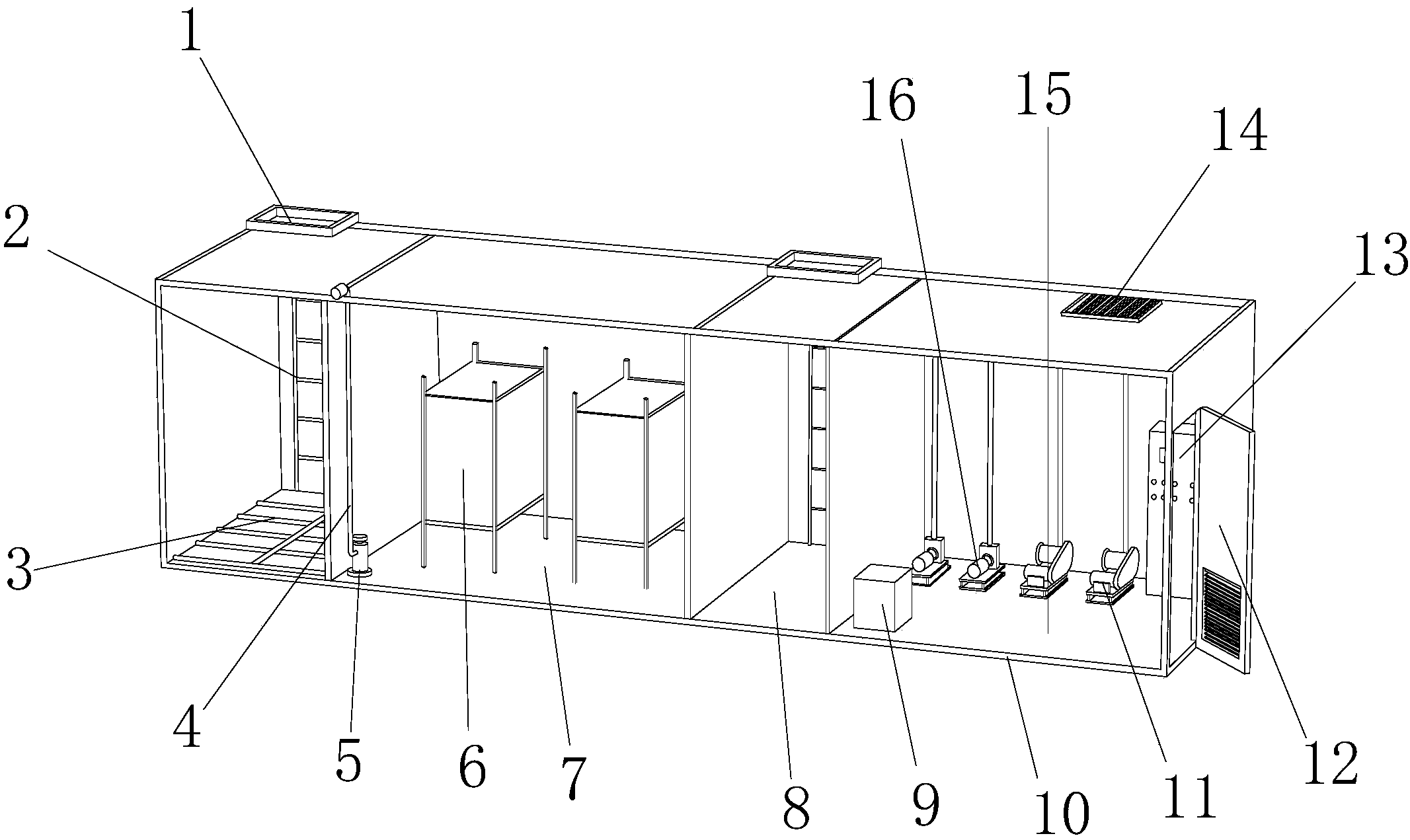

1.一种用于市政污水生物处理装置，其结构包括扶梯口(1)、内扶梯(2)、处理池(3)、污泥管(4)、污泥泵(5)、MBR组件(6)、反应池(7)、清水池(8)、消毒装置(9)、机体(10)、风机(11)、车间门(12)、电控箱(13)、排气窗(14)、操作间(15)、抽吸泵(16)，所述处理池(3)、反应池(7)、清水池(8)与操作间(15)均匀等距的设在机体(10)内部，其特征在于：
所述扶梯口(1)设有两个分别设在处理池(3)与清水池(8)的顶部，所述内扶梯(2)设有两个分别安装在处理池(3)与清水池(8)内部，所述MBR组件(6)设有两个且安装在反应池(7)内，所述消毒装置(9)安装在操作间(15)的左前方，所述车间门(12)为长方形结构且安装在操作间(15)的右端，所述电控箱(13)设在操作间(15)的右后方，所述污泥泵(5)设于反应池(7)的左前方且与污泥管(4)相连接，所述风机(11)设有两个且相互平行并且设在电控箱(13)的左侧，所述抽吸泵(16)设有两个且互相平行并且设在风机(11)的左侧;
所述污泥泵(5)包括电缆(501)、吊环(502)、电机壳(503)、传动轴(504)、吸口法兰(505)、排污口(506)、机械密封口(507)、转轴(508)，所述电缆(501)与电机壳(503)的顶部相连接，所述吊环(502)连接在电缆(501)的左侧，所述电机壳(503)内部设有传动轴(504)，所述吸口法兰(505)设于电机壳(503)的左下方，所述排污口(506)与电机壳(503)相连接，所述机械密封口(507)设在电机壳(503)内，所述转轴(508)与传动轴(504)相连接。
2.根据权利要求1所述的一种用于市政
3.根据权利要求1所述的一种用于市政污水生物处理装置，其特征在于：所述处理池(3)设于反应池(7)的左侧。
4.根据权利要求1所述的一种用于市政污水生物处理装置，其特征在于：所述扶梯口(1)与内扶梯(2)相连接。
5.根据权利要求1所述的一种用于市政污水生物处理装置，其特征在于：所述清水池(8)设于操作间(15)的左侧。
说明书
一种用于市政污水生物处理装置
技术领域
本发明是一种用于市政污水生物处理装置，属于污水生物处理装置领域。
背景技术
随着我国城市化发展，市政污水管网的建设也越来越大，这些污水管网内的污水主要来源于厨房洗涤、厕所冲洗、沐浴、洗衣水等，且污水中含有大量的有机氮和氨氮。而相对一些大型城市来说，一般是将污水管网的污水流至一处进行集中处理;但是由于固有设计的市政污水管网的排量有限，往往导致污水管网在高峰期溢出污水，流至路面、河流等，污染了环境，影响了市容。因此，需要对此进行改进。
现有技术公开了申请号为：201320641318.9的一种用于市政污水生物处理装置，用于对从市政污水支管排入市政污水总管的污水进行处理，该污水净化处理装置包括多个与市政污水总管连接的污水处理系统，以及与污水处理系统连接的净水站;其中，每个污水处理系统包括安装于市政污水总管上的多个污水处理管，设于每个污水处理管上的污水泵，与多个污水处理管连接的污水处理站。本发明通过设置多个与市政污水总管连接的污水处理系统，同时通过污水泵对污水的处理进行控制，避免了污水管网内的污水流至一处进行集中处理的问题，杜绝了污水管网内污水的溢出，现有技术不能将污水中的污泥吸取并且排出，使用不便且效率低。
发明内容
针对现有技术存在的不足，本发明目的是提供一种用于市政污水生物处理装置，以解决现有技术不能将污水中的污泥吸取并且排出，使用不便且效率低的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种用于市政污水生物处理装置，其结构包括扶梯口、内扶梯、处理池、污泥管、污泥泵、MBR组件、反应池、清水池、消毒装置、机体、风机、车间门、电控箱、排气窗、操作间、抽吸泵，所述处理池、反应池、清水池与操作间均匀等距的设在机体内部，所述扶梯口设有两个分别设在处理池与清水池的顶部，所述内扶梯设有两个分别安装在处理池与清水池内部，所述MBR组件设有两个且安装在反应池内，所述消毒装置安装在操作间的左前方，所述车间门为长方形结构且安装在操作间的右端，所述电控箱设在操作间的右后方，所述污泥泵设于反应池的左前方且与污泥管相连接，所述风机设有两个且相互平行并且设在电控箱的左侧，所述抽吸泵设有两个且互相平行并且设在风机的左侧，所述污泥泵包括电缆、吊环、电机壳、传动轴、吸口法兰、排污口、机械密封口、转轴，所述电缆与电机壳的顶部相连接，所述吊环连接在电缆的左侧，所述电机壳内部设有传动轴，所述吸口法兰设于电机壳的左下方，所述排污口与电机壳相连接，所述机械密封口设在电机壳内，所述转轴与传动轴相连接。
进一步地，所述处理池的高度为260cm，宽度为160cm。
进一步地，所述处理池设于反应池的左侧。
进一步地，所述扶梯口与内扶梯相连接。
进一步地，所述清水池设于操作间的左侧。
进一步地，所述排气窗可以将操作间内的空气进行流通，保持空气环境。
进一步地，所述车间门采用不锈钢制成，硬度大，耐腐蚀性强。
本发明的有益效果：通过其结构设有污泥泵，在进行使用的时候，可以通过其结构上的电缆将其与电源相连接，然后再通过其结构上的吸口法兰将污水中的污泥吸取，然后从排污口中排出，使在对污水进行处理时，污水中的污泥减少，加快处理速度提高效率。
