申请日2017.05.27
公开(公告)日2017.12.12
IPC分类号C02F1/00
摘要
本实用新型公开了一种节能型污水处理装置，涉及造纸污水处理领域。旨在改善现有的污水处理设备的能耗过高的问题，本申请利用内燃机原理，将污水处理罐内部呈圆形，旋转挤压机构呈曲边三角形，旋转挤压机构的曲边三角形的顶点与污水处理罐内接，在旋转挤压机构在驱动装置的带动下将会与污水处理罐之间形成不同的储藏腔室，上一个冲程为下一个冲程提供动力;污水与处理介质在储藏腔室内挤压接触，增加了污水与处理介质之间的接触面积，实现了更高效率的污水处理，同时利用了污水以及介质的压力来辅助带动旋转挤压机构进行运转，避免了采用大功率的驱动装置来实现污水处理，从而实现了节能。
权利要求书

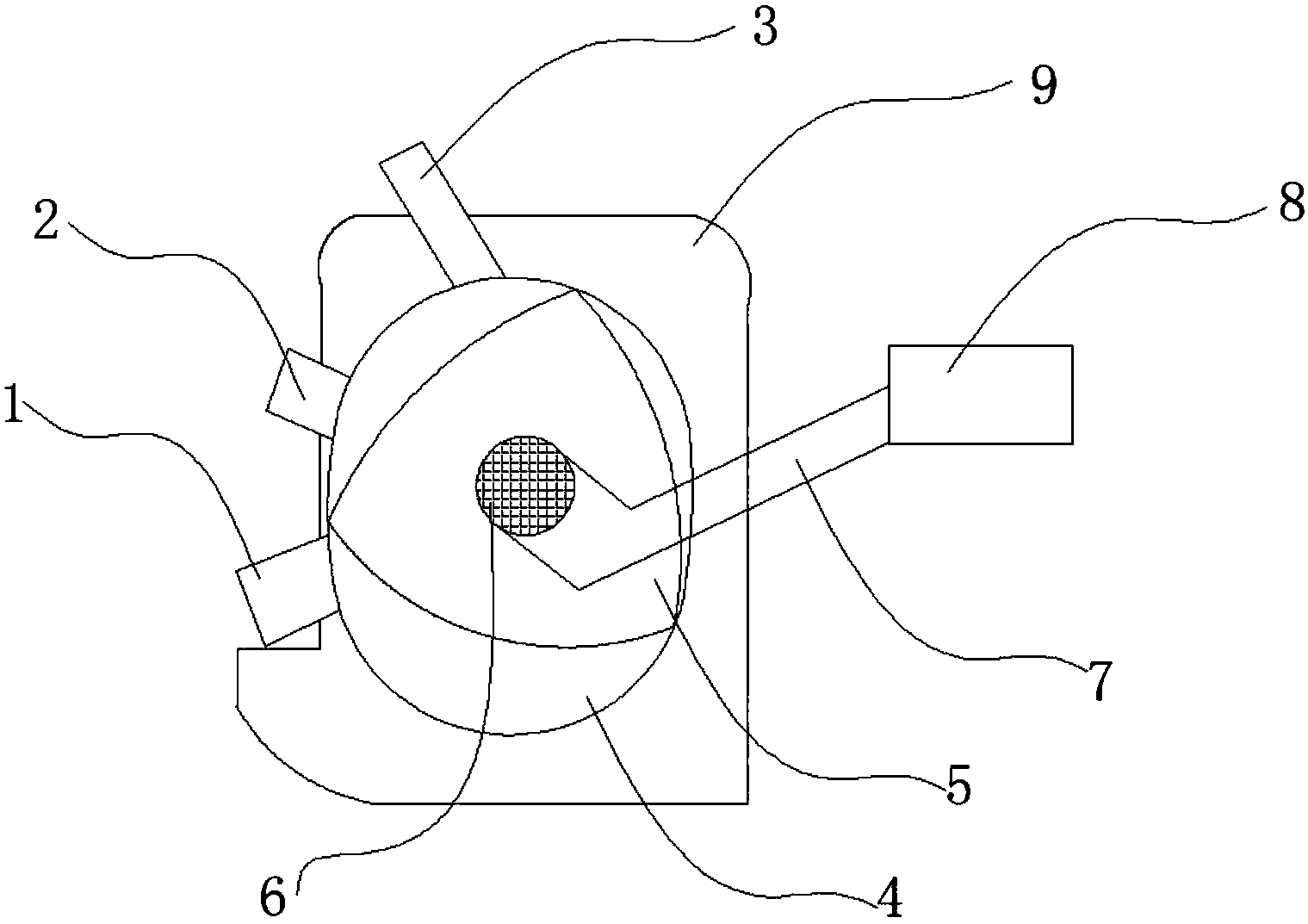

1.一种节能型污水处理装置,包括机架(9)，设置在机架(9)上的污水处理罐(4)，设置在所述污水处理罐(4)上的污水进口阀(2)和污水出口阀(1)，设置在所述污水处理罐(4)上的污水处理介质入口阀(3)，其特征在于，还包括设置在所述污水处理罐(4)内的用于与污水处理罐(4)之间形成多个储藏腔室的旋转挤压机构(5)，与所述旋转挤压机构(5)相连的曲轴(6)，与曲轴(6)连接的连杆(7)，与连杆(7)连接的驱动装置(8);所述污水处理罐(4)内部呈圆形，所述旋转挤压机构(5)呈曲边三角形，所述旋转挤压机构(5)的曲边三角形的顶点与污水处理罐(4)内侧内接。
2.如权利要求1所述的一种节能型污水处理装置,其特征在于，所述污水进口阀(2)设置在所述污水出口阀(1)的上方，所述污水处理介质入口阀(3)在污水进口阀(2)的上方。
3.如权利要求1所述的一种节能型污水处理装置,其特征在于，所述污水处理介质入口阀(3)和污水出口阀(1)和污水处理介质入口阀(3)均设置有压力计。
4.如权利要求1所述的一种节能型污水处理装置,其特征在于，所述污水处理介质入口阀(3)是气阀，所述气阀上设置有气体压力计。
5.如权利要求1-4任一所述的一种节能型污水处理装置,其特征在于，所述旋转挤压机构(5)采用防腐蚀橡胶材料。
说明书
一种节能型污水处理装置
技术领域
本实用新型涉及造纸废水处理设备领域，具体来说，涉及一种节能型污水处理装置。
背景技术
随着人口的增长，生活水平的提高，人们对于生活质量的要求越来越高，平常对于餐巾纸、书写纸以及其他纸的需求量越来越多，质量要求越来越高，但是众所周知，造纸过程中会产生大量的废水。造纸过程通常是包括制浆、调制、抄造、后工，在制浆的过程中会产生大量的污水，制浆过程中会产生大量的木素衍生物以及多酚类物质，而这些化学物质会使得水的COD值严重超标，如果这些工业废水不经过处理，将会导致大量的水受到污染，影响人们的水资源安全，更甚至会影响生态平衡;那么对于造纸行业的水污染处理成为现在人们的关注问题。现有的污水处理设备往往占地面积大，能耗大，且成本过高，同时许多大型化的污水处理设备无法实现连续污水处理，通常是间歇性的处理方式。
发明内容
本实用新型的目的在于：针对上述由于现有的污水处理设备的能耗高的问题，本实用新型提供一种能耗低且处理效率高的节能型污水处理装置。
本实用新型采用的技术方案如下：
一种节能型污水处理装置,包括机架，设置在机架上的污水处理罐，设置在所述污水处理罐上的污水进口阀和污水出口阀，设置在所述污水处理罐上的污水处理介质入口阀，还包括设置在所述污水处理罐内的用于与污水处理罐之间形成多个储藏腔室的旋转挤压机构，与所述旋转挤压机构相连的曲轴，与曲轴连接的连杆，与连杆连接的驱动装置;所述污水处理罐内部呈圆形，所述旋转挤压机构呈曲边三角形，所述旋转挤压机构的曲边三角形的顶点与污水处理罐内侧内接。
本申请利用内燃机原理，污水处理罐内部呈圆形，旋转挤压机构呈曲边三角形，旋转挤压机构的曲边三角形的顶点与污水处理罐内接，在旋转挤压机构在驱动装置的带动下将会与污水处理罐之间形成不同的储藏腔室，上一个冲程为下一个冲程提供动力，减少了驱动装置的动力使用，从而达到节能的作用。
使用时，污水从污水进口阀进去，进入储藏腔室内，驱动装置驱动连杆运动，连杆带动曲轴旋转，旋转挤压机构在曲轴的带动下旋转，污水处理介质入口阀流入污水处理介质(可以是臭氧或其他物质)，然后介质与污水混合，得到处理，旋转挤压机构旋转，污水出口阀开启，污水从出口出去，实现了一个封闭且连续的污水处理过程，其中污水与处理介质之间挤压接触，增加了污水与处理介质之间的接触面积，实现了更高效率的污水处理，同时利用了污水以及介质的压力来辅助带动旋转挤压机构进行运转，避免了采用大功率的驱动装置来实现污水处理，减少了能源的消耗。
具体地，所述污水进口阀设置在所述污水出口阀的上方;所述污水处理介质入口阀在污水进口阀的上方。
在旋转挤压机构的曲边对应污水处理介质入口阀位置处于污水处理罐之间会形成一个储藏腔室，这一阶段为进气冲程;然后再介质与污水压力的作用下以及驱动装置的作用下，旋转挤压机构继续旋转，由于污水处理罐内部呈圆形，那么此时旋转挤压机构与污水处理罐之间的储藏腔室逐渐变化，这一阶段为压缩冲程;然后再介质与污水压力的作用下以及驱动装置的作用下，旋转挤压机构继续旋转，由于污水处理罐内部呈圆形，那么此时旋转挤压机构与污水处理罐之间的储藏腔室逐渐变化，这一阶段为排气冲程。过程中，利用了污水以及介质的压力来带动旋转挤压机构进行运转，减少了能源的消耗;该阀的安排的位置可以将介质以及污水的重力势能转换成储藏腔室内介质的动能，可以减少驱动装置的功率，更加节能。
具体地，所述污水进口阀和污水出口阀和污水处理介质入口阀均设置有压力计。
可以通过压力计来控制相关阀门的开启闭合，实现全自动的控制。
具体地，所述污水处理介质入口阀是气阀，所述气阀上设置有气体压力计。
污水处理介质入口阀为气阀，即暗指污水处理介质为气体，而通过气体压力计来控制污水处理介质的投放量，利于合理控制污水处理介质量。
具体地，所述旋转挤压机构采用防腐蚀橡胶材料。
污水中的化学物质含量高，所以需采用防腐蚀橡胶材料;同时橡胶材料与污水处理罐之间能够更好的形成密封性的储藏腔室，压缩冲程阶段形成的气压更大，可以采用功率更小的驱动装置来实现污水处理。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1.本申请利用旋转挤压机构与污水处理罐之间形成多个储藏腔室，且腔室随着旋转挤压机构旋转运动而发生改变，其中污水与处理介质在储藏腔室内挤压接触，增加了污水与处理介质之间的接触面积，实现了更高效率的污水处理，同时利用了污水以及介质的压力来辅助带动旋转挤压机构进行运转，避免了采用大功率的驱动装置来实现污水处理，实现了节能;
2.污水进口阀设置在所述污水出口阀的上方，污水处理介质入口阀在污水进口阀的上方，该阀的安排的位置可以将介质以及污水的重力势能转换成储藏腔室内介质的动能，可以减少驱动装置的功率，更加节能;
3.可以通过压力计来控制相关阀门的开启闭合，实现全自动的控制;
4.污水中的化学物质含量高，所以需采用防腐蚀材料;同时橡胶材料与污水处理罐之间能够更好的形成密封性的储藏腔室，压缩冲程阶段形成的动力更大，可以采用功率更小的驱动装置来实现污水处理，更加的节能。
