申请日2017.06.16
公开(公告)日2017.08.29
IPC分类号C02F9/08
摘要
本发明涉及一种废水快速处理装置，包括集水槽和净化机构;净化机构包括竖直设置的双曲线形的处理本体和设置于处理本体上方的臭氧发生器，处理本体内部从上至下依次设置有初级净化腔、吸附腔和二级净化腔;初级净化腔通过一送水管与集水槽底部连通，送水管上设置有抽水泵;初级净化腔内设置有喷气嘴，喷气嘴与臭氧发生器的臭氧出口连通;一中间管上端连通初级净化腔，下端连通吸附腔;中间管上设置有第一电磁阀;吸附腔内设置有活性炭吸附袋;二级净化腔内设置有从上至下环形逐渐变大的螺旋形的透明的通水管，通水管上端与吸附腔连通，通水管下端穿出处理本体且穿出部分上设置有第二电磁阀;二级净化腔内设置有若干紫外线灯。

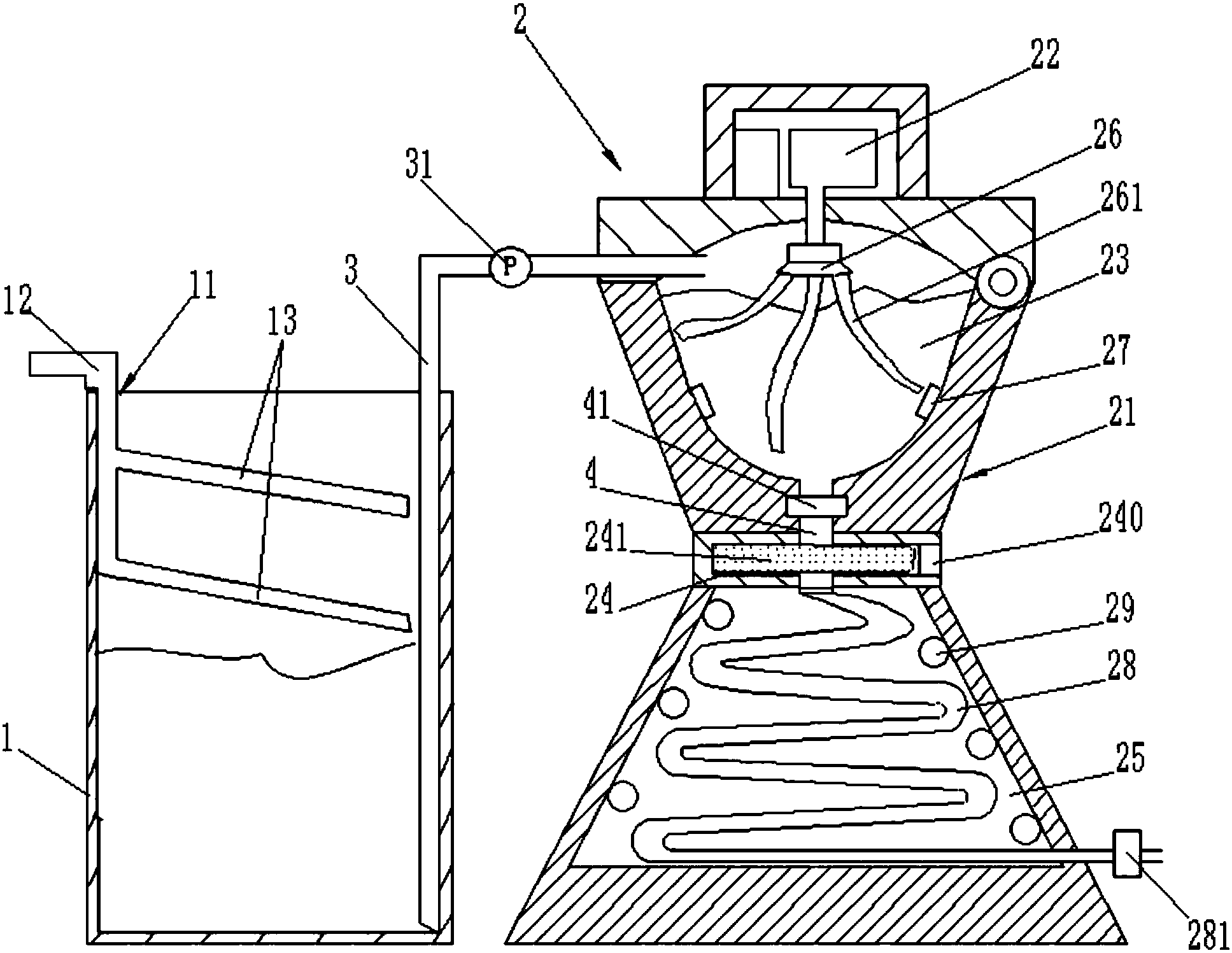

摘要附图
权利要求书
1.一种废水快速处理装置，其特征在于：包括集水槽(1)和净化机构(2);净化机构(2)包括竖直设置的双曲线形的处理本体(21)和设置于处理本体(21)上方的臭氧发生器(22)，处理本体(21)内部从上至下依次设置有初级净化腔(23)、吸附腔(24)和二级净化腔(25);初级净化腔(23)通过一送水管(3)与集水槽(1)底部连通，送水管(3)上设置有抽水泵(31);初级净化腔(23)内设置有喷气嘴(26)，喷气嘴(26)与臭氧发生器(22)的臭氧出口连通;一中间管(4)上端连通初级净化腔(23)，下端连通吸附腔(24);中间管(4)上设置有第一电磁阀(41);吸附腔(24)内设置有活性炭吸附袋(241);二级净化腔(25)内设置有从上至下环形逐渐变大的螺旋形的透明的通水管(28)，通水管(28)上端与吸附腔(24)连通，通水管(28)下端穿出处理本体(21)且穿出部分上设置有第二电磁阀(281);二级净化腔(25)内设置有若干紫外线灯(29)。
2.根据权利要求1所述的废水快速处理装置，其特征在于：所述喷气嘴(26)包括气嘴本体和若干橡胶管(261)，气嘴本体内设置有气腔(262)，气腔(262)与臭氧发生器(22)的臭氧出口连通;橡胶管(261)一端与气腔(261)连通，另一端密封设置且延伸至初级净化腔(23)底部，橡胶管(261)沿管的轴向间隔设置有出气孔(263)。
3.根据权利要求1或2所述的废水快速处理装置，其特征在于：所述集水槽(1)内设置有过滤机构(11)，所述过滤机构(11)包括平行面在上的L形板(12)和若干倾斜设置的过滤板(13)，L形板(12)的内角面紧靠集水槽(1)上沿和内壁，过滤板(13)一侧与L形板(12)固定连接。
4.根据权利要求3所述的废水快速处理装置，其特征在于：所述初级净化腔(23)内还设置有超声波振动器(27)。
5.根据权利要求4所述的废水快速处理装置，其特征在于：位于吸附腔(24)一侧的处理本体(21)上开设有开口，开口上设置有闭合门(240)。
说明书
一种废水快速处理装置
技术领域
本发明涉及一种废水快速处理装置，属于环保机械领域。
背景技术
废水处理装置能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。对于废水如果不及时进行处理，直接进行排放，对周边环境造成的危害可小可大，严重时还会对生命造成严重的危害。传统的废水处理装置大多功能单一，或为加药处理装置或为微生物处理装置。且一般处理装置较为大型，处理时间较长，工作效率低。
发明内容
为了解决上述技术问题，本发明提供一种废水快速处理装置，该废水快速处理装置能够在废水排放前进行快速废水处理，结构简单，处理效果好，工作效率高。
本发明的技术方案如下：
一种废水快速处理装置，包括集水槽和净化机构;净化机构包括竖直设置的双曲线形的处理本体和设置于处理本体上方的臭氧发生器，处理本体内部从上至下依次设置有初级净化腔、吸附腔和二级净化腔;初级净化腔通过一送水管与集水槽底部连通，送水管上设置有抽水泵;初级净化腔内设置有喷气嘴，喷气嘴与臭氧发生器的臭氧出口连通;一中间管上端连通初级净化腔，下端连通吸附腔;中间管上设置有第一电磁阀;吸附腔内设置有活性炭吸附袋;二级净化腔内设置有从上至下环形逐渐变大的螺旋形的透明的通水管，通水管上端与吸附腔连通，通水管下端穿出处理本体且穿出部分上设置有第二电磁阀;二级净化腔内设置有若干紫外线灯。
其中，所述喷气嘴包括气嘴本体和若干橡胶管，气嘴本体内设置有气腔，气腔与臭氧发生器的臭氧出口连通;橡胶管一端与气腔连通，另一端密封设置且延伸至初级净化腔底部，橡胶管沿管的轴向间隔设置有出气孔。
其中，所述集水槽内设置有过滤机构，所述过滤机构包括平行面在上的L形板和若干倾斜设置的过滤板，L形板的内角面紧靠集水槽上沿和内壁，过滤板一侧与L形板固定连接。
其中，所述初级净化腔内还设置有超声波振动器。
其中，位于吸附腔一侧的处理本体上开设有开口，开口上设置有闭合门。
本发明具有如下有益效果：
1、本发明能够在废水排放前进行快速废水处理，结构简单，处理效果好，工作效率高。
2、本发明的处理本体为双曲线形使得整体压力小，废水在初级净化腔存储的时间延长，通水管为上至下环形逐渐变大的的透明螺旋形，这样使得流经通水管的废水，能够充分得到紫外线灯的照射，这样消毒处理更完全;紫外线灯的照射又能够进一步净化初级净化腔处理时残留的臭氧，处理效果更好。
3、本发明的集水槽内设置有过滤机构，能够初步将废水内的大颗粒物过滤，方便后续工序的处理，也使得整体处理效果更好;且过滤机构的L形板的设置也方便将过滤板取出，以进行更换和清洗，保证废水处理的质量。
4、本发明的喷气嘴的橡胶管延伸至初级净化腔底部，能够使得臭氧和废水充分接触，处理效果更好。
5、本发明的闭合门的设置，使得活性炭吸附袋更换更方便，保证废水处理的质量。
6、本发明的初级净化腔内设置有超声波振动器，使得初级净化腔内的废水和臭氧充分接触，处理效果更好。
