申请日2017.07.05
公开(公告)日2017.10.20
IPC分类号C02F1/52; C02F11/10; C02F11/12
摘要
本发明提出了一种污水污泥处理设备，包括污水污泥分离槽、与该污水污泥分离槽的底端连接的污泥炭化混合槽、与该污水污泥分离槽的顶端连接的污水处理净化槽、与该污泥炭化混合槽的底端连接的干燥机、与该干燥机连接的燃烧炉及与该燃烧炉连接的炭化物槽，该炭化物槽还与污水处理净化槽连接。该污水污泥处理设备可污水中的污泥分离，并使污泥进行炭化处理后对分离污泥后的水体进行净化，从而达到处理的目的。
权利要求书
1.一种污水污泥处理设备，其特征在于：包括污水污泥分离槽、与该污水污泥分离槽的底端连接的污泥炭化混合槽、与该污水污泥分离槽的顶端连接的污水处理净化槽、与该污泥炭化混合槽的底端连接的干燥机、与该干燥机连接的燃烧炉及与该燃烧炉连接的炭化物槽，该炭化物槽还与污水处理净化槽连接。
2.如权利要求1所述的污水污泥处理设备，其特征在于：该污水污泥分离槽的顶端通过管体与一自然界中收容有污水污泥的池体连接，该池体内于管体附近设有搅拌器。
3.如权利要求2所述的污水污泥处理设备，其特征在于：所述管体上设有泵体。
4.如权利要求3所述的污水污泥处理设备，其特征在于：所述泵体上设有流量传感器。
5.如权利要求3所述的污水污泥处理设备，其特征在于：所述管体上于泵体与污水污泥分离槽之间还连接有凝集剂槽，用于向污水污泥分离槽内提供凝集剂。
6.如权利要求1至5任何一项所述的污水污泥处理设备，其特征在于：该污水污泥分离槽内设有一搅拌装置。
7.如权利要求1至5任何一项所述的污水污泥处理设备，其特征在于：该污水污泥分离槽包括圆筒部及由该圆筒部的底端向下呈渐缩状的锥形部，所述污泥炭化混合槽的顶端与污水污泥分离槽的锥形部的底端连接。
8.如权利要求1至5任何一项所述的污水污泥处理设备，其特征在于：该污泥炭化混合槽的一侧连接有炭化剂槽，用于向污泥炭化混合槽内提供炭化剂。
9.如权利要求1至5任何一项所述的污水污泥处理设备，其特征在于：该污泥炭化混合槽内设有一搅拌设备。
说明书
污水污泥处理设备
技术领域
本发明涉及一种水处理设备，特别涉及一种污水污泥处理设备。
背景技术
目前，世界上多数水源受到不同程度的污染，造成水源污染的主要原因是污水、废弃物未经处理或仅经部分处理就直接排入地表水体，与此同时，深受水源污染之害的自来水行业，却也向河流排放大量生产废水。因为城市给水厂在生产饮用水的同时，也产生了大量的污水。给水厂生产废水一般约占总净水量的4%-7%，其中包括浓缩后的悬浮物和有机物，以及残存在泥中的混凝剂，主要是沉淀池排泥水和滤池反冲洗排水。排泥水经浓缩后含固率增大，这种浓缩的排泥水常被称为给水污泥。我国大部分给水厂的给水污泥基本上是不经处理直接排入水体，或直接排入市政排水管网。随着给水厂数量的增加和规模的不断扩大，给水污泥的排放量也日益增大，如果直接排入水体会造成淤塞河道，抬高河床，影响通航及行洪，污染水源，影响环境卫生和破坏生态平衡等后果。在当前水资源严重紧缺，水环境污染日益严重的情况下，给水污泥处理和处置的重要意义越来越受到人们的重视。实施给水污泥处理，不但可以控制水源污染，有效缓解水资源日益紧缺的矛盾，同时还具有节约引水工程的基建投资和日常运行费用的重要意义。
发明内容
本发明提出一种污水污泥处理设备，解决了现有技术中给水污泥排放的问题。
本发明的技术方案是这样实现的：

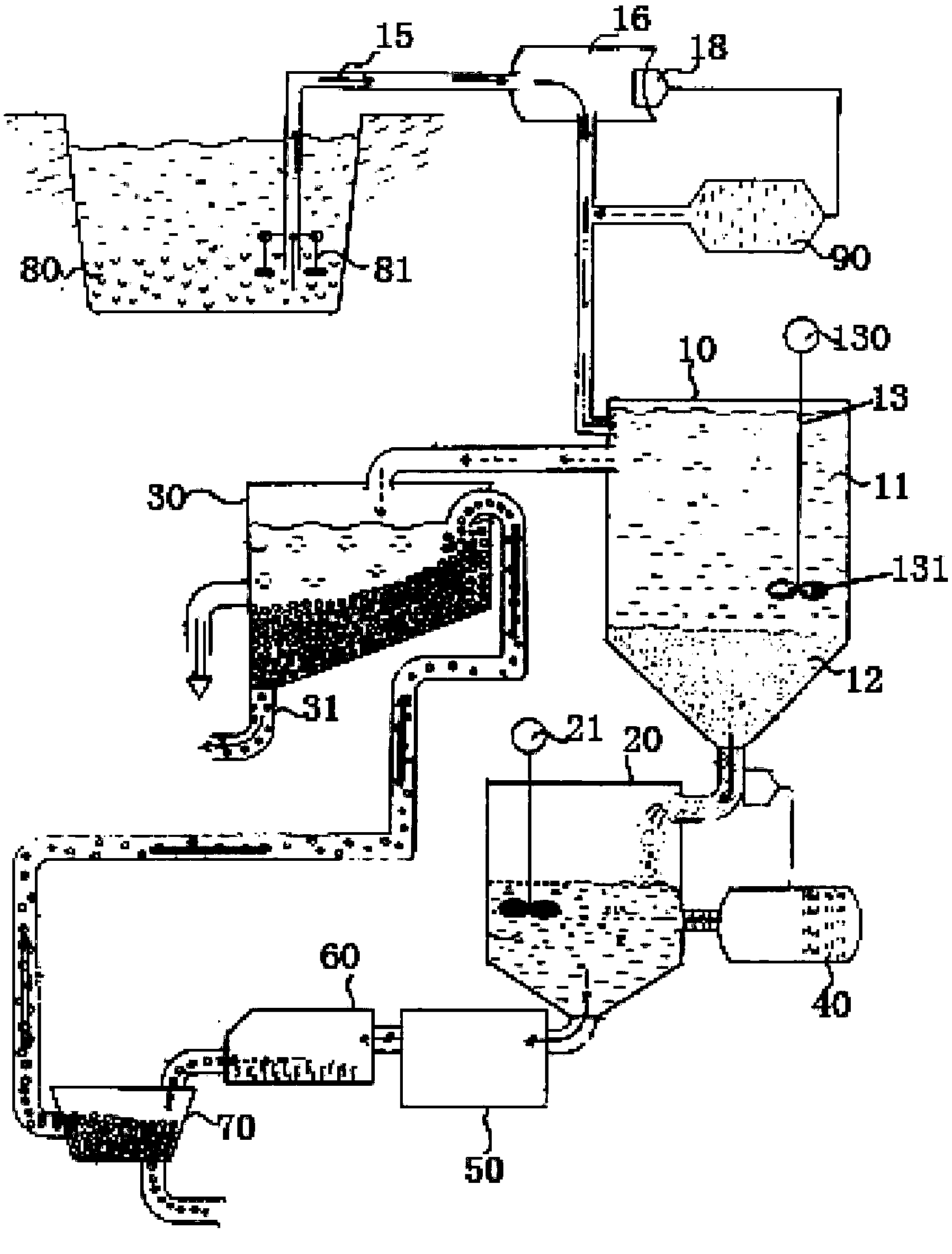

一种污水污泥处理设备，包括污水污泥分离槽、与该污水污泥分离槽的底端连接的污泥炭化混合槽、与该污水污泥分离槽的顶端连接的污水处理净化槽、与该污泥炭化混合槽的底端连接的干燥机、与该干燥机连接的燃烧炉及与该燃烧炉连接的炭化物槽，该炭化物槽还与污水处理净化槽连接。
优选方案为，该污水污泥分离槽的顶端通过管体与一自然界中收容有污水污泥的池体连接，该池体内于管体附近设有搅拌器。
优选方案为，所述管体上设有泵体。
优选方案为，所述泵体上设有流量传感器。
优选方案为，所述管体上于泵体与污水污泥分离槽之间还连接有凝集剂槽，用于向污水污泥分离槽内提供凝集剂。
优选方案为，该污水污泥分离槽内设有一搅拌装置。
优选方案为，该污水污泥分离槽包括圆筒部及由该圆筒部的底端向下呈渐缩状的锥形部，所述污泥炭化混合槽的顶端与污水污泥分离槽的锥形部的底端连接。
优选方案为，该污泥炭化混合槽的一侧连接有炭化剂槽，用于向污泥炭化混合槽内提供炭化剂。
优选方案为，该污泥炭化混合槽内设有一搅拌设备。
本发明的有益效果为：
本发明的污水污泥处理设备可污水中的污泥分离，并使污泥进行炭化处理后对分离污泥后的水体进行净化，从而达到处理的目的。
