申请日2017.06.05
公开(公告)日2017.08.11
IPC分类号C02F9/04; C02F1/78; C02F1/50
摘要
本发明公开了一种高效家庭生活污水处理装置，包括底座、净化箱和存储箱，所述底座的底部四个拐角处安装有滚轮，所述净化箱的内腔上部设置有呈倾斜布置的振动格栅，述净化箱靠近振动格栅较低一端的侧壁上设有排污口，所述净化箱靠近振动格栅较高一端的侧壁上设置有激振电机，所述净化箱的内腔下部从上到下依次设置有石英砂滤料层、PP棉层、活性炭吸附层和生物过滤膜层，所述存储箱的侧壁上安装有臭氧发生器，所述臭氧发生器通过输气管道与存储箱连通。本发明，通过对污水的多层处理，能够有效的除去污水中的各种杂质，对污水处理效果好，净化更加彻底，且结构简单，功能多样，使用方便，实用性强。
摘要附图
权利要求书

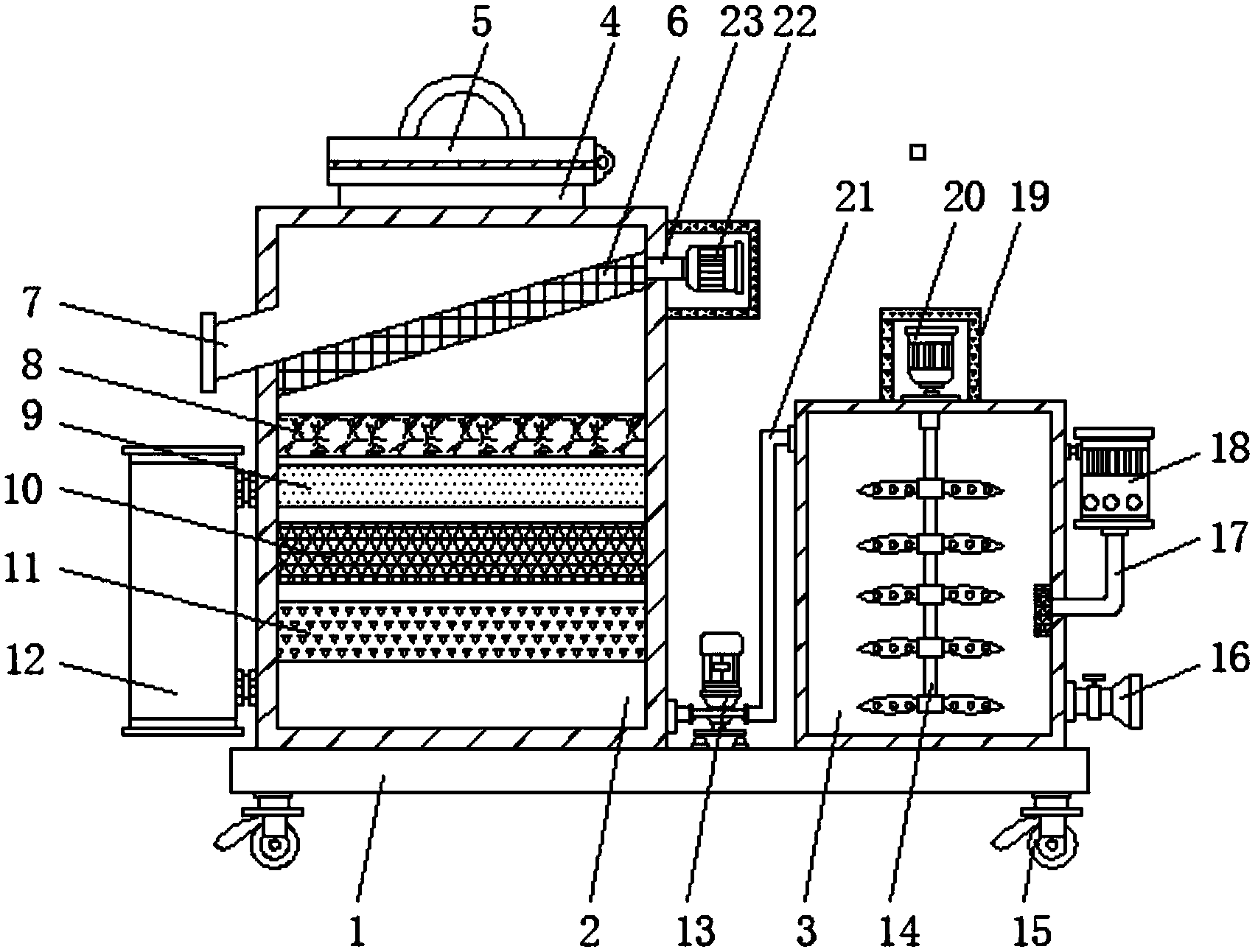

1.一种高效家庭生活污水处理装置，包括底座(1)、净化箱(2)和存储箱(3)，其特征在于：所述底座(1)的底部四个拐角处安装有滚轮(15)，所述底座(1)的顶部固定有净化箱(2)和存储箱(3)，所述净化箱(2)的顶部设有污水进口(4)，所述净化箱(2)的内腔上部设置有呈倾斜布置的振动格栅(6)，所述净化箱(2)靠近振动格栅(6)较低一端的侧壁上设有排污口(7)，所述净化箱(2)靠近振动格栅(6)较高一端的侧壁上设置有激振电机(22)，所述激振电机(22)通过传振轴(23)与振动格栅(6)连接，所述净化箱(2)的内腔下部从上到下依次设置有石英砂滤料层(8)、PP棉层(9)、活性炭吸附层(10)和生物过滤膜层(11)，所述净化箱(2)和存储箱(3)之间设置有水泵(13)，所述水泵(13)与净化箱(2)和存储箱(3)之间通过输水管道(21)连通，所述存储箱(3)的侧壁上安装有臭氧发生器(18)，所述臭氧发生器(18)通过输气管道(17)与存储箱(3)连通，所述存储箱(3)的顶部设置有旋转电机(20)，所述旋转电机(20)的底端设置有转轴(14)，所述转轴(14)延伸至存储箱(3)的内部，且转轴(14)的两侧设置有等间距分布的搅拌叶片(24)。
2.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述排污口(7)的下方设置有污物收集桶(12)，且污物收集桶(12)通过紧固螺栓可拆卸的安装在净化箱(2)的侧壁上。
3.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述旋转电机(20)和激振电机(22)的外侧均设置有消音罩(19)。
4.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述存储箱(3)的底部一侧设置有净水排出管(16)，所述净水排出管(16)上设置有阀门。
5.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述搅拌叶片(24)上开设有通孔(25)。
6.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述污水进口(4)的顶端通过合页连接有密封盖(5)，所述密封盖(5)上安装有提拉把手。
7.根据权利要求1所述的一种高效家庭生活污水处理装置，其特征在于：所述滚轮(15)上设置有刹车杆。
说明书
一种高效家庭生活污水处理装置
技术领域
本发明涉及环保机械技术领域，具体是一种高效家庭生活污水处理装置。
背景技术
随着社会的发展，生活污水给我们的生活带来许多影响，我们生活的环境越来越差，差的环境容易引发各种疾病，保护水环境已经到了我们补课忽视的底部，在一些缺水的地区，常常因为水供应不足而导致一些疾病，节约用水是我们每一位公民应尽的责任，生活污水的大量排放，严重的浪费了水资源，目前市场上的污水处理设备，功能比较单一，处理效率低下，处理效果差，难以满足人们的使用需求。
发明内容
本发明的目的在于提供一种高效家庭生活污水处理装置，以解决现有技术中的问题。
为实现上述目的，本发明提供如下技术方案：一种高效家庭生活污水处理装置，包括底座、净化箱和存储箱，所述底座的底部四个拐角处安装有滚轮，所述底座的顶部固定有净化箱和存储箱，所述净化箱的顶部设有污水进口，所述净化箱的内腔上部设置有呈倾斜布置的振动格栅，所述净化箱靠近振动格栅较低一端的侧壁上设有排污口，所述净化箱靠近振动格栅较高一端的侧壁上设置有激振电机，所述激振电机通过传振轴与振动格栅连接，所述净化箱的内腔下部从上到下依次设置有石英砂滤料层、PP棉层、活性炭吸附层和生物过滤膜层，所述净化箱和存储箱之间设置有水泵，所述水泵与净化箱和存储箱之间通过输水管道连通，所述存储箱的侧壁上安装有臭氧发生器，所述臭氧发生器通过输气管道与存储箱连通，所述存储箱的顶部设置有旋转电机，所述旋转电机的底端设置有转轴，所述转轴延伸至存储箱的内部，且转轴的两侧设置有等间距分布的搅拌叶片。
优选的，所述排污口的下方设置有污物收集桶，且污物收集桶通过紧固螺栓可拆卸的安装在净化箱的侧壁上。
优选的，所述旋转电机和激振电机的外侧均设置有消音罩。
优选的，所述存储箱的底部一侧设置有净水排出管，所述净水排出管上设置有阀门。
优选的，所述搅拌叶片上开设有通孔。
优选的，所述污水进口的顶端通过合页连接有密封盖，所述密封盖上安装有提拉把手。
优选的，所述滚轮上设置有刹车杆。
与现有技术相比，本发明的有益效果是：本发明，结构简单，功能多样，使用方便，实用性强，通过在净化箱内腔上部设置的呈倾斜布置的振动格栅，可以有效的过滤除去污水中的固体杂物，过滤效果好，通过在净化箱侧壁上安装有激振电机，激振电机工作时能够通过传振轴带动振动格栅上的固体杂物振动，使得杂物能够顺着振动格栅从排污口排出净化箱，避免固体杂物滞留堆积在水流反复落下的位置，保证了固体杂物的过滤效率，通过在净化箱内腔下部设置有的石英砂滤料层、PP棉层、活性炭吸附层和生物过滤膜层，石英砂滤料层和PP棉层能够除去污水中细微颗粒杂质，活性炭吸附层能够吸附除去污水中的有机危害物、色素、重金属和异味，生物过滤膜层能够除去污水中的微生物，通过对污水的多层处理，能够有效的除去污水中的各种杂质，对污水处理效果好，净化更加彻底，通过设置有的存储箱，可以用来存储净化后的水，以便重复利用，通过在存储箱侧壁上安装有的臭氧发生器，可以利用臭氧发生器产生的臭氧对净化后的水杀菌消毒，避免净化后的污水中含有细菌，通过在存储箱顶部设置有的旋转电机，旋转电机工作时能够通过转轴带动搅拌叶片转动，使得水和臭氧气体在搅拌叶片的搅拌下能够充分接触，提高了杀菌消毒效果，通过在旋转电机和激振电机外侧设置有的消音罩，能够有效降低旋转电机和激振电机工作时产生的噪音，通过在排污口下方设置有的污物收集桶，可以用来收集从排污口落下的固体杂物，以便集中处理，通过在底座底部安装有的滚轮，移动灵活，便于将该装置移动到合适的地方使用，给人们的使用带来极大的方便。
