申请日2017.07.05
公开(公告)日2017.10.20
IPC分类号G05B19/05
摘要
本发明公开了污水处理监控系统，它包括1#工控机、2#工控机、主PLC、从PLC，所述的1#工控机、2#工控机均连接有CRT显示器，所述的1#工控机通过RS485与主PLC和配电柜相连，所述的1#工控机通过RS232与模拟屏相连，所述2#工控机的输出端连接有打印机;所述的主PLC连接有配电柜、现地箱、传感器以及触摸屏，所述的从PLC连接有控制柜、现地箱、传感器以及触摸屏，所述的主PLC通过Contral‑link相连接。所述的主PLC和所述的从PLC与现地箱之间加有辅助继电器。本发明能全面及时的监控各处理工序的现场设备工作情况，系统稳定性高，效率、自动化程度高。
权利要求书
1.污水处理监控系统，其特征在于：它包括1#工控机、2#工控机、主PLC、从PLC，所述的1#工控机、2#工控机均连接有CRT显示器，所述的1#工控机通过RS485与主PLC和配电柜相连，所述的1#工控机通过RS232与模拟屏相连，所述2#工控机的输出端连接有打印机;所述的主PLC连接有配电柜、现地箱、传感器以及触摸屏，所述的从PLC连接有控制柜、现地箱、传感器以及触摸屏，所述的主PLC通过Contral-link相连接。
2.根据权利要求1所述的污水处理监控系统，其特征在于：所述的主PLC和所述的从PLC与现地箱之间加有辅助继电器。
3.根据权利要求1所述的污水处理监控系统，其特征在于：所述的主PLC和所述的从PLC还可以无线网的形式与电脑、手机等设备进行数据传输。
说明书
污水处理监控系统
技术领域
本发明涉及污水处理监控系统，属于环保技术领域。
背景技术
近年来，随着城镇建设和工业迅速发展，不仅污水污染问题日益严重，生活污水污染问题也日益严重。而随着人们生活水平的提高，生活污水和工业污水的处理要求也随之提升。城市污水处理率已经成为我国水环境质量改善的制约因素，现有污水处理系统中，污水检测不及时，效果很不理想，往往数据不精准，严重浪费了时间。目前，在污水处理工艺中，生物处理工艺是广泛被采用的一种污水处理技术，其过程是一个复杂的生化过程。在污水处理过程中，为保证污水处理效率，需要严格监控各个处理工序中设备及水质情况。但是，由于污水水质的多变性和生物处理系统中生化反应的复杂性，曝气机转速的调整时间常常远远滞后检测结果得出时间，从而出现处理漏洞使得排出的污水水质不符合要求，降低了污水处理效率。
发明内容
本发明所要解决的技术问题在于提供污水处理监控系统，它能全面及时的监控各处理工序的现场设备工作情况，系统稳定性高，效率、自动化程度高。
本发明所要解决的技术问题采取以下技术方案来实现：

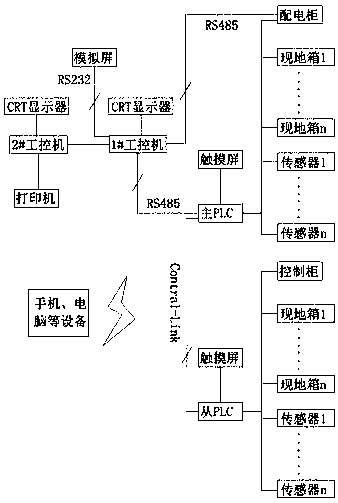

污水处理监控系统，它包括1#工控机、2#工控机、主PLC、从PLC，所述的1#工控机、2#工控机均连接有CRT显示器，所述的1#工控机通过RS485与主PLC和配电柜相连，所述的1#工控机通过RS232与模拟屏相连，所述2#工控机的输出端连接有打印机;所述的主PLC连接有配电柜、现地箱、传感器以及触摸屏，所述的从PLC连接有控制柜、现地箱、传感器以及触摸屏，所述的主PLC通过Contral-link相连接。
所述的主PLC和所述的从PLC与现地箱之间加有辅助继电器。
所述的主PLC和所述的从PLC还可以无线网的形式与电脑、手机等设备进行数据传输。
本发明的有益效果是：本发明实现了实时监控、故障报警、历史数据的存储和查询，报表的显示和打印等多项功能。系统具有良好的通用性、可扩展性和可维护性，能大大降低工人的劳动强度，提高管理水平。
