申请日2017.05.25
公开(公告)日2017.09.15
IPC分类号C02F9/14
摘要
本发明涉及用于粪污水两级固液分离的设备联动控制系统。提供了一种用于粪污水两级固液分离的设备联动控制系统，其包括：粪污水收集池，其中设置有将粪污水泵送至振动筛的第一潜污泵;振动筛，其用于将粪污水初级分离为筛分液，筛分液通过管路进入筛分液缓存池;筛分液缓存池，其中设置有用于将筛分液泵送至叠螺絮凝系统的第二潜污泵;叠螺絮凝系统，其用于将筛分液絮凝叠螺分离为分离液，分离液通过管路进入挤压液缓存池;挤压液缓存池，其中设置有将分离液泵送至UASB的第三潜污泵;以及UASB。本发明使得分离后的粪污水的固含率和有机物指标大大降低，为养殖场粪污水处理提供了强有力的技术支持。本发明亦可用于猪场沼渣液的处理，效果显著。
权利要求书
1.一种用于粪污水两级固液分离的设备联动控制系统，其包括：
粪污水收集池，粪污水通过粪污水输送管路集中输送至所述粪污水收集池，在进入所述粪污水收集池的所述粪污水输送管路处设置有污水流量计，所述粪污水收集池通过管路连接至振动筛，所述粪污水收集池中设置有用于将粪污水泵送至所述振动筛的第一潜污泵;
所述振动筛，其用于将所述粪污水初级分离为筛分液，所述振动筛的另一端通过管路连接至筛分液缓存池，所述筛分液通过所述管路自然溢流至所述筛分液缓存池;
所述筛分液缓存池，其通过管路连接至叠螺絮凝系统，其中设置有用于将所述筛分液泵送至所述叠螺絮凝系统的第二潜污泵;
所述叠螺絮凝系统，其用于对所述筛分液进行絮凝叠螺分离，将所述筛分液分离为分离液，所述叠螺絮凝系统通过管路连接至挤压液缓存池，所述分离液通过所述管路自然溢流至所述挤压液缓存池;
所述挤压液缓存池，其通过管路连接至UASB，其中设置有将所述分离液泵送至所述UASB的第三潜污泵;以及
所述UASB，所述分离液被泵送至所述UASB后，所述UASB出水通过管路溢流至氧化塘，进入植物跑道床。
2.根据权利要求1所述的系统，其特征在于：
所述粪污水输送管路设置有回流管路。
3.根据权利要求1所述的系统，其特征在于：
采用液位检测技术实现连锁保护控制。
4.根据权利要求3所述的系统，所述液位检测技术包括：
在所述筛分液缓存池中设置液位计，以监测所述筛分液缓存池内的粪污水的液位，以及
在所述挤压液缓存池中设置液位计，以监测所述挤压液缓存池内的粪污水的液位。
5.根据权利要求4所述的系统，其中所述液位检测技术的特征在于：
所述粪污水收集池内的所述第一潜污泵和所述振动筛由所述筛分液缓存池内的所述液位计控制，当所述筛分液缓存池内的液位为高液位，即超过设定值时，所述振动筛和所述第一潜污泵同时停机，当所述筛分液缓存池内的液位为低液位，即低于所述设定值时，所述振动筛和所述第一潜污泵同时启动。
6.根据权利要求4所述的系统，其中所述液位检测技术的特征在于：
所述筛分液缓存池内的所述第二潜污泵由所述筛分液缓存池内的所述液位计控制，当所述筛分液缓存池内的液位为高液位，即超过设定值时，所述第二潜污泵启动，当所述筛分液缓存池内的液位为低液位，即低于所述设定值时，所述第二潜污泵停机。
7.根据权利要求4所述的系统，其中所述液位检测技术的特征在于：
所述挤压液缓存池内的用于泵送所述分离液到所述UASB的所述第三潜污泵由所述挤压液缓存池内的液位计控制，当所述挤压液缓存池内的液位为低液位，即低于所述设定值时，所述第三潜污泵停机，当所述挤压液缓存池内的液位为高液位，即超过设定值时，所述第三潜污泵启动。
说明书
用于粪污水固液两级分离的设备联动控制系统
技术领域
本发明涉及水处理设备技术，更具体地涉及一种用于粪污水固液两级分离的设备联动控制系统。
背景技术
畜禽养殖场产生的粪污水未经有效途径处理会带来严重的环境污染问题，行之有效的固液分离系统是解决这一难题的关键。固液分离技术是沼气工程下游工艺中最为重要的工艺技术，通过固液分离，可以实现粪污水的有效分离，这是降低养殖场污染以及资源化再利用的关键步骤，分离后的固渣可以作为原料进行厌氧发酵，废液可以通过进一步处理达到达标排放。目前普遍采用的固液分离技术是利用板框式压滤机、振动筛、沉淀池等设备来分离养殖场粪污水，这类方法属于初级分离，只能把粪污水中悬浮的固体浮渣进行一定程度的分离，不仅分离不彻底，而且对于粪污水中含量极高的可溶性有机物无能为力，使得进一步的处理变得困难，直接限制了养殖场污水的达标排放。
为了达到养殖场粪污的达标排放和资源化再利用，必须对养殖场粪污水进行进一步的固液分离和污水净化处理，否则将对周边环境构成污染，更无法进行资源化再利用.
有鉴于此，本发明就是基于这一明确的目的，经过技术人员的不断探索而产生的。
发明内容
本发明的解决方案的目的是至少部分地解决前面强调的问题，并在总体上对粪污水固液分离提供改进的解决方案。
因此，根据本发明的解决方案，提供了用于粪污水固液两级分离的设备联动控制系统。

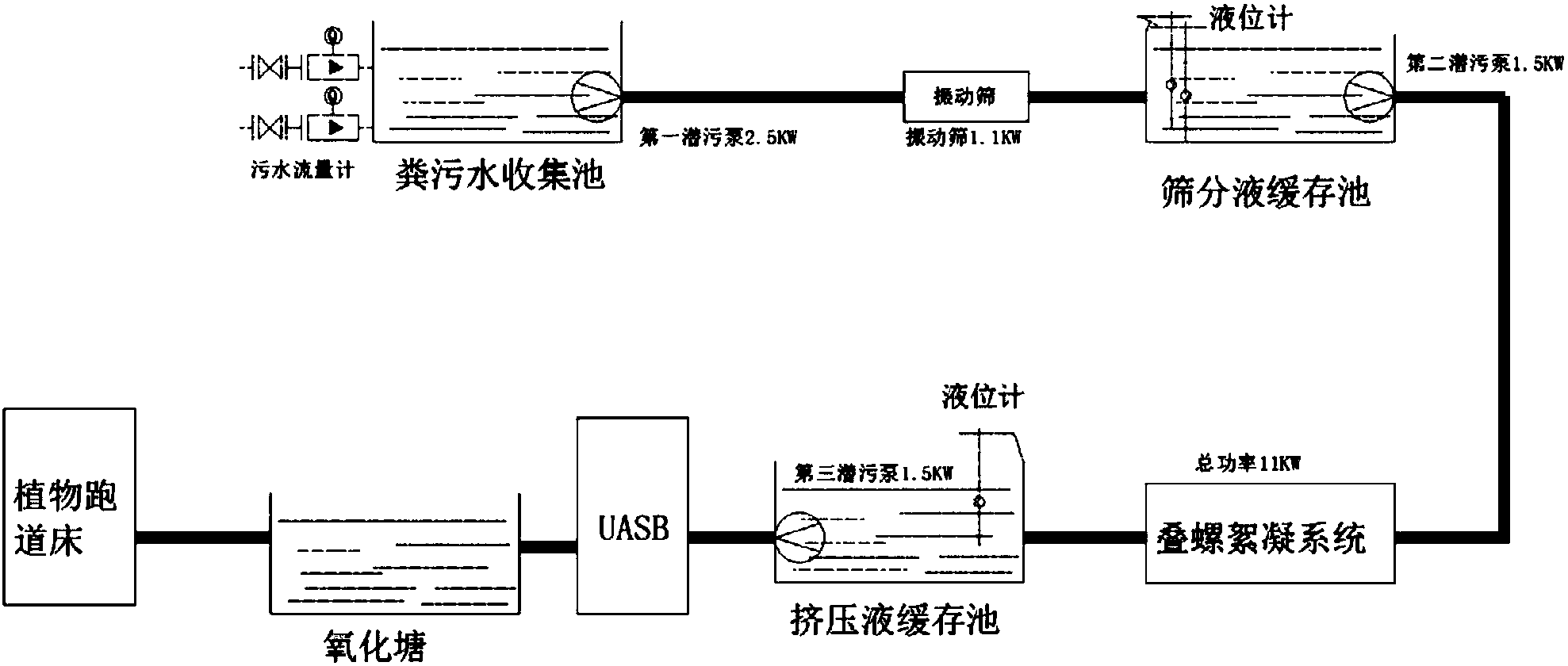

本发明提供了一种用于粪污水两级固液分离的设备联动控制系统，其包括：粪污水收集池，粪污水通过粪污水输送管路集中输送至所述粪污水收集池，在进入所述粪污水收集池的所述粪污水输送管路处设置有污水流量计，所述粪污水收集池通过管路连接至振动筛，所述粪污水收集池中设置有用于将粪污水泵送至所述振动筛的第一潜污泵;所述振动筛，其用于将所述粪污水初级分离为筛分液，所述振动筛的另一端通过管路连接至筛分液缓存池，所述筛分液通过所述管路自然溢流至所述筛分液缓存池;所述筛分液缓存池，其通过管路连接至叠螺絮凝系统，其中设置有用于将所述筛分液泵送至所述叠螺絮凝系统的第二潜污泵;所述叠螺絮凝系统，其用于对所述筛分液进行絮凝叠螺分离，将所述筛分液分离为分离液，所述叠螺絮凝系统通过管路连接至挤压液缓存池，所述分离液通过所述管路自然溢流至所述挤压液缓存池;所述挤压液缓存池，其通过管路连接至UASB(上流式厌氧污泥床反应器)，其中设置有将所述分离液泵送至所述UASB的第三潜污泵;以及所述UASB，所述分离液被泵送至所述UASB后，所述UASB出水通过管路溢流至氧化塘，进入植物跑道床。
在一些实施方式中，所述粪污水输送管路设置有回流管路。
在一些实施方式中，所述系统采用液位检测技术实现连锁保护控制。
在一些实施方式中，所述液位检测技术包括：在所述筛分液缓存池中设置液位计，以监测所述筛分液缓存池内的粪污水的液位，以及在所述挤压液缓存池中设置液位计，以监测所述挤压液缓存池内的粪污水的液位。
在一些实施方式中，所述液位检测技术的特征在于：所述粪污水收集池内的所述第一潜污泵和所述振动筛由所述筛分液缓存池内的所述液位计控制，当所述筛分液缓存池内的液位为高液位，即超过设定值时，所述振动筛和所述第一潜污泵同时停机，当所述筛分液缓存池内的液位为低液位，即低于所述设定值时，所述振动筛和所述第一潜污泵同时启动。
所述筛分液缓存池内的所述第二潜污泵由所述筛分液缓存池内的所述液位计控制，当所述筛分液缓存池内的液位为高液位，即超过设定值时，所述第二潜污泵启动，当所述筛分液缓存池内的液位为低液位，即低于所述设定值时，所述第二潜污泵停机。
在一些实施方式中，所述液位检测技术的特征在于：所述挤压液缓存池内的用于泵送所述分离液到所述UASB的所述第三潜污泵由所述挤压液缓存池内的液位计控制，当所述挤压液缓存池内的液位为低液位，即低于所述设定值时，所述第三潜污泵停机，当所述挤压液缓存池内的液位为高液位，即超过设定值时，所述第三潜污泵启动。
在一些实施方式中，所述系统的特征在于：根据粪污水的不同浓度，合理调配所述系统的运行工艺参数。
本发明提供的用于粪污水两级固液分离的设备联动控制系统使得分离后粪污水的固含率和有机物指标大大降低，效果显著，为粪污水的处理提供了强有力的技术支持。本发明亦适用于沼气工程中沼渣液的固液分离，处理效果显著。
本领域技术人员在阅读整个说明书和权利要求书时将理解本发明的这些优点和其它优点。
