申请日2017.05.26
公开(公告)日2017.08.22
IPC分类号F24H1/14; F24H9/18; F24H9/20; F24H9/00
摘要

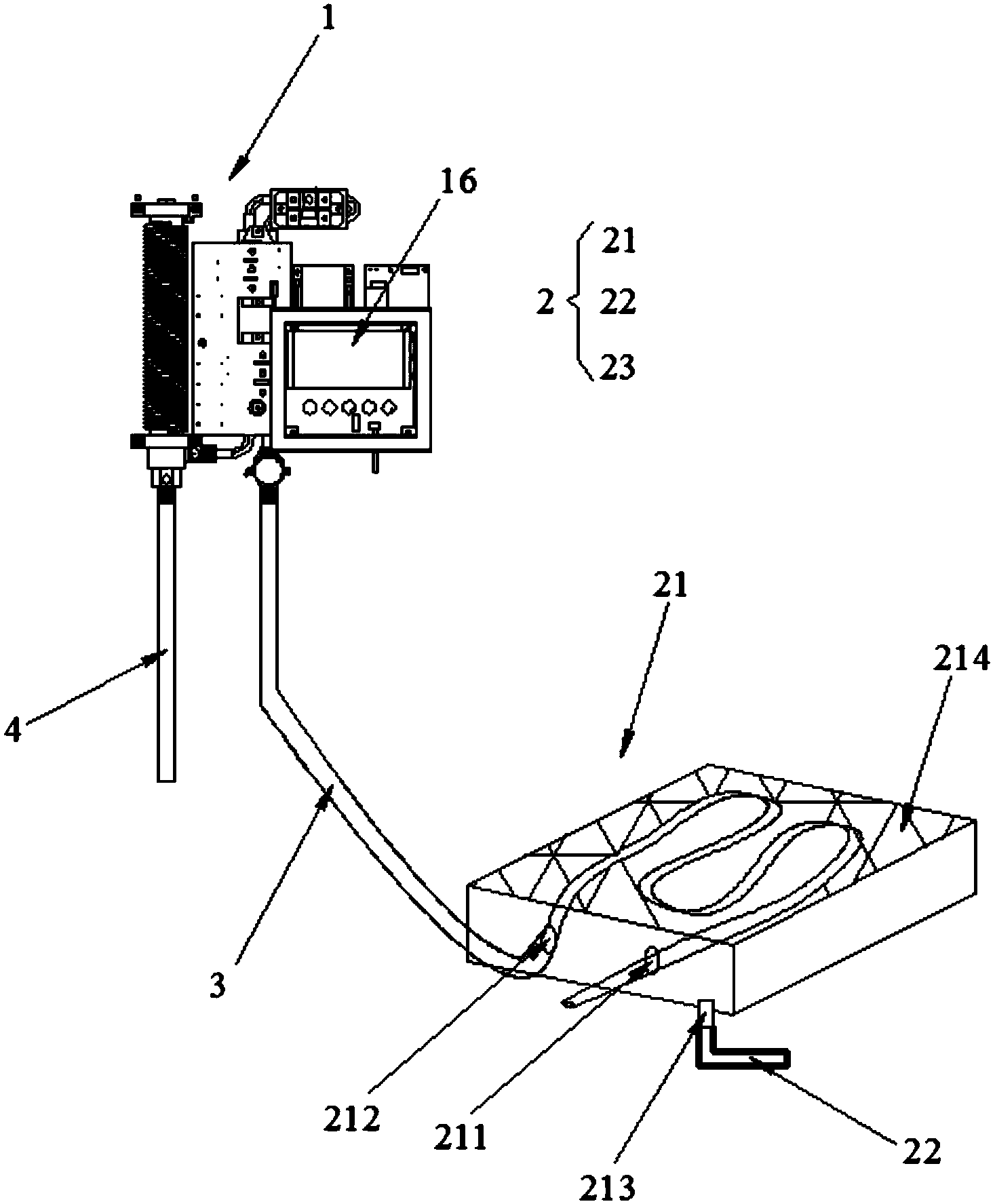

本发明提供了一种具有淋浴废水余热回收功能的加热系统及加热方法，其包括电磁加热装置、余热回收装置、进水管和出水管，电磁加热装置包括发热管、骨架、进水口、出水口以及缠绕在所述骨架外部的电磁感应线圈，骨架套设在所述发热管外部，发热管内设有第一水流通道，骨架与发热管之间形成第二水流通道，所述进水口、第二水流通道、第一水流通道以及出水口连通，所述进水管与所述进水口连接，所述出水管连接所述出水口;余热回收装置包括余热回收盘和用于排放淋浴后废水的废水通道，所述余热回收盘设有进口、出口以及废水排出口，且所述余热回收盘的上端设有供用户站立的隔离网。
权利要求书
1.一种具有淋浴废水余热回收功能的加热系统，其特征在于，包括电磁加热装置、余热回收装置、进水管和出水管，
所述电磁加热装置包括发热管、骨架、进水口、出水口以及缠绕在所述骨架外部的电磁感应线圈，所述骨架套设在所述发热管外部，所述发热管内设有第一水流通道，所述骨架与所述发热管之间形成第二水流通道，所述进水口设置在所述骨架的下方，所述出水口设置在所述发热管的下端，且所述进水口、第二水流通道、第一水流通道以及出水口依次连通，所述进水管与所述进水口连接，所述出水管连接所述出水口;
所述余热回收装置包括余热回收盘和用于排放淋浴后废水的废水通道，所述余热回收盘设有进口、出口以及废水排出口，所述进水管从所述进口进入所述余热回收盘内，沿所述余热回收盘盘绕，并从所述出口穿出，所述废水管道与所述废水排出口连接，且所述余热回收盘的上端设有供用户站立的隔离网。
2.如权利要求1所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述发热管的外壁上设有用于使所述水流通道内的水螺旋流动的螺旋导向凸起。
3.如权利要求1所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述电磁加热装置还包括控制器，所述控制器与所述电磁感应线圈电连接，所述进水管沿所述控制器的外沿呈S形状弯折，且所述控制器与所述进水管的外壁接触。
4.如权利要求3所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述出水口与所述进水口处均设有温度传感器，所述温度传感器与所述控制器电连接。
5.如权利要求1所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述骨架的上端设有密封所述骨架及发热管的端盖，所述骨架的下端设有连接所述出水管的接头。
6.如权利要求1至5任一项所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述骨架为石英管。
7.如权利要求1至5任一项所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述余热回收装置还包括微型水泵，所述微型水泵设置在所述废水排出口。
8.如权利要求1至5任一项所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述废水排出口设置在所述余热回收盘的底部。
9.如权利要求1至5任一项所述的具有淋浴废水余热回收功能的加热系统，其特征在于，所述余热回收装置的外壁上设有保温层。
10.一种权利要求1所述的具有淋浴废水余热回收功能的加热系统的加热方法，其特征在于，包括以下步骤：
淋浴废水经所述隔离网进入到所述余热回收盘内，然后再经过所述废水排出口排出;与此同时，所述进水管中的水流经所述进口进入到所述余热回收盘内，随着进水管沿所述余热回收盘盘绕，吸收所述余热回收盘内的淋浴废水的热量，进行预热，并从所述出口流出;
被预热后的所述进水管的水通过所述进水口进入到所述发热管的第二水流通道，水流上升，同时电磁感应线圈对发热管进行旋磁切割，使得在第二水流通道的水被第一次电磁加热;
被第一次电磁加热后的水，进入到第一水流通道后，再次被发热管加热，使得水温持续上升到用户所需的温度;
被加热好的水从出水管输出为加热后的动态热水，
当用于淋浴成淋浴废水，再进入到余热回收盘内，然后预热经过进水管中的水。
说明书
具有淋浴废水余热回收功能的加热系统及加热方法
技术领域
本发明涉及属于家用热水器技术领域，尤其涉及一种实现的具有淋浴废水余热回收功能的加热系统及加热方法。
背景技术
传统市场上的家用热水器其一般主要有储水式热水器、即热式热水器和速热式热水器三种，目前上述三种热水器均采用将电热管插入水中的方式进行加热，然而由于电热管加热时电热管温度较高，会导致水中的碳酸钙等附着在电热管表面，进而形成水垢。首先，大量水垢的存在会影响到电热管热量的传递，主要是其局部发热严重、温差大和易结垢，进而造成整个热水效率低下;其次，严重时还会造成电热管爆裂导致漏电，影响消费者生命安全;再者，容易在储水器中滋生细菌，污染储水器中的水。
目前现有技术中有各种热水器，如电、燃气、太阳能及热泵热水器，均可实现供给使用生活热水。但其存在的问题是：使用过后的水，其水温仍高，排入下水道，浪费了大量的热能，不符合当前节能减排的环保要求。所以如何能够利用上述废水中的热能，也成为一个不能忽视的问题。
发明内容
为解决上述技术问题，本发明的目的在于提供一种具有淋浴废水余热回收功能的加热系统，该具有淋浴废水余热回收功能的加热系统能够使直接加热动态水，不会出现形成水垢的情况，加热效率也高，再者还可以利用废水的余热对水管中的水进行预热，提高了加热效率。
基于此，本发明提出了一种具有淋浴废水余热回收功能的加热系统，其包括电磁加热装置、余热回收装置、进水管和出水管，
所述电磁加热装置包括发热管、骨架、进水口、出水口以及缠绕在所述骨架外部的电磁感应线圈，所述骨架套设在所述发热管外部，所述发热管内设有第一水流通道，所述骨架与所述发热管之间形成第二水流通道，所述进水口设置在所述骨架的下方，所述出水口设置在所述发热管的下端，且所述进水口、第二水流通道、第一水流通道以及出水口依次连通，所述进水管与所述进水口连接，所述出水管连接所述出水口;
所述余热回收装置包括余热回收盘和用于排放淋浴后废水的废水通道，所述余热回收盘设有进口、出口以及废水排出口，所述进水管从所述进口进入所述余热回收盘内，沿所述余热回收盘盘绕，并从所述出口穿出，所述废水管道与所述废水排出口连接，且所述余热回收盘的上端设有供用户站立的隔离网。
可选的，所述发热管的外壁上设有用于使所述水流通道内的水螺旋流动的螺旋导向凸起。
可选的，所述电磁加热装置还包括控制器，所述控制器与所述电磁感应线圈电连接，所述进水管沿所述控制器的外沿呈S形状弯折，且所述控制器与所述进水管的外壁接触。
可选的，所述出水口与所述进水口处均设有温度传感器，所述温度传感器与所述控制器电连接。
可选的，所述骨架的上端设有密封所述骨架及发热管的端盖，所述骨架的下端设有连接所述出水管的接头。
可选的，所述骨架为石英管。
可选的，所述余热回收装置还包括微型水泵，所述微型水泵设置在所述废水排出口。
可选的，所述废水排水口设置在所述余热回收盘底部。
可选的，所述余热回收装置的外壁上设有保温层。
一种具有淋浴废水余热回收功能的加热系统的加热方法，其包括以下步骤：
淋浴废水经所述隔离网进入到所述余热回收盘内，然后再经过所述废水排出口排出;与此同时，所述进水管中的水流经所述进口进入到所述余热回收盘内，随着进水管沿所述余热回收盘盘绕，吸收所述余热回收盘内的淋浴废水的热量，进行预热，并从所述出口流出;
被预热后的所述进水管的水通过所述进水口进入到所述发热管的第二水流通道，水流螺旋式上升，同时电磁感应线圈对发热管进行旋磁切割，使得在第二水流通道的水被第一次电磁加热;
被第一次电磁加热后的水，进入到第一水流通道后，再次被发热管加热，使得水温持续上升到用户所需的温度;
被加热好的水从出水管输出为加热后的动态热水，
当用于淋浴成淋浴废水，再进入到余热回收盘内，然后预热经过进水管中的水。
实施本发明实施例，具有如下有益效果：
本发明的具有淋浴废水余热回收功能的加热系统主要是将进水管中的水直接通过电磁加热装置中的电磁感应线圈切割使得发热管瞬间加热第一水流通道及第二水流通道的水，形成动态式加热水，这样使得热水器中的水不用存储，也不会在加热器内结成水垢，从而影响到用户用水的质量，提高了用户的体验，再者，本发明还利用废水的余热进行预加热进水管中的水，对废水的余热进行吸收，这样又可以大大提高了本发明中的热水系统的加热效率，更加节能和环保;
本发明利用具有淋浴废水余热回收功能的加热系统的加热方法，就如何淋浴后的废水进行再利用，主要先收集淋浴后的废水，再将进水管通过收集废水的余热回收盘进行吸热，这样就可以对未进入电磁加热装置前的水进行预热处理，再利用电磁加热装置加热，可以大大提高了本发明中的热水系统的加热效率，更加节能和环保。
