申请日2017.05.26
公开(公告)日2017.08.18
IPC分类号B01D24/10; B01D24/46; B01D39/04
摘要
本发明涉及一种管道过滤器，属于环保技术领域，具体涉及一种用于深度水处理的管道过滤器。包括：带有进水口和出水口的腔体，所述腔体上设置有用于向腔体内部投放滤料的滤料投放口以及与腔体内部相连的冲洗入口，所述进水口及出水口设置带透水帽的布水板;并且，所用滤料为各种功能化的纤维素微球。本发明的过滤器成本低廉，结构简单，使用方便，经久耐用，具有显著的经济实用性。
权利要求书

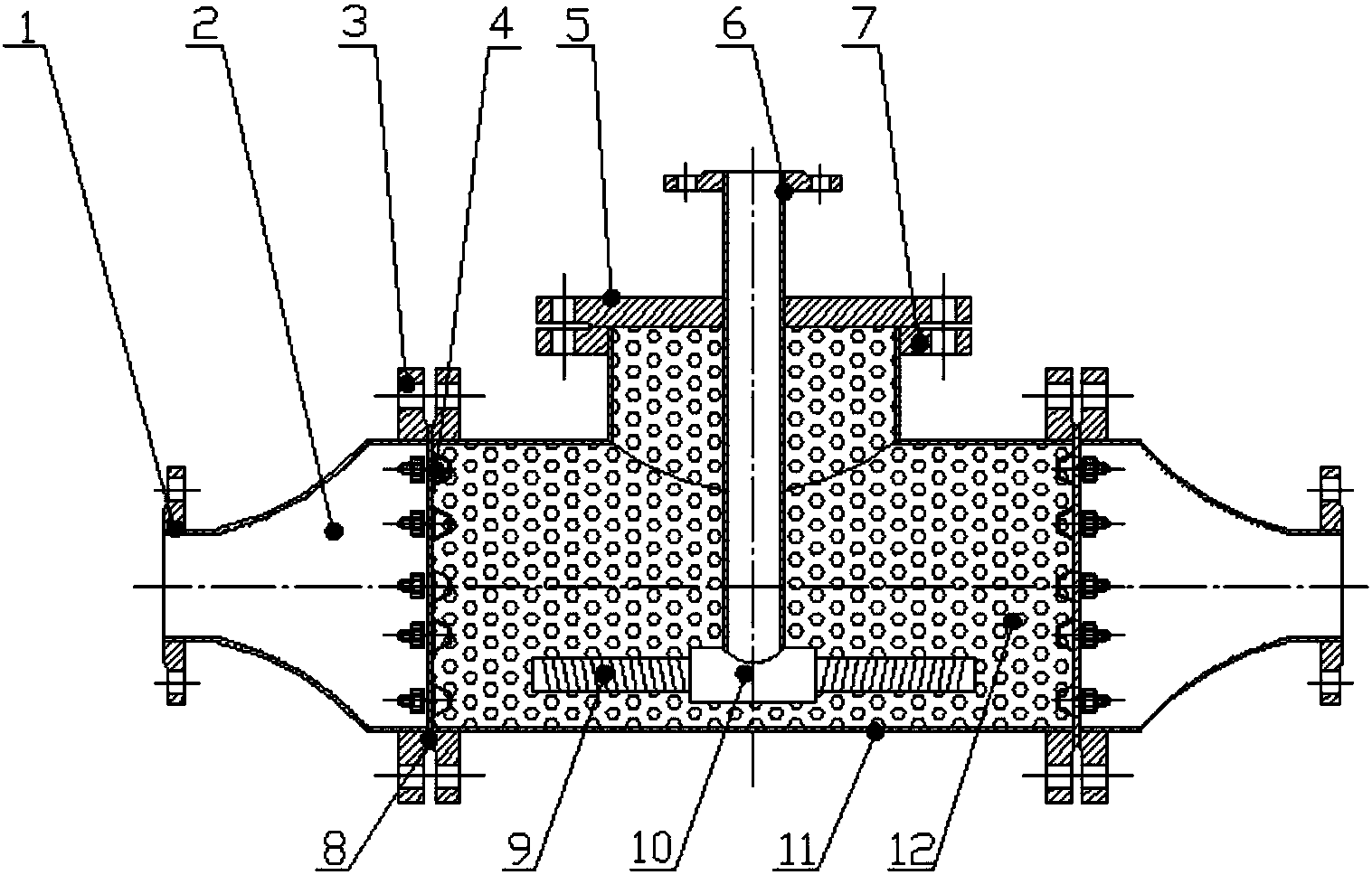

1.一种用于深度水处理的高精度管道过滤器，包括：带有进水口和出水口的腔体，其特征在于，所述腔体上设置有用于向腔体内部投放滤料的滤料投放口以及与腔体内部相连的冲洗入口，所述进水口及出水口设置带透水帽(4)的布水板(8);并且，所用滤料为纤维素微球。
2.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述滤料投放口配有盲板法兰(5)。
3.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，冲洗入口配有冲洗入口法兰(6)，并且与腔体内部设置的冲洗管(10)和筛管(9)连接。
4.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述腔体内部沿轴向设置筛管(9)，所述筛管(9)与冲洗入口相连。
5.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述腔体为一管道结构，所述管道结构两端设置有管道连接法兰，所述进水口和出水口分别设置于管道的两端。
6.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述纤维素微球是具有弹性，耐酸碱的微球;其直径为2mm～10mm，比表面积为80～200m2/g，含水率为80%～99%。
7.根据权利要求1所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述纤维素微球的制备工艺为：
溶液制作步骤，将纤维素在-15～-10℃条件下，溶解于碱性水溶液中形成纤维素质量分数为1%～10%的纤维素溶液;
微球挤出步骤，将上述溶液以液滴形式挤到任意盐水或者稀酸溶液中静置形成微球;
碱性去除步骤，用pH为中性的水浸泡洗涤微球多次，直到水的pH恢复中性。
8.根据权利要求7所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述溶液制作步骤中，向纤维素溶液中混入高分子吸附材料和/或无机吸附剂材料。
9.根据权利要求8所述的一种用于深度水处理的高精度管道过滤器，其特征在于，所述吸附材料包括壳聚糖、腐植酸、活性炭、金属氧化物微纳米粒子中。
说明书
一种用于深度水处理的管道过滤器
技术领域
本发明涉及一种管道过滤器，属于环保技术领域，具体涉及一种用于深度水处理的管道过滤器。
背景技术
现有的普通机械过滤器比较笨重，拆卸不便。并且，由于机械过滤器使用的大部分是石英砂、无烟煤、卵石层等传统滤料，因而普遍存在过滤精度偏低的问题，基本无法满足微米级以下的过滤需求。例如，授权实施例专利CN203736915U中涉及的一种机械过滤器的主体结构与传统机械过滤器很相似，使用的滤料也是传统的石英砂、无烟煤、卵石层以及锰矿等;再例如授权实施例专利CN205307970U中涉及的一种机械过滤器的主体结构设计是在使用传统滤料的前提下进行的，尽管结构细节上有创新，但是主体结构仍然摆脱不了传统过滤器的缺点。
除了机械过滤外，反渗透也是污水处理的新方向。但是采用反渗透等膜技术成本偏高，而且工作效率偏低。
发明内容
本发明主要目的是解决现有技术所存在的机械过滤器精度偏低等技术问题，提供了一种用于深度水处理的管道过滤器。该管道过滤器采用纤维素微球作为滤料，并设置了相应的用于容置滤料的腔体，能显著提高过滤精度，并且降低了成本。
本发明还有一目的是解决现有机械过滤器所存在的比较笨重，拆卸不便等技术问题，提供了一种用于深度水处理的管道过滤器。该过滤器及过滤方法采用管道式结构，没有复杂的管线及内部结构，体积小，尺寸可以随水处理现场情况随机调整，使用方便。
本发明的上述技术问题主要是通过下述技术方案得以解决的：
一种用于深度水处理的高精度管道过滤器，包括：带有进水口和出水口的腔体，所述腔体上设置有用于向腔体内部投放滤料的滤料投放口以及与腔体内部相连的冲洗入口，所述进水口及出水口设置带透水帽的布水板;并且，所用滤料为各种功能化的纤维素微球。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述滤料投放口配有盲板法兰。
优选的，上述的一种用于深度水处理的高精度管道过滤器，冲洗入口配有冲洗入口法兰，并且与腔体内部设置的冲洗管和筛管连接。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述腔体内部沿轴向设置筛管，所述筛管与冲洗入口相连。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述腔体为一管道结构，所述管道结构两端设置有管道连接法兰，所述进水口和出水口分别设置于管道的两端。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述纤维素微球是具有弹性，耐酸碱的微球;其直径为2mm～10mm，比表面积为 80～200m2/g，含水率为80%～99%。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述纤维素微球的制备工艺为：
溶液制作步骤，将纤维素在-15～-10℃条件下，溶解于碱性水溶液中形成纤维素质量分数为1%～10%的纤维素溶液;
微球挤出步骤，将上述溶液以液滴形式挤到任意盐水或者稀酸溶液中静置形成微球;
碱性去除步骤，用pH为中性的水浸泡洗涤微球多次，直到水的pH恢复中性。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述溶液制作步骤中，向纤维素溶液中混入高分子吸附材料和/或无机吸附剂材料。
优选的，上述的一种用于深度水处理的高精度管道过滤器，所述吸附材料包括壳聚糖、腐植酸、活性炭、金属氧化物微纳米粒子中。
因此，从上述方案可知，本发明涉及的过滤器是基于新型滤料的基本特征来设计的，从结构上讲，该过滤器相较于传统的机械过滤器具有以下几个明显优势：
1.体积小，例如同等处理量(40-50m3/h)的机械过滤器筒径约为1600mm 左右，而本过滤器的筒径仅为273mm，相比之下，本过滤器重量缩减了6倍左右;
2.过滤器为管道式安装，没有复杂的管线及内部结构，故结构简单，使用方便，且尺寸可以随水处理现场情况随机调整;
3.水头损失极低，几乎可以忽略，直接管道安装，前端或者后端不需要设置缓存罐，因此不需要提升泵输送至下一流程，可降低能耗及设备投资;
4.设备价格低廉，运行简捷，性能突出，经济耐用。
